保险杠设计简介

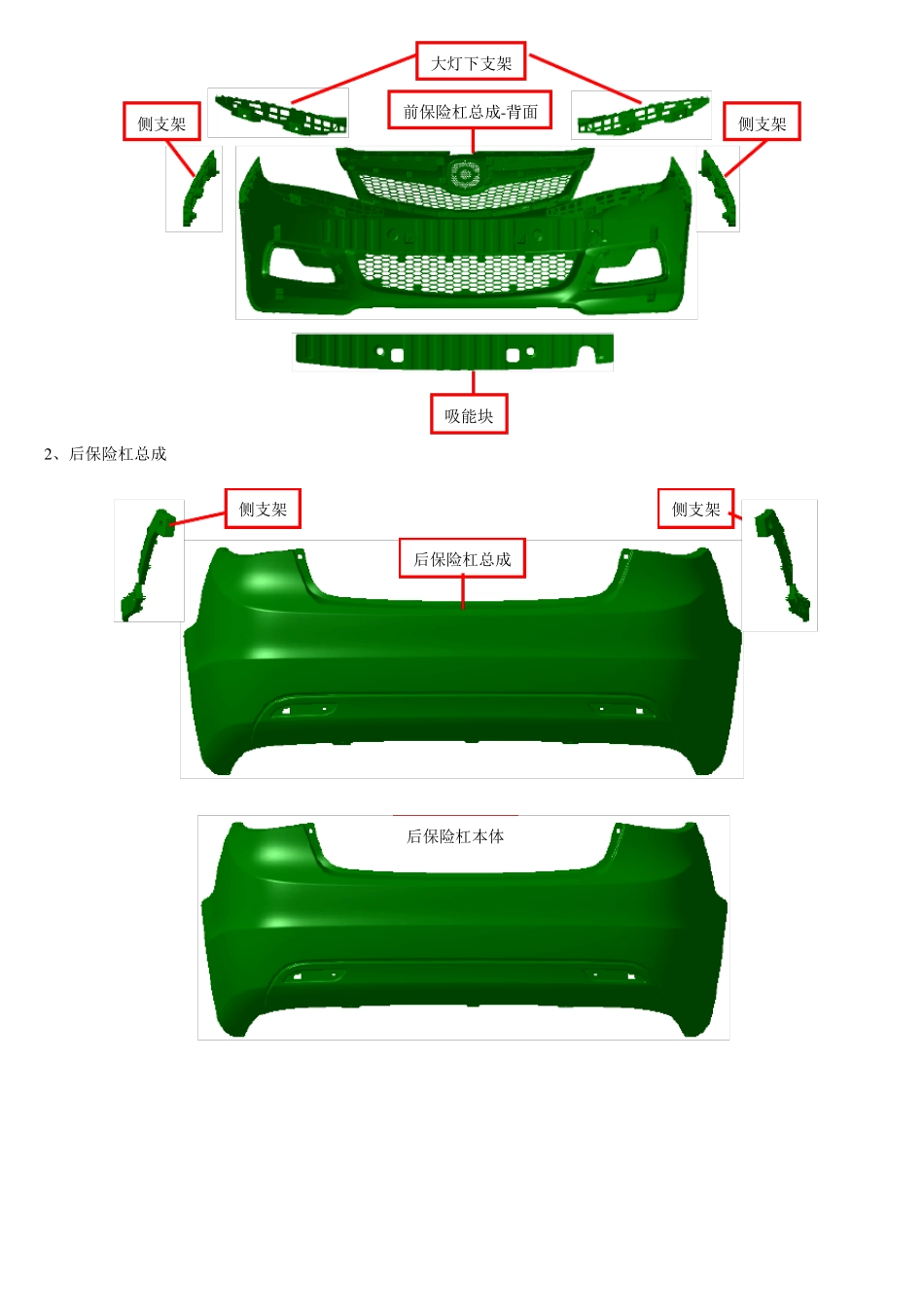

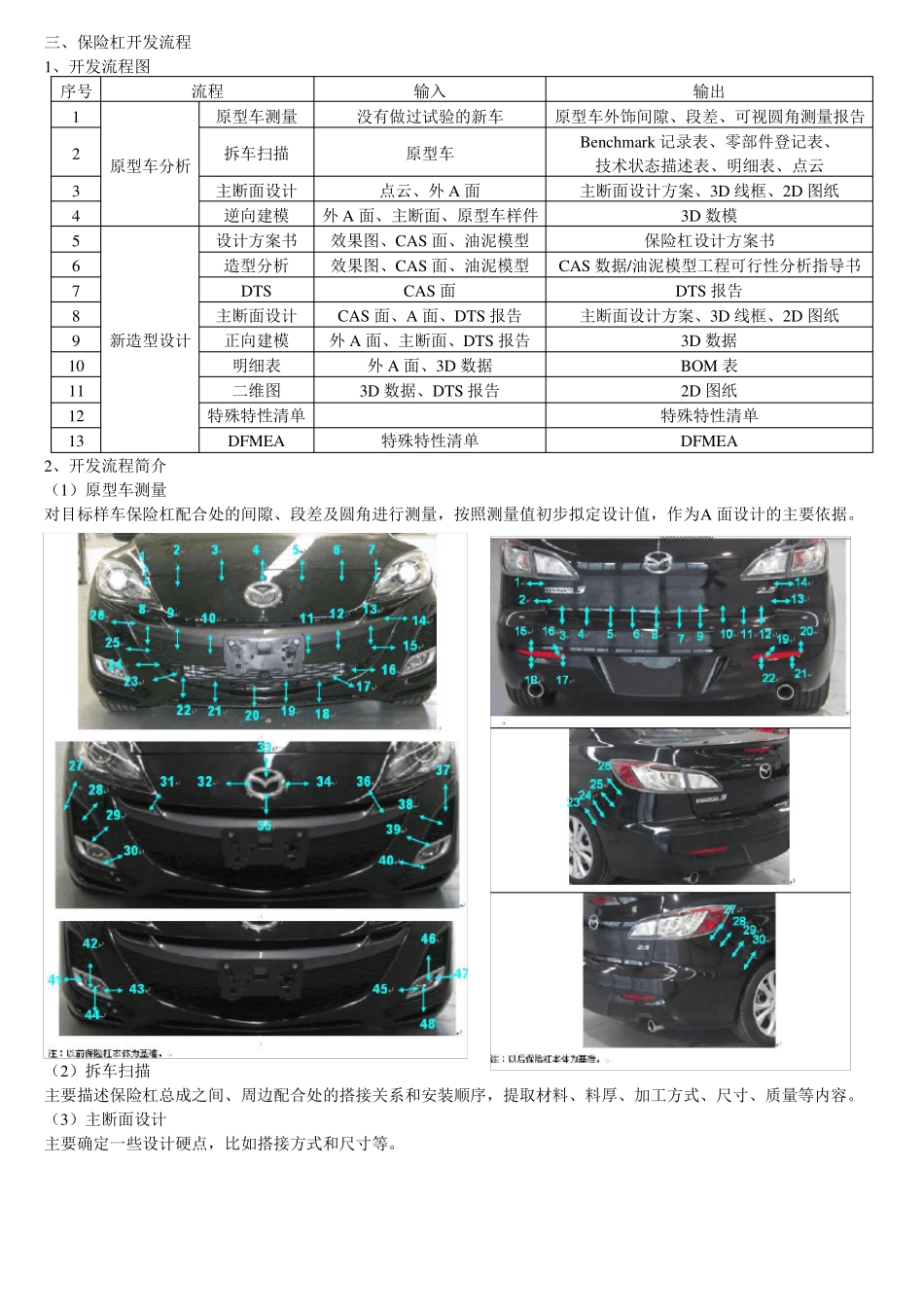

保险杠设计简介一、保险杠概述1、保险杠定义保险杠：载货汽车和座位数≤20 或车长≤6m 的载客汽车在发生低速正、斜向碰撞时，减轻人员伤亡程度及汽车损坏程度的前后保护装置。保险杠分为前保险杠总成和后保险杠总成。后保险杠总成前保险杠总成2、保险杠设计目标（1）关注行人碰撞保护；（3）保险杠外表面必须与造型面一致；（4）保险杠结构上应实现部分附件和部分电器功能件的承载和安装固定；（5）结构简单可靠，工艺简便合理；（6）易装配固定和拆卸；（7）实现轻量化设计。二、保险杠主要构造前格栅饰条1、前保险杠总成前格栅本体托钩盖前保险杠总成-正面雾灯盖板雾灯盖板下网格前保险杠本体侧支架2、后保险杠总成大灯下支架前保险杠总成-背面侧支架吸能块侧支架后保险杠总成侧支架后保险杠本体三、保险杠开发流程1、开发流程图序号12345678910111213新造型设计原型车分析流程原型车测量拆车扫描主断面设计逆向建模设计方案书造型分析DTS主断面设计正向建模明细表二维图特殊特性清单DFMEA输入没有做过试验的新车原型车点云、外 A 面外 A 面、主断面、原型车样件效果图、CAS 面、油泥模型效果图、CAS 面、油泥模型CAS 面CAS 面、A 面、DTS 报告外 A 面、主断面、DTS 报告外 A 面、3D 数据3D 数据、DTS 报告特殊特性清单输出原型车外饰间隙、段差、可视圆角测量报告Benchmark 记录表、零部件登记表、技术状态描述表、明细表、点云主断面设计方案、3D 线框、2D 图纸3D 数模保险杠设计方案书CAS 数据/油泥模型工程可行性分析指导书DTS 报告主断面设计方案、3D 线框、2D 图纸3D 数据BOM 表2D 图纸特殊特性清单DFMEA2、开发流程简介（1）原型车测量对目标样车保险杠配合处的间隙、段差及圆角进行测量，按照测量值初步拟定设计值，作为A 面设计的主要依据。（2）拆车扫描主要描述保险杠总成之间、周边配合处的搭接关系和安装顺序，提取材料、料厚、加工方式、尺寸、质量等内容。（3）主断面设计主要确定一些设计硬点，比如搭接方式和尺寸等。（4）逆向建模为新造型设计时提供安装结构、拔模方向等参考。逆向数模不作为加工使用数据，数模完整性不是关注的要素，不完整的地方可以用断面表示。（5）设计方案书主要确定结构设计方案，需要明确是否分色、表面处理、结构、加工工艺、料厚等信息。（6）造型分析造型分析直接影响到正向建模的可行性和准确性。（7）DTS为造型提供分缝及特征处的间隙、圆角、段差等。（8）主断...
