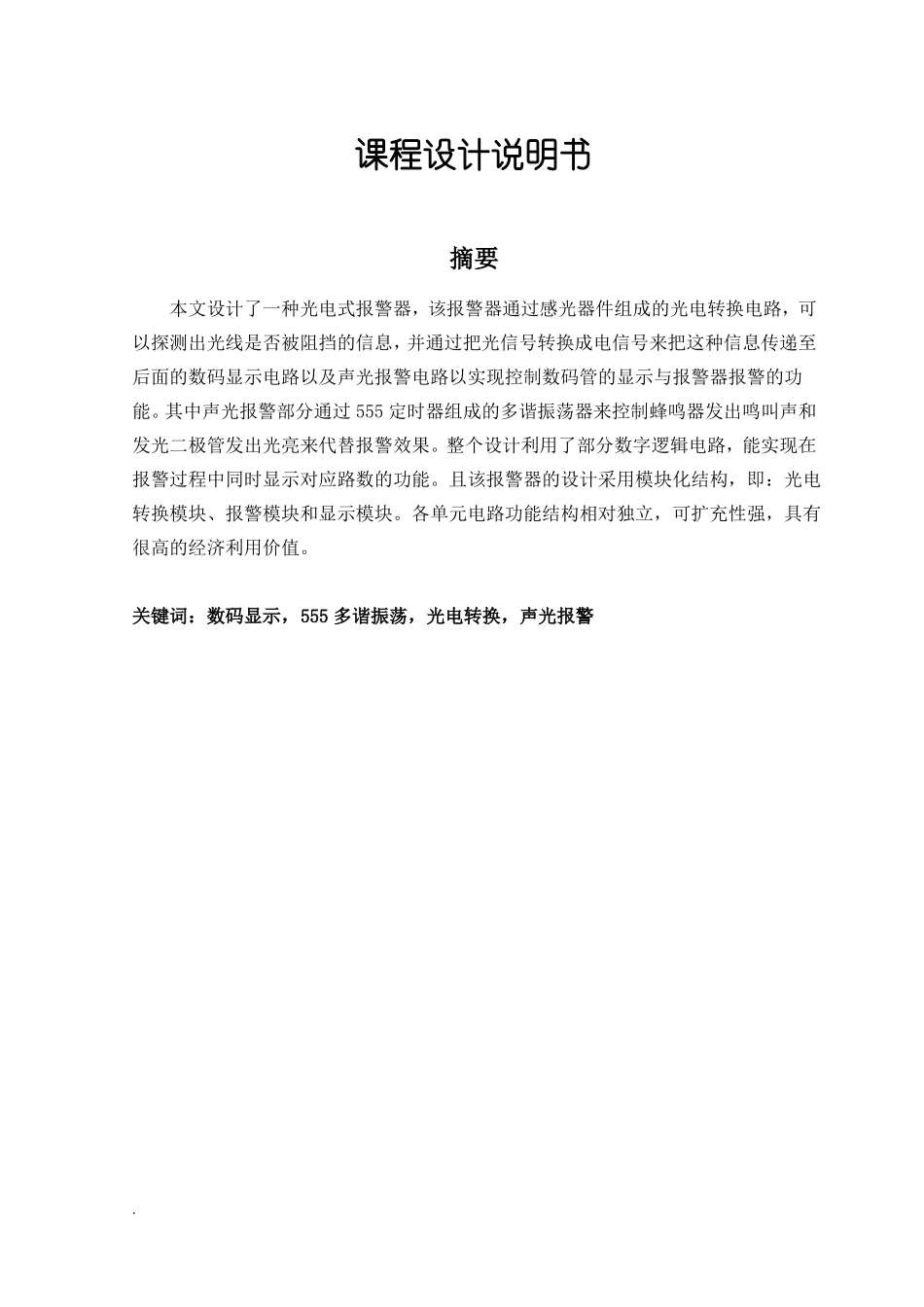

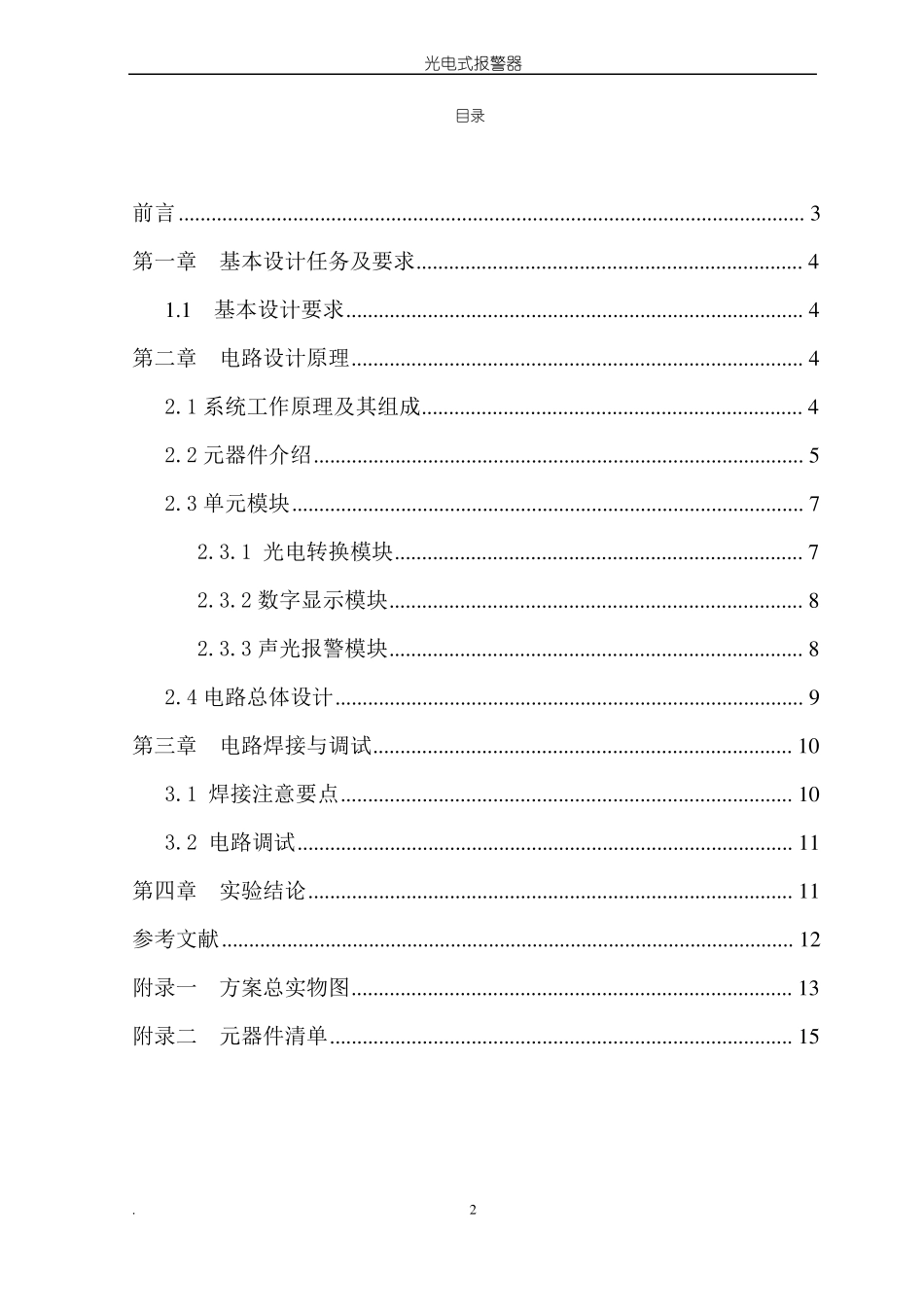

课程设计说明书摘要本文设计了一种光电式报警器，该报警器通过感光器件组成的光电转换电路，可以探测出光线是否被阻挡的信息，并通过把光信号转换成电信号来把这种信息传递至后面的数码显示电路以及声光报警电路以实现控制数码管的显示与报警器报警的功能。其中声光报警部分通过 555 定时器组成的多谐振荡器来控制蜂鸣器发出鸣叫声和发光二极管发出光亮来代替报警效果。整个设计利用了部分数字逻辑电路，能实现在报警过程中同时显示对应路数的功能。且该报警器的设计采用模块化结构，即：光电转换模块、报警模块和显示模块。各单元电路功能结构相对独立，可扩充性强，具有很高的经济利用价值。关键词：数码显示，555 多谐振荡，光电转换，声光报警.光电式报警器目录前言................................................................................................................... 3第一章基本设计任务及要求....................................................................... 41.1基本设计要求.................................................................................... 4第二章电路设计原理................................................................................... 42.1 系统工作原理及其组成...................................................................... 42.2 元器件介绍.......................................................................................... 52.3 单元模块.............................................................................................. 72.3.1 光电转换模块........................................................................... 72.3.2 数字显示模块............................................................................ 82.3.3 声光报警模块............................................................................ 82.4 电路总体设计...................................................................................... 9第三章电路焊接与调试............................................................................. 103.1 焊接注意要点................................................................................... 103.2 电路调试....................
