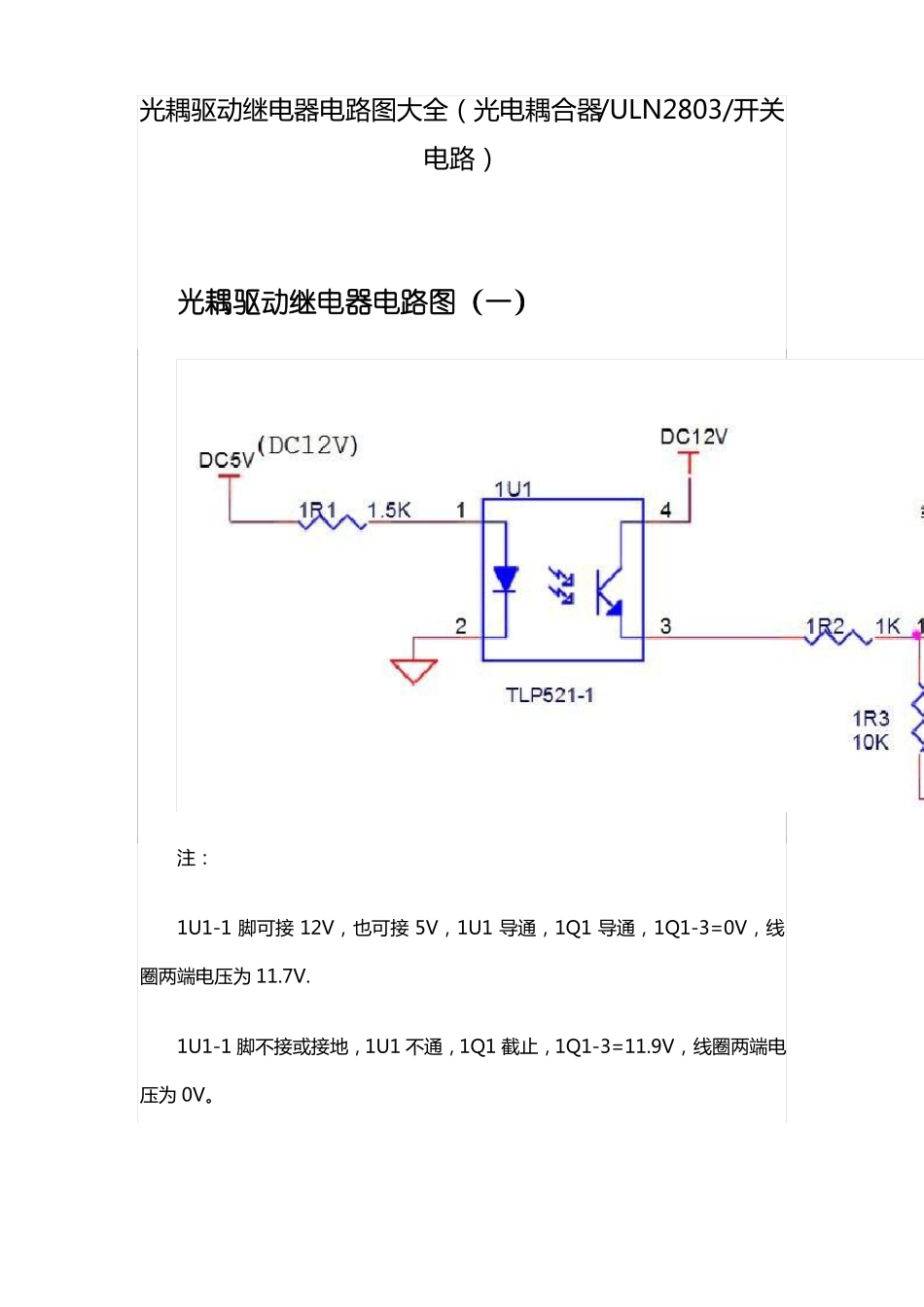

光耦驱动继电器电路图大全（光电耦合器/ULN2803/开关电路）光耦驱动继电器电路图（一）注：1U1-1 脚可接 12V，也可接 5V，1U1 导通，1Q1 导通，1Q1-3=0V，线圈两端电压为 11.7V.1U1-1 脚不接或接地，1U1 不通，1Q1 截止，1Q1-3=11.9V，线圈两端电压为 0V。注：“DYD_CPU_OUT”连接 LPC2367，输出高低电平，高电平，1U4 不通，1Q7 不通，UCE=12V，1Q7-3=12V，线圈两端电压为 0V。DYD_CPU_OUT”为低电平，1U4 导通，U43=1V，U3=11V，UCE=0V，1Q1-3=0V，线圈两端电压为 11.7V。 以上两图是低电平使能。这两种适用于 CPU 初始化时，GPIO 口为高电平的情况，否则初始化会造成误动作。“DYD_CPU_OUT”连接 LPC2367，输出高低电平，低电平，1U4 不通，1Q7 不通，UCE=12V，1Q7-3=12V，线圈两端电压为 0V。“DYD_CPU_OUT”为高电平，1U4 导通，U43=1V，U3=11V，UCE=0V，1Q1-3=0V，线圈两端电压为 11.7V。 此图是高电平使能。继电器的常闭触点接负载。第 2 和第 3 图中的 1R16 换成 510 欧，1R7 换成 1K，否则会有上电瞬间，高电平干扰。尤其是第 3 图，高电平使能。光耦驱动继电器电路图（二）继电器开关模块由 TLP521 -4 、ULN2803 和 SRD -12VDC 及三极管构成，由微控制器输出的信号经过三极管构成的开关电路送往 TLP521 -4 光耦芯片再通过 ULN2803 达林顿管的放大后用来驱动 SRD-12DC 继电器， 进而达到控制空调的各种开关的作用， 继电器开关控制模块与微控制器的电路连接图如图 3 所示。光耦驱动继电器电路图（三）24V 继电器的驱动电路说明：VCC 是 5V。继电器串联 RC 电路：这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。当电路闭合时，继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大，从而延长了吸合时间，串联上RC电路后则可以缩短吸合时间。原理是电路闭合的瞬间，电容 C 两端电压不能突变可视为短路，这样就将比继电器线圈额定工作电压高的电源电压加到线圈上，从而加快了线圈中电流增大的速度，使继电器迅速吸合。电源稳定之后电容 C 不起作用，电阻 R 起限流作用。基极和发射极的电阻的作用是：在没有正向偏置电压的情况下，保证基极的电压为零，防止三极管的受外部的干扰而误导通，其实就是为了保证可靠性。 具体的阻值的大小倒不绝对，10K、100K 都可以的，只是起到下拉的作用，电流非常很小的。 此继电器驱动电路已经验证通过，开和关状...
