光面爆破开挖施工技术交底

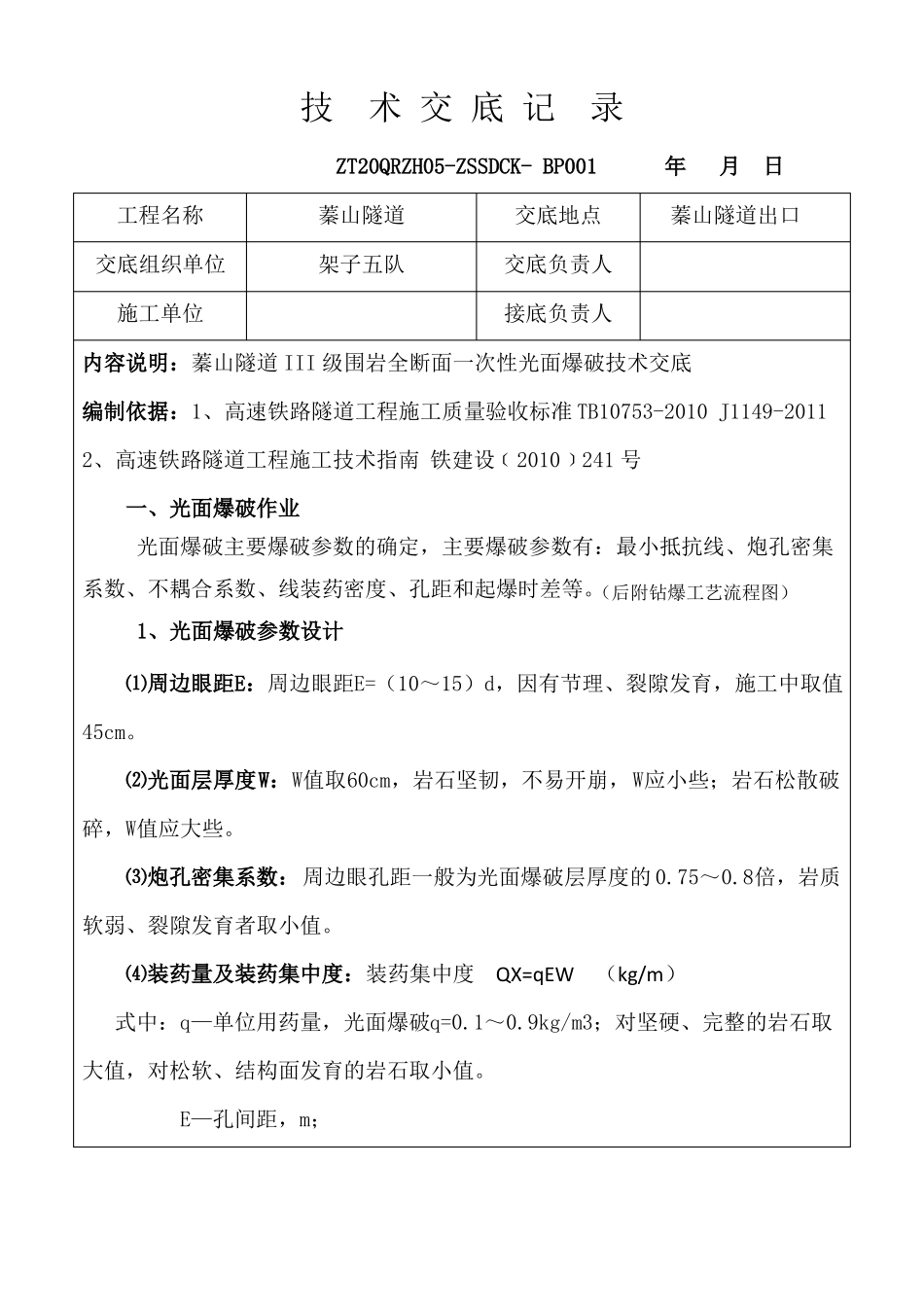

技术 交 底 记录 ZT20QRZH05-ZSSDCK- BP001年月日工程名称交底组织单位施工单位蓁山隧道架子五队交底地点交底负责人接底负责人蓁山隧道出口内容说明：蓁山隧道 III 级围岩全断面一次性光面爆破技术交底编制依据：1、高速铁路隧道工程施工质量验收标准 TB10753-2010 J1149-20112、高速铁路隧道工程施工技术指南 铁建设﹝2010﹞241 号一、光面爆破作业光面爆破主要爆破参数的确定，主要爆破参数有：最小抵抗线、炮孔密集系数、不耦合系数、线装药密度、孔距和起爆时差等。（后附钻爆工艺流程图）1、光面爆破参数设计⑴周边眼距E：周边眼距E=（10～15）d，因有节理、裂隙发育，施工中取值45cm。⑵光面层厚度W：W值取60cm，岩石坚韧，不易开崩，W应小些；岩石松散破碎，W值应大些。⑶炮孔密集系数：周边眼孔距一般为光面爆破层厚度的 0.75～0.8倍，岩质软弱、裂隙发育者取小值。⑷装药量及装药集中度：装药集中度QX=qEW（kg/m）式中：q—单位用药量，光面爆破q=0.1～0.9kg/m3；对坚硬、完整的岩石取大值，对松软、结构面发育的岩石取小值。 E—孔间距，m； W—最小抵抗线，m；QX=(0.1～0.9)*(0.45～0.5)*(0.5～0.6)=(0.02-0.27)kg取QX=0.15kg/m则，单孔装药量， Q= QXL=0.15*4=0.6（kg） 取0.6kg式中 L—孔深，m ；⑸装药结构：采用耦合空气柱间隔装药结构 ， 事先由炮工将药卷间隔串联在导爆索上，并用胶带绑扎在一根有一定强度的竹片上，装药时炮工将绑有药卷的竹片放入每个周边孔内，应使竹片紧靠围岩外侧，而药卷则紧靠开挖岩石的内侧，装药结构见下图。光爆孔装药结构图为保证爆破效果及充分利用炸药能量作功，隧道爆破施工时炮孔应用炮泥进行堵塞，堵塞长度为炮孔的未装药部分。对炮孔进行堵塞有利于提高爆破质量、提高炸药利用率、降低单耗等效果，堵塞长度L0不宜小于30cm，取50cm。2、根据光爆效果及围岩变化调整光面爆破参数经过设计选定后，光面爆破效果可能达不到最佳效果，隧道洞身会出现超欠挖现象，需要对光面爆破参数进行调整。隧道洞身出现欠挖，需减小周边孔距、光爆层厚度、增加炮孔的数目和炸药填装量；隧道洞身出现超挖，需加大周边孔距、光爆层厚度、减少炮孔的数目和炸药填装量。3、起爆方法及网络的连接形式⑴起爆方法起爆顺序：起爆顺序由里到外逐层起爆，掏槽眼辅助眼周边眼底板眼。光面层与主爆破体分开起爆，在坚硬岩石中，间隔时间不应小于50～75ms，在软岩中就大于150ms,为保证周边眼同时起爆，使用...
