预制楼梯吊装方案VIP免费

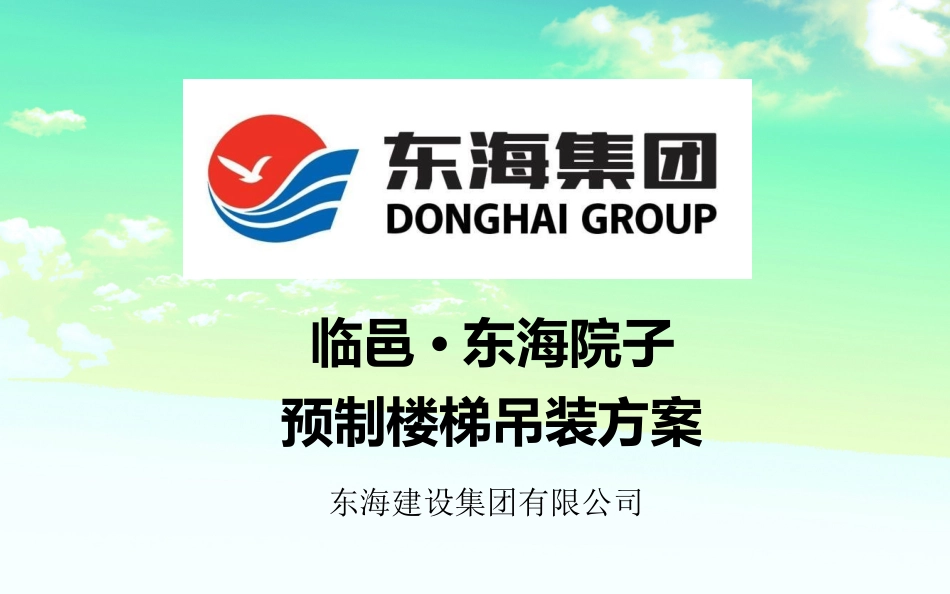

预制楼梯吊装方案_第1页
1/32

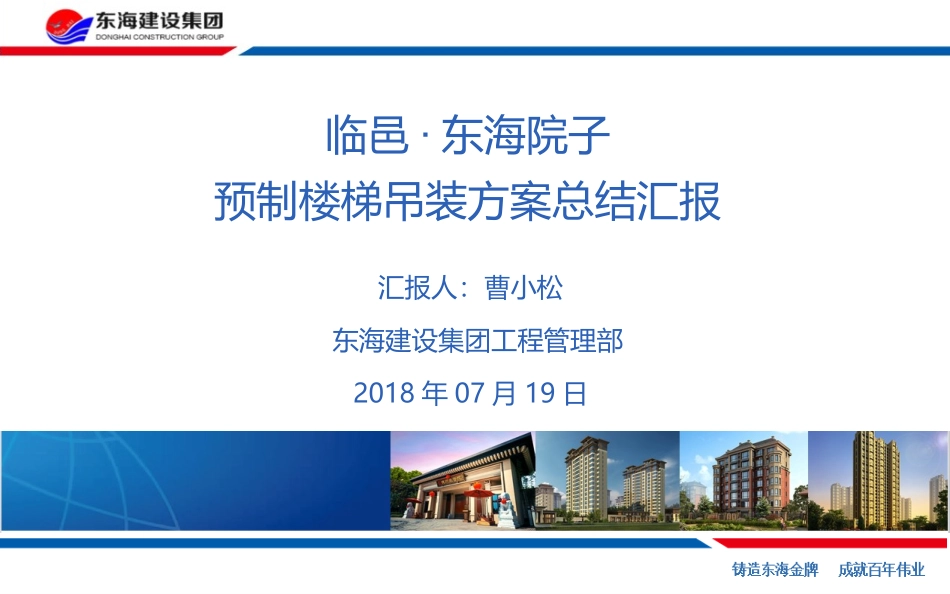

预制楼梯吊装方案_第2页
2/32

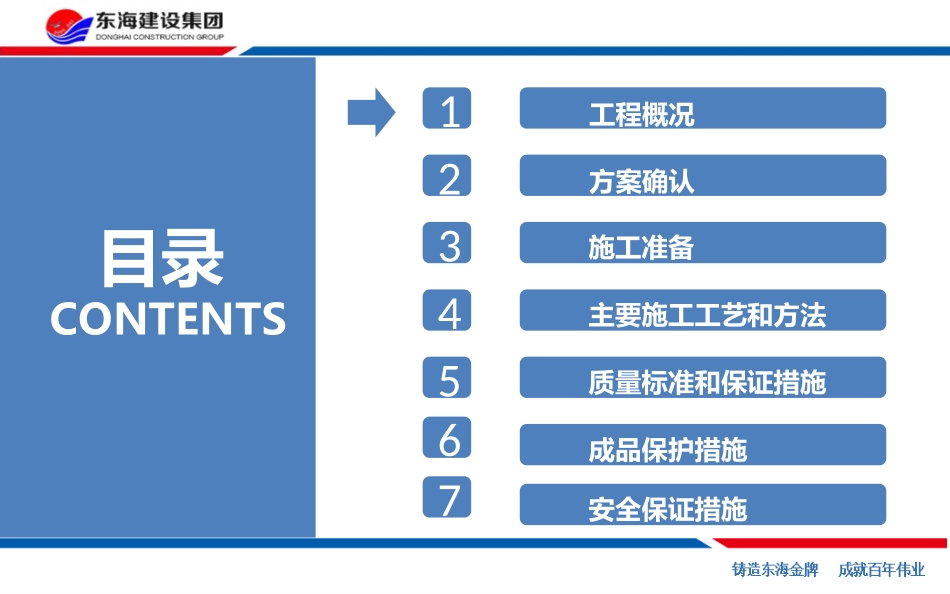

预制楼梯吊装方案_第3页
3/32
临邑·东海院子预制楼梯吊装方案东海建设集团有限公司临邑·东海院子预制楼梯吊装方案总结汇报汇报人:曹小松东海建设集团工程管理部2018年07月19日12方案确认3施工准备目录CONTENTS主要施工工艺和方法4质量标准和保证措施安全保证措施成品保护措施567工程概况1、工程概况本工程位于山东省德州市临邑县,临邑·东海院子共有10栋18层,3栋23层的住宅。该工程楼梯梯段采用装配整体式施工工艺,每层2跑楼梯,地下室和一层楼梯重量约为2t,其余楼层楼梯重量约为1.57t(其中休息平台为现浇结构,梯段板采用预制构件)。7#8#9#10#11#12#13#4#5#6#3#2#1#12方案确认3施工准备目录CONTENTS工程概况主要施工工艺和方法4质量标准和保证措施安全保证措施成品保护措施5672.1、图纸设计标准层楼梯平面图标准层楼梯立面图标准层预制楼梯解析图楼梯构件预埋件位置图2.2、楼梯构件统计部位单件数据重量构件尺寸体积砼比重总重量(约)LWH(m3)(T)(T)(mm)(mm)(mm)标准层0.632.51.57T208012001450一层0.912.52.28T442012002900机房层0.612.51.53T208012001575注:具体构件尺寸、重量以审定后的结构图为准,审定后结构图下发后该表重新复核。2.3、预制楼梯运输路线货车从德州三东筑工加工厂出发,尚德三大道途径东外环,进入104国道,到临邑东海院子工地,大约需要1小时30分钟。12方案确认3施工准备目录CONTENTS工程概况主要施工工艺和方法4质量标准和保证措施安全保证措施成品保护措施5673.1、技术准备1、制构件设计:由厂家根据设计要求。针对工程结构形式和特点分别对不同种类构件进行设计,绘制全套构件加工设计图。施工单位为构件厂提供施工过程中所需各种预埋件规格、尺寸、位置。每个构件提供安装施工方案,保证构件设计的合理性。2、结合建筑图和结构图,提前做好每种预制构件所用的预埋件、预埋螺栓等的设计、制作。3、施工前,由构件厂技术人员、项目技术人员对现场管理人员及安装施工人员进行岗前培训,明确构件使用部位、安装标准及要求。4、施工前,由项目技术人员依据施工组织设计、预制构件专项方案及有关规程、施工工艺标准编制安全技术交底,并组织专项会议对操作工人进行详细班前交底。5、在施工过程中应设置1名专职人员负责收集记录以下数据:构件重量、吊装环节时间统计、吊装持续时间、设计及施工问题点的记录、施工情况的录像及照片;预制构件安装过程中的控制偏差统计及记录等。3.2、材料、机具准备本工程吊装使用的为山东大汉生产的QTZ80(DH5613)、QTZ63(TC5013)塔机,根据山东大汉QTZ80(DH5613)、QTZ63(TC5013)塔吊使用说明书,塔吊拟采用2倍率吊装,塔吊2倍率在33m回转半径内的起重能力为2.68T、2.76T,在46.0m回转半径内的起重能力为1.81T,该工程预制楼梯重量为1.57T(楼梯距塔吊布置最大距离约为33m)满足吊装要求。楼号选用塔吊型号臂长臂端最大吊重塔吊与楼梯安装位置的最大距离1#QTZ63(TC5013)36.8m2.05T12.3m2#QTZ63(TC5013)36.8m2.05T24.4m3#QTZ63(TC5013)43m1.67T24.2m4#QTZ80(TC5613)46m1.81T29.0m5#QTZ80(TC5613)46m1.81T27.0m6#QTZ80(TC5613)46m1.81T28.0m7#QTZ63(TC5013)36.8m2.05T10.0m8#QTZ80(TC5613)46m1.81T32.5m9#QTZ80(TC5613)46m1.81T20.5m10#QTZ80(TC5613)46m1.81T21.0m11#QTZ80(TC5613)51m1.53T33.0m12#QTZ80(TC5613)46m1.81T33.0m13#QTZ80(TC5613)46m1.81T30.0m塔吊选用及吊重统计表QTZ80(TC5613)塔吊性能图QTZ63(TC5013)塔吊性能图塔吊定位平面图(暂定)3.3、现场准备1、卸车场地、预制板支架、垫板的准备;2、构件按楼号、区段、型号等进行编号,分规格码放整齐;3、根据构件设计图,放好轴线、构件边线和标高线,确定构件位置和水平控制标高;4、材料加工场地及堆放准备:结合施工计划、施工方案对施工平面的要求,规划施工总平面图。(1)地下室施工阶段,沿施工道路布置预制构件堆放场地(1#-3#楼布置在东侧,6#、10#、13#楼布置在南侧,4#、7#、8#、11#楼布置在南侧,5#、9#、12#楼布置在南北两侧),塔吊30m回转半径范围内(具体详见施工布置图),场地平整之后浇筑150mm厚C15混凝土。(2)主体施工阶段,在各楼周边布置预...
