中心血站安防智能化系统整体解决方案VIP免费

中心血站安防智能化系统整体解决方案_第1页
1/43

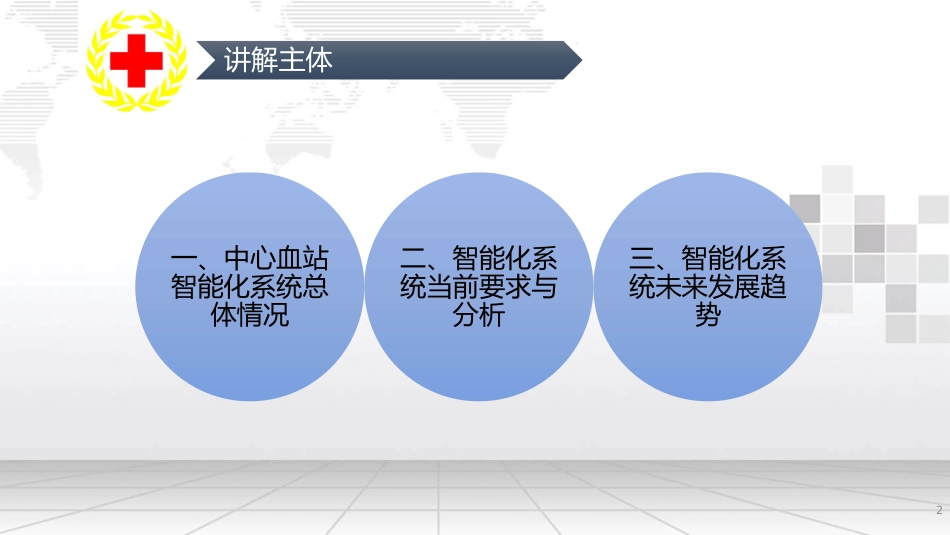

中心血站安防智能化系统整体解决方案_第2页
2/43

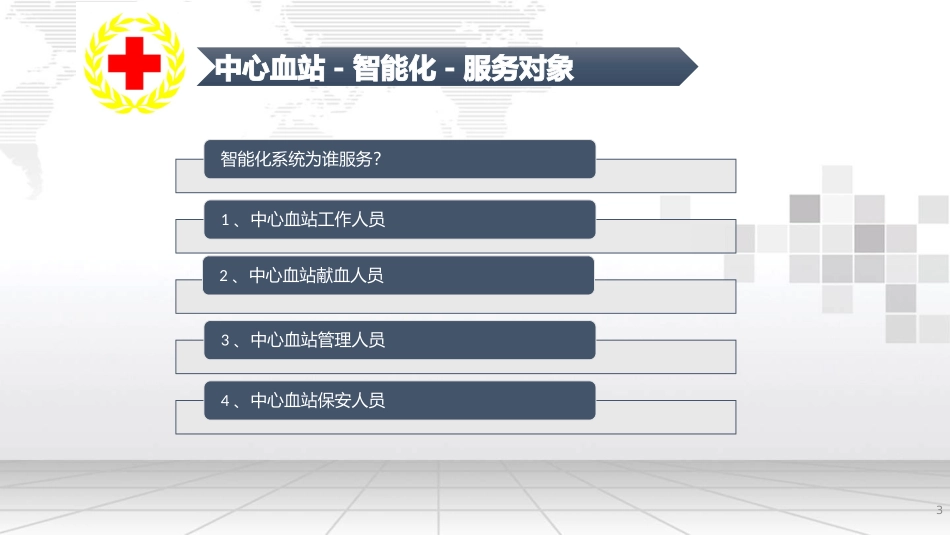

中心血站安防智能化系统整体解决方案_第3页
3/43
中心血站安防智能化系统整体解决方案2一、中心血站智能化系统总体情况二、智能化系统当前要求与分析三、智能化系统未来发展趋势讲解主体3智能化系统为谁服务?1、中心血站工作人员2、中心血站献血人员3、中心血站管理人员4、中心血站保安人员中心血站-智能化-服务对象4中心血站-智能化-服务内容安全防范系统1、视频监控系统2、一卡通系统(道闸、门禁、考勤、消费等)3、无线巡更系统4、电子围栏系统5、入侵报警系统6、机房系统5二、智能化系统当前要求及分析?6安全防范要求应遵守严格的地方标准与技防办文件无线巡更系统-----(保安人防)门禁系统-----(第二防线)视频监控系统-----(重点防线)周界报警系统-----(第一防线)73~4M3~4M控制杆支撑杆支撑杆受力杆避雷围墙:报警开关、探测器、电子围栏传输设备:报警模块安保中心:计算机电子地图报警显示记录可自动切换至报警区域画面用途:防范中心血站围墙周边入侵周界报警系统8现场布置说明占地面积不大,周界不长,所以系统信号传输以及电源供应较方便。本方案设计周界系统仍在整体外围设置脉冲电子围栏探测器,共设置2个双防区,2个单防区,总线手拉手传送至管理中心报警主机。对于电源部分,由管理中心统一供给220V电源,再由现场变为探测器工作电压为其供电,既解决了设备供电问题,又能保证整体的电源同步。9用途:防范小区围墙周边入侵周界报警系统(现场图片)10•将保安人防和技防结合的管理手段;•在适当的位置设立巡更签到钮,规定保安员的巡更路线和巡更时间,目的在于监督巡更人员是否按规定的时间间隔、约定的路线、顺序进行巡逻;本项目共设置43个无线点位无线巡更系统11停车场道闸系统系统概括停车场管理系统集感应式IC卡技术、计算机网络、视频监控、图像识别与处理及自动控制技术于一体,以车辆身份识别、出入控制、图像摄取及对比、车位检索、费用标准、计算核查、车牌判断等手段对车辆进出停车场进行有效、科学、可靠的全自动化管理。12与传统的人工比较减少人为工作,使用方便快捷。系统灵敏可靠。设备安全耐用。能准确地区分内部车辆和临时车辆。全自动设计,车辆出入快速,提供优质、高效和安全的泊车服务。节约管理人员的费用支出,提高工作效率和经济效益。记录并保存车辆的出入资料,可随时查询和打印报表。车牌识别功能,自动开闸,无需人为开关13系统简图14功能组成模块•中心计算机管理系统该系统是整个停车场管理的核心,由计算机、打印机、通讯线路和管理软件组成,主要完成IC卡验证、月卡管理、控制信号的接收和发送、停车时间和停车费的计算、图像的抓拍和显示以及数据统计、打印报表等功能。15•出入口读卡控制系统此部分是每个出入口必须的基本功能,也是每个出入口的主要和核心部分,负责对车辆合法性的识别和控制道闸开启放行与否。控制器组成部分:控制器主板、显示屏读卡器、车辆检测器、灯光控制板、专用开关电源16•电动道闸(车辆拦截与放行)系统电动道闸是完成车辆拦截与放行,实现停车场管理的执行机构,本身具备智能化的防轧车功能,加上压力电波传感器则对防轧车双重保障并且有防轧人的功能。道闸多种外观可选直杆(1~6米)、折杆可选栅栏杆起闸时间3~6秒(杆越长起闸时间越长)17•远距离读卡系统远距离读卡系统采用专用的无源或有源卡,实现远距离感应极大方便用户的使用甚至实现不停车自动放行出入,主要用于地下停车库.•读卡距离:读取标签距离3-5米;•读卡时间:单标签64位ID号读取时间<6mS;•工作频率:920~925MHz,跳频或定频工作;•工作电压:+10~+28VDC;•接口类型:W26/34、RS232、RS485、网口等(可选)•通信速率:115200bps•工作温度:-20℃~+80℃;•工作状态提示:读写器读卡:蜂鸣器发声18•车牌自动识别系统在卡识别的基础上加上车牌自动识别系统能极大的提高车辆停放的安全性,或者通过车牌自动识别系统自动识别本部合法车辆可实现不停车自动放行出入。其相关参数如下:最佳识别率:可达95%;最高车速:可达140公里/小时;19•图像抓拍对比系统图像抓拍对比系统由图像采集卡、摄像机、软件系统等来完成对车辆的每次出或入...
