自动化仪表培训全VIP免费

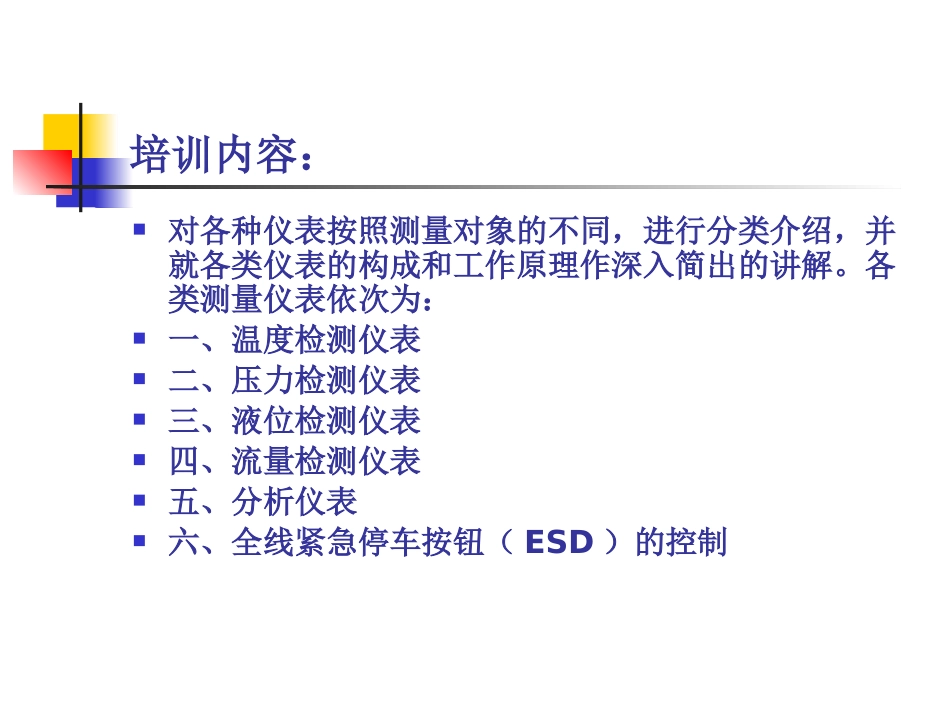

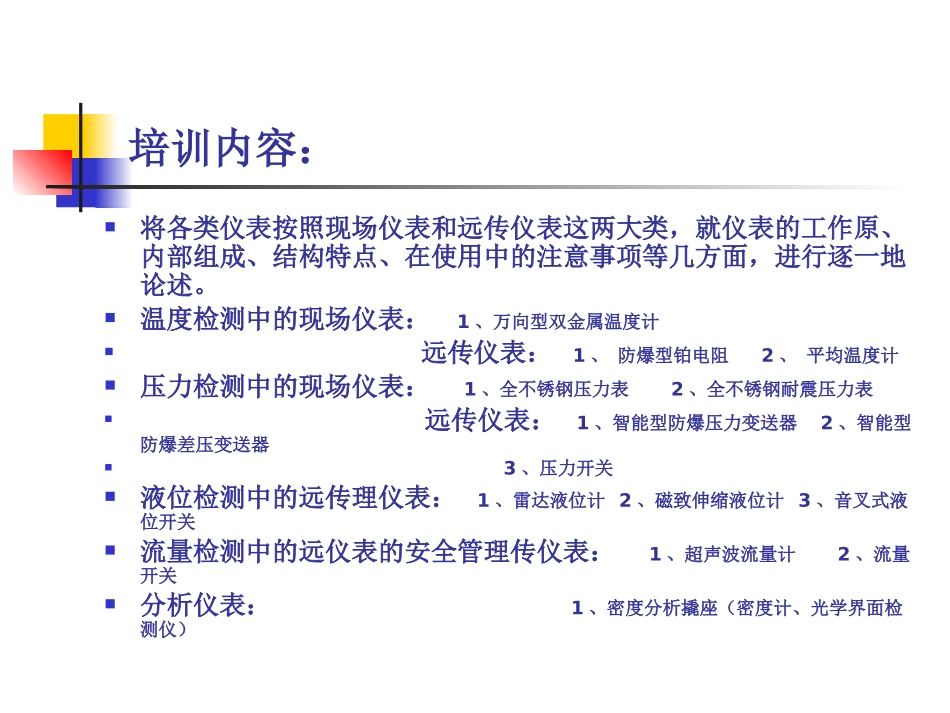

培训内容：对各种仪表按照测量对象的不同，进行分类介绍，并就各类仪表的构成和工作原理作深入简出的讲解。各类测量仪表依次为：一、温度检测仪表二、压力检测仪表三、液位检测仪表四、流量检测仪表五、分析仪表六、全线紧急停车按钮（ESD）的控制​培训内容：将各类仪表按照现场仪表和远传仪表这两大类，就仪表的工作原、内部组成、结构特点、在使用中的注意事项等几方面，进行逐一地论述。温度检测中的现场仪表：1、万向型双金属温度计远传仪表：1、防爆型铂电阻2、平均温度计压力检测中的现场仪表：1、全不锈钢压力表2、全不锈钢耐震压力表远传仪表：1、智能型防爆压力变送器2、智能型防爆差压变送器3、压力开关液位检测中的远传理仪表：1、雷达液位计2、磁致伸缩液位计3、音叉式液位开关流量检测中的远仪表的安全管理传仪表：1、超声波流量计2、流量开关分析仪表：1、密度分析撬座（密度计、光学界面检测仪）​温度检测仪表现场仪表——双金属温度计（一）结构特点：双金属温度计是工业上测量温度常用的现场一次表，具有适应范围广、结构简单、安装方便等特点。由指针、刻度盘、表壳、指针轴、感温元件、保护管组成。可分为1.0、1.5、2.0、2.5、4.0五个精度等级。站上使用的双金属温度计主要为1.0级、1.5级两种，安装在密度计撬座、储油罐、进出站管线、部分阀门后等位置，用于测量相应位置的油品温度。（二）原理：双金属温度计用膨胀系数不同的两种金属片牢固结合在一起组成感温元件,一般绕制成螺旋形,其一端固定,另一端装有指针.但温度变化时,感温元件曲率发生变化，自由端旋转，带动指针在刻度盘上指示温度数值。​（三）双金属温度计使用中的注意事项：1，温度计个部件装配要牢固，不得松动，不得有锈蚀，保护应牢固、均匀和光洁。2，温度计表头的玻璃要保持干净，以免防碍正确读数。3，温度计刻度盘上的刻线、数字和其他标志应完整、清晰。4，温度计指针与刻度盘面间的距离应不大于5mm,但也不应触及刻度盘，对于可调角双金属温度计该项检查应在从轴项位置到径项位置的全过程中进行。5，温度计安装套管内要加变压器油，以确保测量准确。​温度检测中的远传仪表——1、温度变送器（防爆型铂电阻）2、平均温度计（一）概述各站选用的是美国罗斯蒙特公司生产的智能型温度变送器。主要安装在部分阀门后、进出站等工艺管线上，用以测量油品温度值，温度变送器一般都是垂直安装在输油管线上。此外，在现场还安装一个温变用于测量站内地温。相关性能参数：型号：SQ-PT-Z-80E-0205精度：±0.1％量程±0.1℃量程：0----50℃；-10---30℃环境温度：-40—85℃输出：4—20mA和HART信号电源：12—42.4Vdc传感器：PT100，A级，四线制​（二）组成及接线：温度变送器由变送模板、检测模板以及模拟量输出模板等组成，通过后面的接线板将4—20毫安的模拟量信号接到PLC机柜上，再通过转换在站控机上显示各个被测的温度参数值接线如图所示：（三）校验及量程修改：50电阻温变安全栅Pt24VDCS500温变FLUKS744​1、校验:将温度变送器从安装管线上拆下来，按上图将FLUKE与温变连接好。打开FLUKE电源→按MEAS/SOURCE键，选择“SOURCE”→按TC/RTD键两次→按▽键，选择“Pt100(385)”→按SETUP键→按ENTER键→按▽键，选择“24VDC”→按ENTER键→按DONE键→按MEAS/SOURCE键，选择“MEAS”→按mA键→按MEAS/SOURCE键，这FLUKE屏幕显示→输入温度值将温变显示与FLUKE对比，进行温度变送器校验。2、温变量程修改:按HART键→SET键，选择“basic”→按ENTER，选择“下限”或“上限”输入要更该的数值，按ENTER键→按SEND键→按DONE键退出，更改完成。（四）日常应用1、正常时温变就地显示温度和电流两种参数，现场显示的温度值和站控室显示温度值一致。2、当温变出现就地和远传都没有显示故障时，是由以下几种原因造成的：温变损坏、保险熔断、安全栅损坏、接线松动。3、当温变出现远传值不准故障时，是由以下几种原因造成的量程设置不对、接线端子出现轻微漏电。4、温变要定期校验，安装套管内要填加变压...
