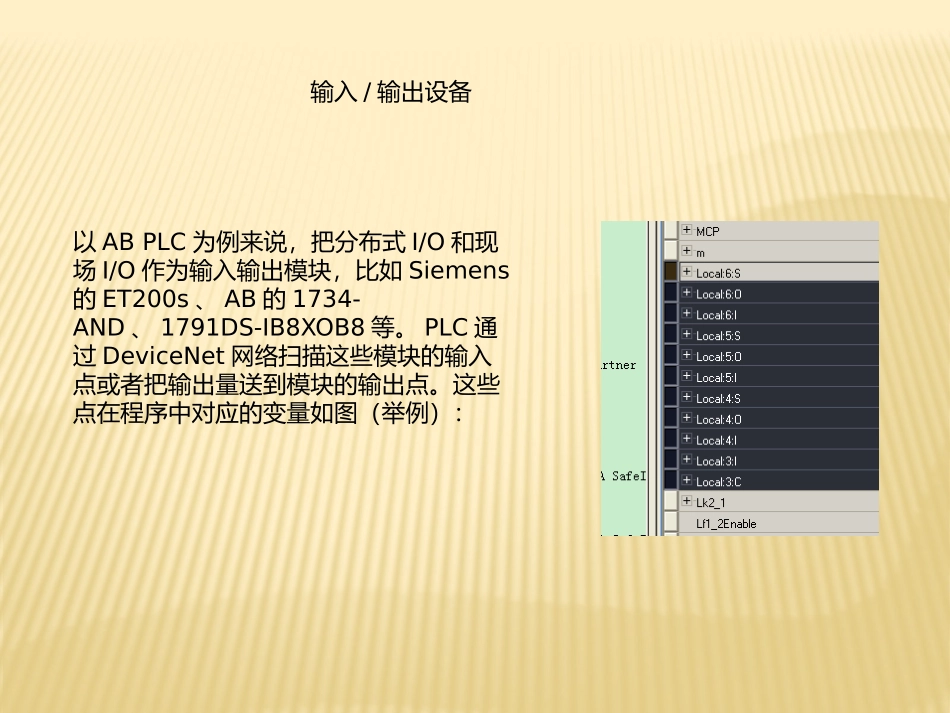

ABPLCPLC框架对于PLC使用者来说，其内部具体的运行细节没有必要知道关于存储器：我们只需要关心哪一些是输入变量，哪一些是输出变量，那么其他的肯定都是中间变量。以ABPLC为例来说，把分布式I/O和现场I/O作为输入输出模块，比如Siemens的ET200s、AB的1734-AND、1791DS-IB8XOB8等。PLC通过DeviceNet网络扫描这些模块的输入点或者把输出量送到模块的输出点。这些点在程序中对应的变量如图（举例）：输入/输出设备分为三个阶段：输入采样、用户程序执行和输出刷新。关于PLC扫描周期扫描周期一般来说都很短，因此多数情况我们不予考虑GUARDLOGIX系统GuardLogix系统有两个红色的模块：控制器和其相对应的Partner。目前，GuardLogix系统只有两种控制器：1756-L61S和1756-L62S每个系统由多个模块组成，模块插在机架上，机架的槽数不同，可集成的模块也就不同，分为4、7、10、13和17槽机架。BOOTP软件BOOTP/DHCP软件用来给设备分配地址。整个网络上电后，在电脑上打开BOOTP/DHCP软件，然后等待设备的地址请求，图见下页。IftheBootpservercannotbelocatedonthecomputeritcanbefoundonCCS-2diskunderRockwellSoftware/RATools/BootPUtility.地址请求有可能被阻止，原因是某些软件的防火墙阻止了这些请求。因而，在运行BOOTP/DHCP软件的同时关闭这些软件。BOOTP软件在BOOTPRequestHistory副窗口中，逐一显示发出请求设备EthernetMAC地址和当时的时间；双击MAC，弹出NewEntry窗口；输入IP地址和子网掩码，然后点击OK。Status窗口将会读出无法回复的请求。当设备再一次请求IP地址，Status窗口将会读出，并发送IP地址。分配完IP地址后，关闭BOOTPServer。一旦设备分配了IP地址，禁能BOOTP属性，保证了即使在设备电源不稳定的时候不丢失IP地址。禁能步骤如下：•打开RSLINX，选择communication>RSWho；•在网络树中选择先前配置的ENBT模块，单击右键，选择moduleconfiguration；•选择portconfiguration标签；•为networkconfigurationtype选择“Static”，点击OK，关闭RSLINX。目前，对系统进行配置通常是通过网线与Ethenet模块进行通讯。首先，根据EtherNet模块上显示的IP（此IP的设置)，设置上位机IP地址）系统配置配置RSLINXCLASSIC依次点击：开始-程序-RockwellSoftware-RSLinx-RSLinxClassic或者点击屏幕右下角该软件的图标，见下图（红框内的便是）：RSLinx是一个通讯软件包，可以使用Ethernet、ControlNet，甚至是串口和硬件通信。RSLinxisthecommunicationspackageusedbyRockwellSoftwaretointerfaceWindowsbasedRockwellprogramstotheRockwellHardware.ThesoftwarepackagesthatGCCS-2currentlyusesareRSLogix5000andRSNetworx.Thesoftwarepackages,whenusingRSLinx,allowmanydifferentcommunicationpathstothehardwaresuchasEthernet,ControlNet,evenSerial.ThisdocumentwillfocusonEthernetwithabackupofSerialshouldproblemsarise.RSLinxClassic软件打开后显示如下：点击ConfigureDrivers图标点击后跳出如下对话框在下拉列表中选择Ethernetdevices点击按钮跳出如下对话框输入一个名字，有个默认的名字，一般情况下不需要更改在跳出的窗口中输入RockwellEthernet设备的IP地址（例如1756-ENBT）使用RSNetWorx软件进行最初的DeviceNet网络的扫描和I/O映射创建一个RSNetworx.DNT文件选择Network>Properties，打开如下的窗口点击左图中的按钮SetOnlinePath，弹出如下窗口总是选择DNB下的A,DeviceNet网络，然后点OK。之前关于RSNetWorx的操作都是处于离线状态的。选择Network>OnlineOK后，弹出如下对话框准备上线窗口点击命名的网络，如上页中的“AB_ETHIP-1，Ethernet”，按层次展开，点击OK按钮，开始扫描Devicenet网络，在RSNetWorx界面中列出网络结构，类似下图所示双击DNB图标，弹出DNB属性对话框。点击Scanlist、Input或Output标签，弹出下面的窗口，然后选择UploadScanlist标签下，把AvailableDevice标题下的内容转移到Scanlist标题下把设备加到Scanlist标题下之后，单击需要设定参数的设备名称，选择EditI/OParameters按钮分别在Input和Output标签下，对网络上的每一个设备进行映...
