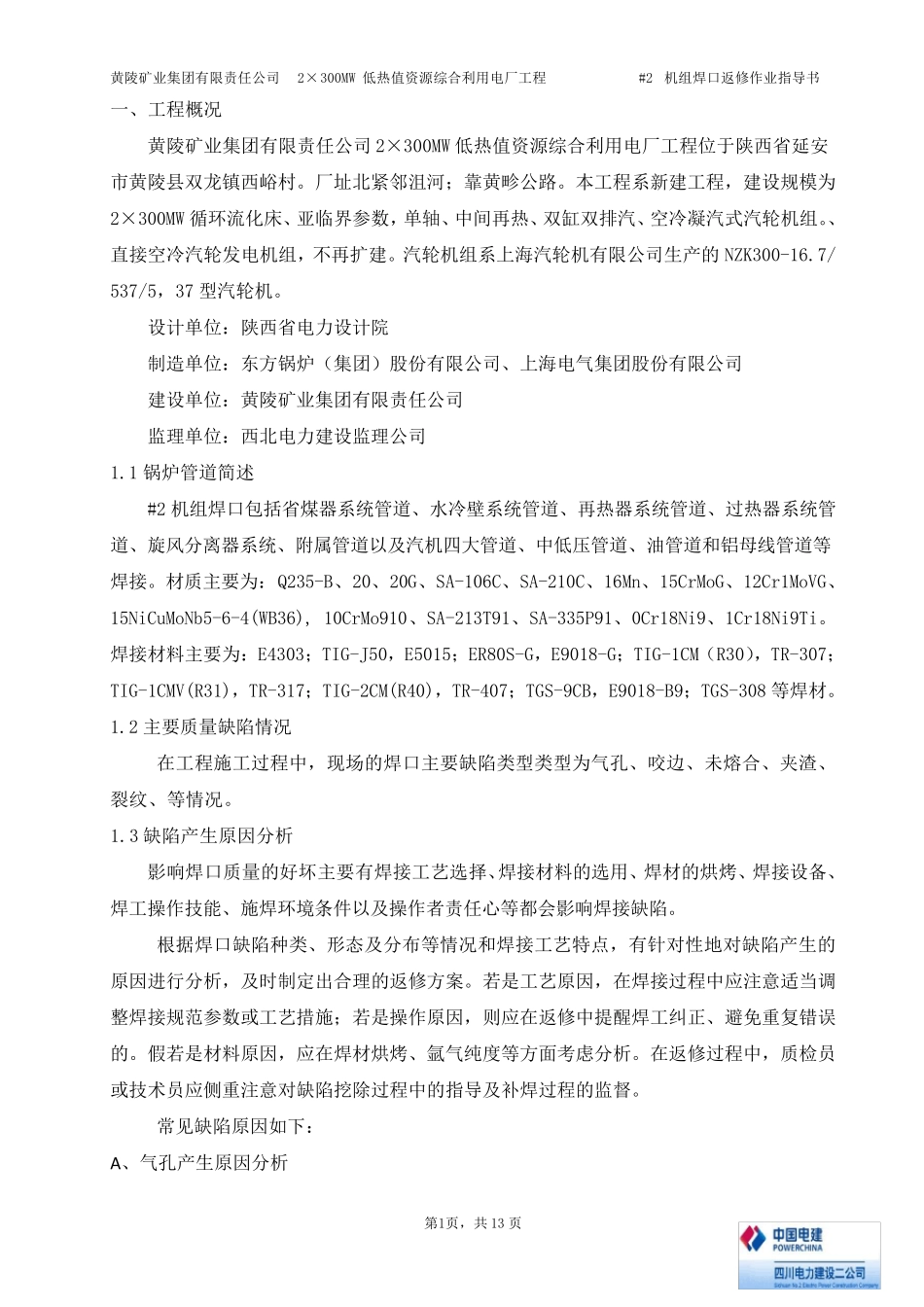

黄陵矿业集团有限责任公司2×300MW 低热值资源综合利用电厂工程 #2机组焊口返修作业指导书 第1页，共 13 页 一、工程概况 黄陵矿业集团有限责任公司2×300MW 低热值资源综合利用电厂工程位于陕西省延安市黄陵县双龙镇西峪村。厂址北紧邻沮河；靠黄畛公路。本工程系新建工程，建设规模为2×300MW 循环流化床、亚临界参数，单轴、中间再热、双缸双排汽、空冷凝汽式汽轮机组。、直接空冷汽轮发电机组，不再扩建。汽轮机组系上海汽轮机有限公司生产的 NZK300-16.7/ 537/5，37 型汽轮机。 设计单位：陕西省电力设计院 制造单位：东方锅炉（集团）股份有限公司、上海电气集团股份有限公司 建设单位：黄陵矿业集团有限责任公司 监理单位：西北电力建设监理公司 1.1 锅炉管道简述 #2 机组焊口包括省煤器系统管道、水冷壁系统管道、再热器系统管道、过热器系统管道、旋风分离器系统、附属管道以及汽机四大管道、中低压管道、油管道和铝母线管道等焊接。材质主要 为：Q235-B、20、20G、SA-106C、SA-210C、16Mn、15CrMoG、12Cr1MoVG、15NiCuMoNb5-6-4(WB36), 10CrMo910、SA-213T91、SA-335P91、0Cr18Ni9、1Cr18Ni9Ti。焊接材料 主要 为：E4303；TIG-J50，E5015；ER80S-G，E9018-G；TIG-1CM（R30），TR-307；TIG-1CMV(R31)，TR-317；TIG-2CM(R40)，TR-407；TGS-9CB，E9018-B9；TGS-308 等焊材。 1.2 主要 质量 缺 陷 情 况 在 工程施 工过程中，现 场 的焊口主要 缺 陷 类 型类 型为气孔 、咬 边 、未 熔 合、夹 渣 、裂 纹 、等情 况。 1.3 缺 陷 产生原 因 分析 影 响 焊口质量 的好 坏 主要 有焊接工艺 选 择 、焊接材料 的选 用、焊材的烘 烤 、焊接设备 、焊工操 作技 能 、施 焊环境 条 件 以及操 作者 责任心 等都 会 影 响 焊接缺 陷 。 根 据 焊口缺 陷 种 类 、形 态 及分布 等情 况和焊接工艺 特 点 ，有针 对 性 地 对 缺 陷 产生的原 因 进 行 分析 ，及时 制定 出 合理的返修方案 。若 是 工艺 原 因 ，在 焊接过程中应 注 意 适 当 调整 焊接规范 参数或 工艺 措 施 ；若 是 操 作原 因 ，则 应 在 返修中提 醒 焊工纠 正 、避 免 重 复 错 误的。假 若 是 材料 原 因 ，应 在 焊材烘 烤 、氩 气纯 度 等方面 考 虑 分析 。在 返修过程中，质检 员或 技 术 ...
