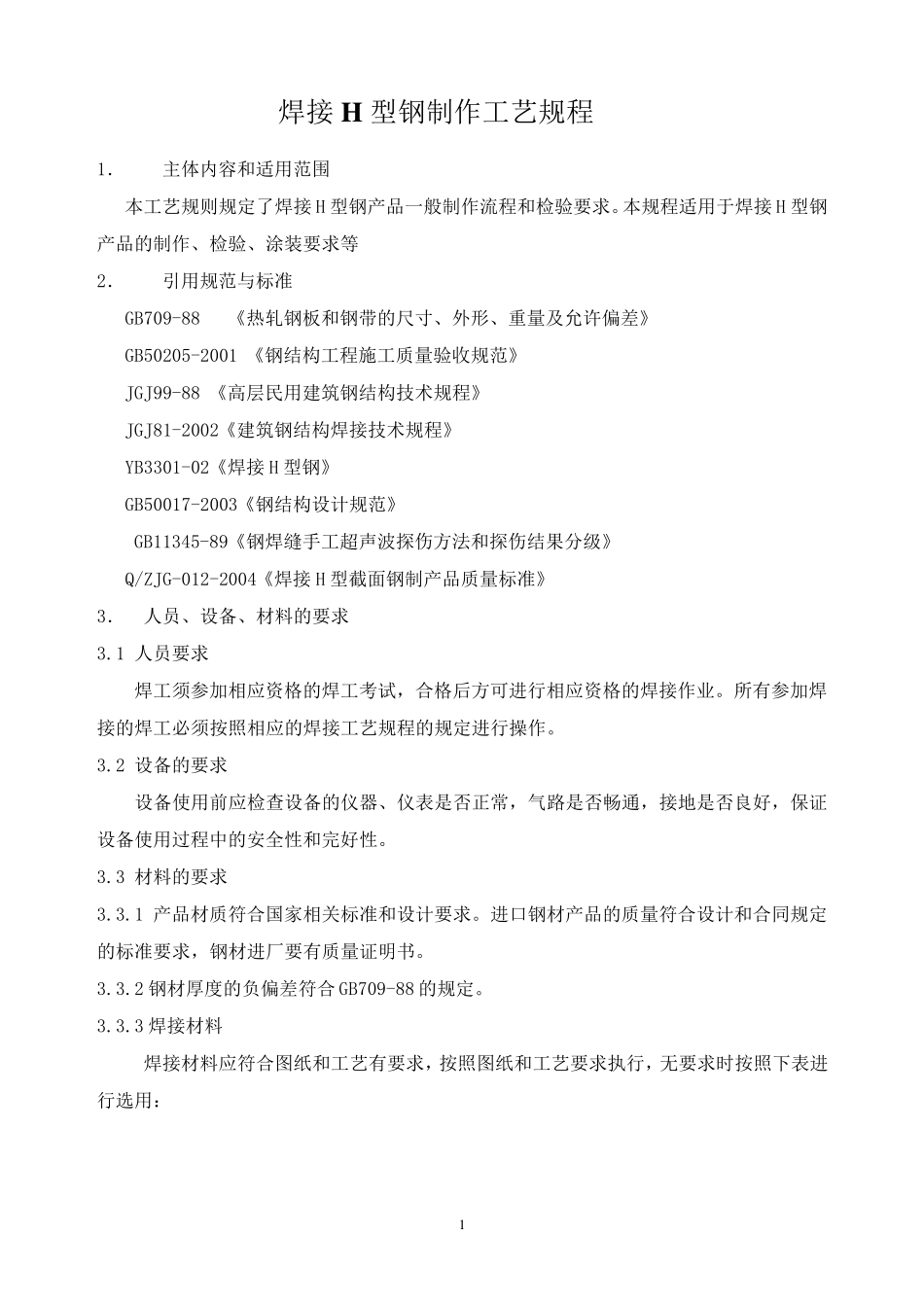

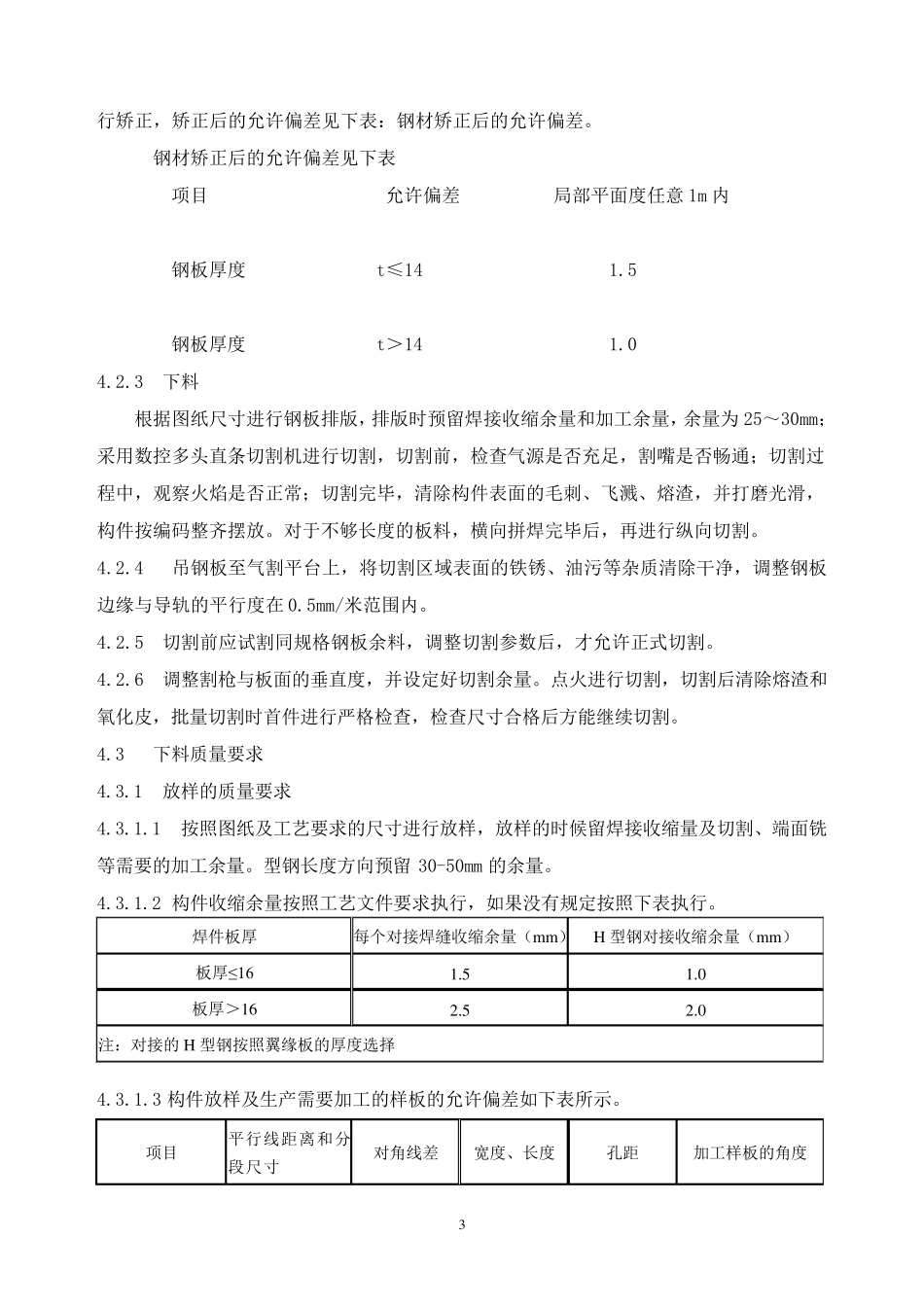

1 焊接H 型钢制作工艺规程 1． 主体内容和适用范围 本工艺规则规定了焊接H 型钢产品一般制作流程和检验要求。本规程适用于焊接H 型钢产品的制作、检验、涂装要求等 2． 引用规范与标准 GB709-88 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》 GB50205-2001 《钢结构工程施工质量验收规范》 JGJ99-88 《高层民用建筑钢结构技术规程》 JGJ81-2002《建筑钢结构焊接技术规程》 YB3301-02《焊接H 型钢》 GB50017-2003《钢结构设计规范》 GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分级》 Q/ZJG-012-2004《焊接H 型截面钢制产品质量标准》 3． 人员、设备、材料的要求 3.1 人员要求 焊工须参加相应资格的焊工考试，合格后方可进行相应资格的焊接作业。所有参加焊接的焊工必须按照相应的焊接工艺规程的规定进行操作。 3.2 设备的要求 设备使用前应检查设备的仪器、仪表是否正常，气路是否畅通，接地是否良好，保证设备使用过程中的安全性和完好性。 3.3 材料的要求 3.3.1 产品材质符合国家相关标准和设计要求。进口钢材产品的质量符合设计和合同规定的标准要求，钢材进厂要有质量证明书。 3.3.2 钢材厚度的负偏差符合 GB709-88 的规定。 3.3.3 焊接材料 焊接材料应符合图纸和工艺有要求，按照图纸和工艺要求执行，无要求时按照下表进行选用： 2 焊接材料烘干温度表 焊材牌号 使用前烘干条件 使用前存放条件 焊条E5015 350~400℃；2h 100~150℃ 焊剂 HJ431 150~250℃;1h 100~150℃ 焊剂 SJ101 300~350℃;1h 100~150℃ 3.4 螺栓 普通螺栓应符合现行国家标准《六角头螺栓-A 和 B》（GB5782）和《六角头螺栓-C 级》（GB5780）的规定。 高强螺栓应符合《钢结构高强度大六角螺栓、大六角头螺母、垫圈与技术条件》（GB/T1228~1231）和《钢结构用纽剪型高强度螺栓连接副》（GB/T3632~3633）的规定。 3.4.1圆柱头焊钉（栓钉） 栓钉应满足标准《电弧螺柱用圆柱头焊钉》（GB/T10433）的规定。 4． 焊接H 型钢工艺制作要领 4.1焊接H 型钢工艺制作流程 焊接H 型钢制作流程见图一。 4.2 钢板下料 4.2.1 领取经检验合格的钢板，检查钢板的材质、规格、尺寸是同加工图纸和派工单资料一致。 4.2.2 钢板矫正 钢材在存放、运输、吊装等过程中不当会引起变形，影响到号料的准确性，所以号料前应将变形材料进行矫正。主要采用机械矫正的方法，如型钢调直机、压力机等设备进焊接方法...
