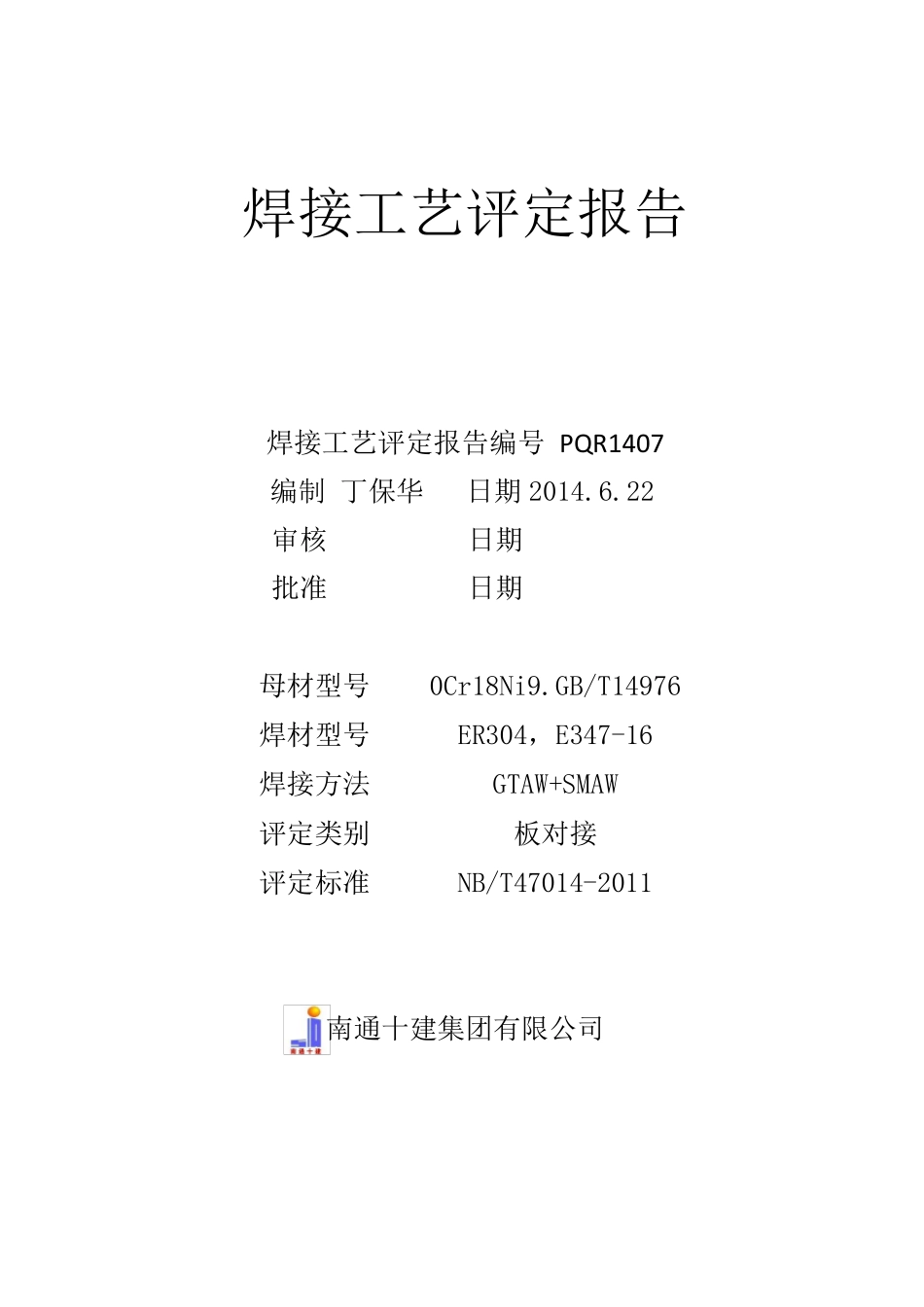

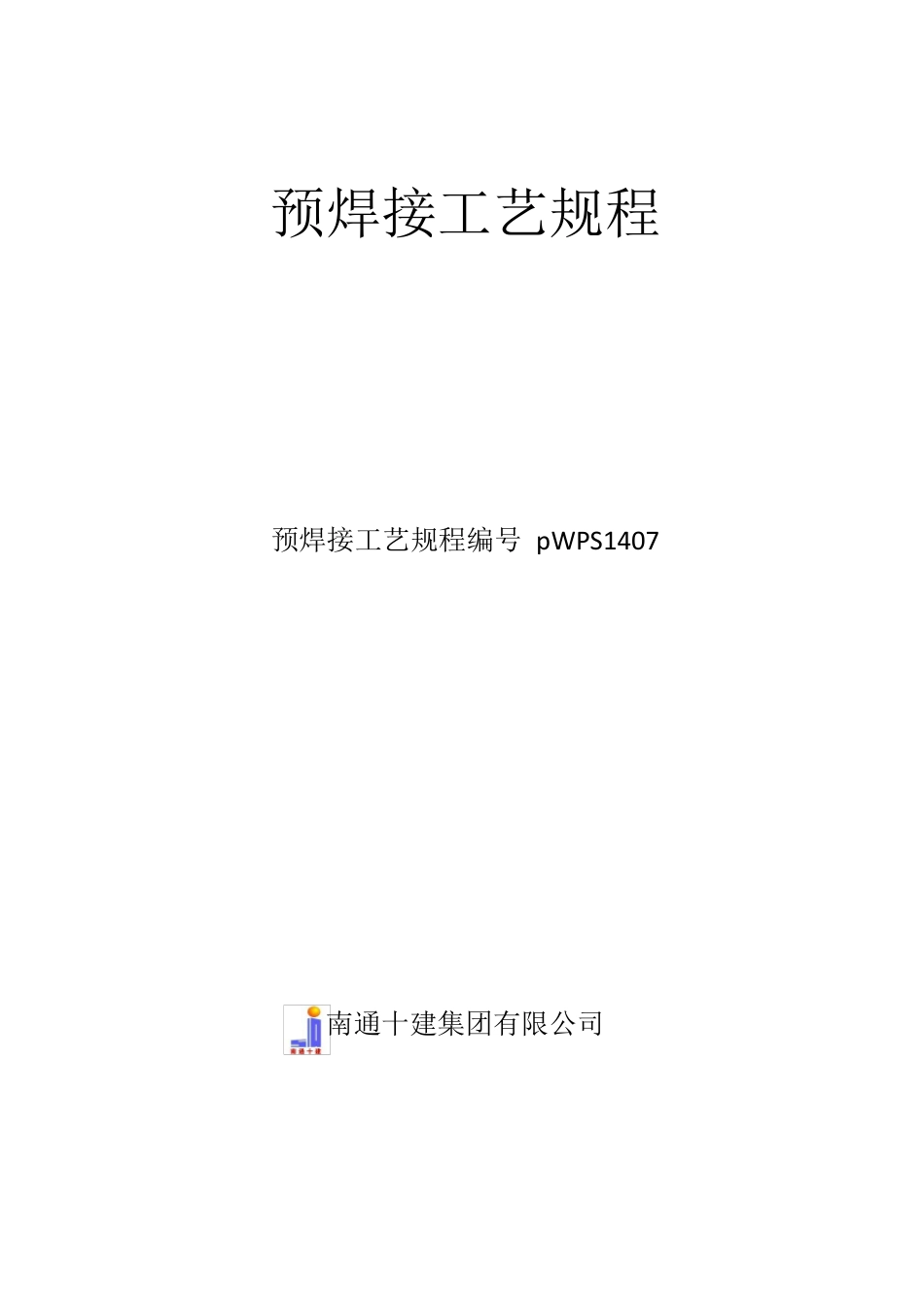

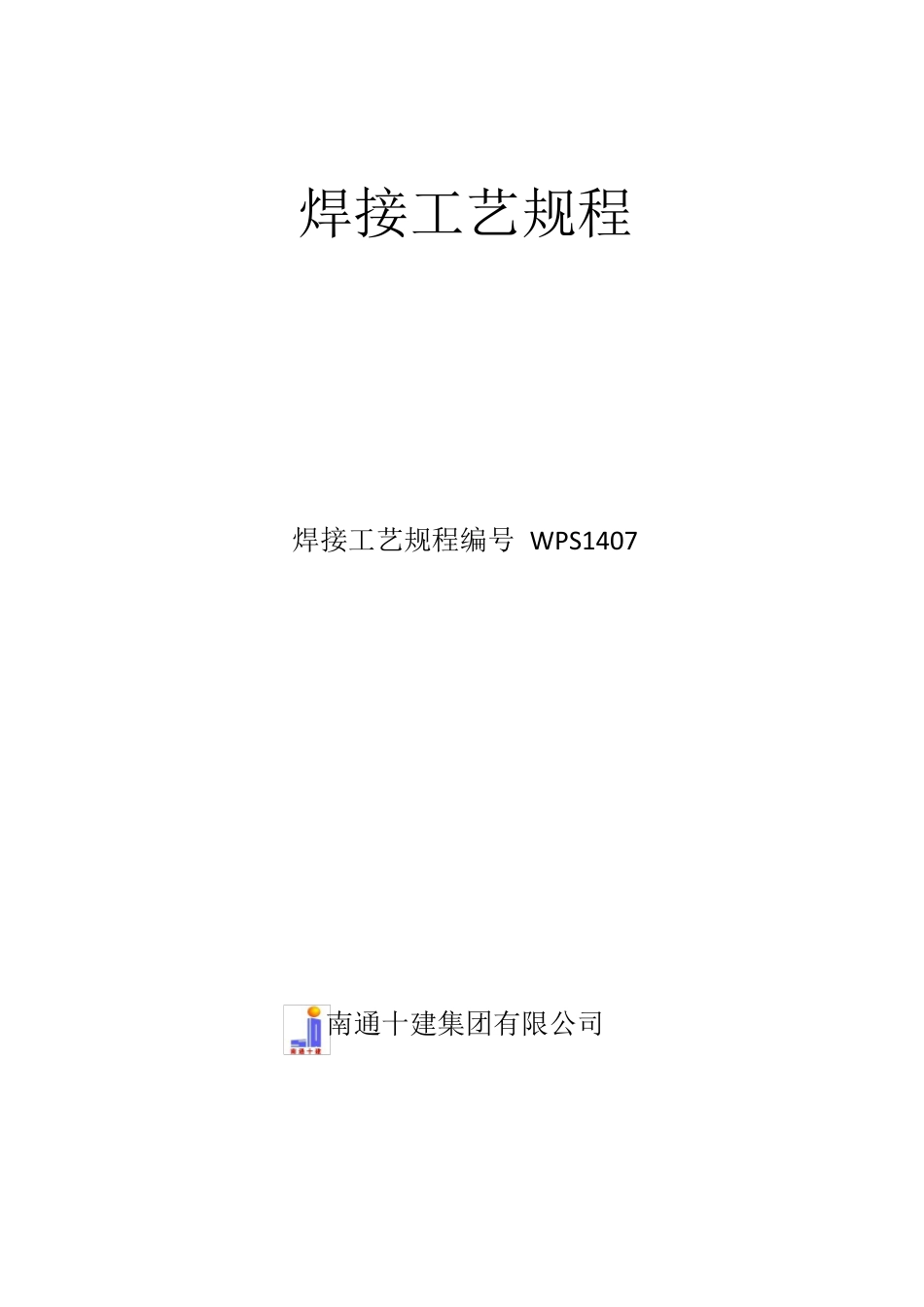

预焊接工艺规程 预焊接工艺规程编号 pWPS1407 南通十建集团有限公司 焊接工艺规程 焊接工艺规程编号 W PS1407 南通十建集团有限公司 焊接工艺评定报告 焊接工艺评定报告编号 PQR1407 编制 丁保华 日期 2014.6.22 审核 日期 批准 日期 母材型号 0Cr18Ni9.GB/T14976 焊材型号 ER304，E347-16 焊接方法 GTAW+SMAW 评定类别 板对接 评定标准 NB/T47014-2011 南通十建集团有限公司 南通十建集团有限公司 预焊接工艺规程（PWPS） NTSJ/B04-01（1） 单位名称 南通十建集团有限公司 预焊接工艺规程编号 pWPS1407 日 期 2014-6-22 焊接工艺评定报告编号 PQR1407 焊接方法 GTAW +SMAW 机械化程度 手工 □半自动 □自动 焊接接头： 坡口形式： V 衬垫（材料及规格） / 其他 / 简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 母材： 类别号 Fe-8 组别号 Fe-8-1 与类别号 Fe-8 组别号 Fe-8-1 相焊及 标准号 GB/T14976-2012 钢 号 0Cr18Ni9 与标准号GB/T14976-2012 钢 号 0Cr18Ni9 相焊 厚度范围： 母材：对接焊缝 1.5—20mm 角焊缝 不限 管子直径、壁厚范围：对接焊缝 1.5—20mm 角焊缝 不限 焊缝金属厚度范围：对接焊缝 GTAW2—4mm，SMAW1.5-20mm 角焊缝 不限 其他 焊接材料： 焊材类别 FeS-8-1 FeT-8-1 焊材标准 NB/T47018.3-2011 NB/T47018.2-2011 填充金属尺寸 Ф2.5 Ф3.2 焊材型号 ER304 E347-16 焊材牌号（钢号） H0Cr18Ni17 A132 其他 耐蚀堆焊金属化学成分（%） C Si Mn P S Cr Ni Mo V Ti Nb 其他： 注：对每一种母材与焊接材料的组合均需分别填表 南通十建集团有限公司 预焊接工艺规程（PW PS） NTSJ/B04-01（2） 焊接位置：全位置（原评定） 对接焊缝位置 4G 焊接方向：（向上、向下） / 角焊缝位置 / 焊接方向：（向上、向下） / 焊后热处理： 温度范围（℃）： / 保温时间（h）： / 预热： 预热温度（℃）（允许最低值） / 层间温度（℃）（允许最高值） ≤100 保持预热时间 / 加热方式 / 保护气体： 气体种类 混合比 流量(L/min) 保 护 气 氩气 99.9% 8-10 尾部保护气 / / / 背面保护气 / / / 电特性 电流种类： 直流 （DC） 极性： GTAW:正接（EN）SMAW:反接（EP） 焊接电流范围（A）：GTAW:75-100，SMAW:90-110 电弧电压（V）：GTAW:12-14，...
