焊接工艺评定全氩电联焊焊接

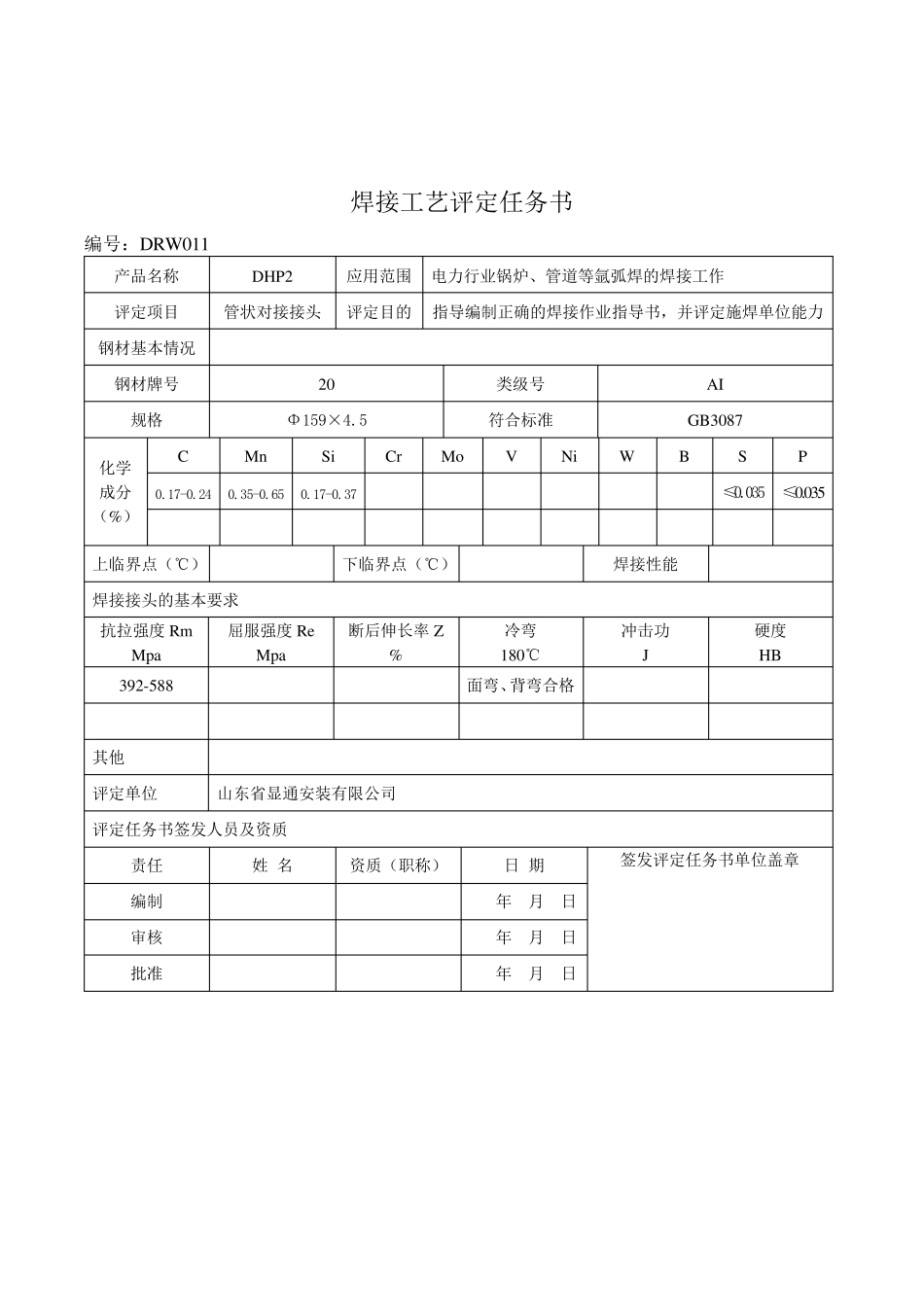

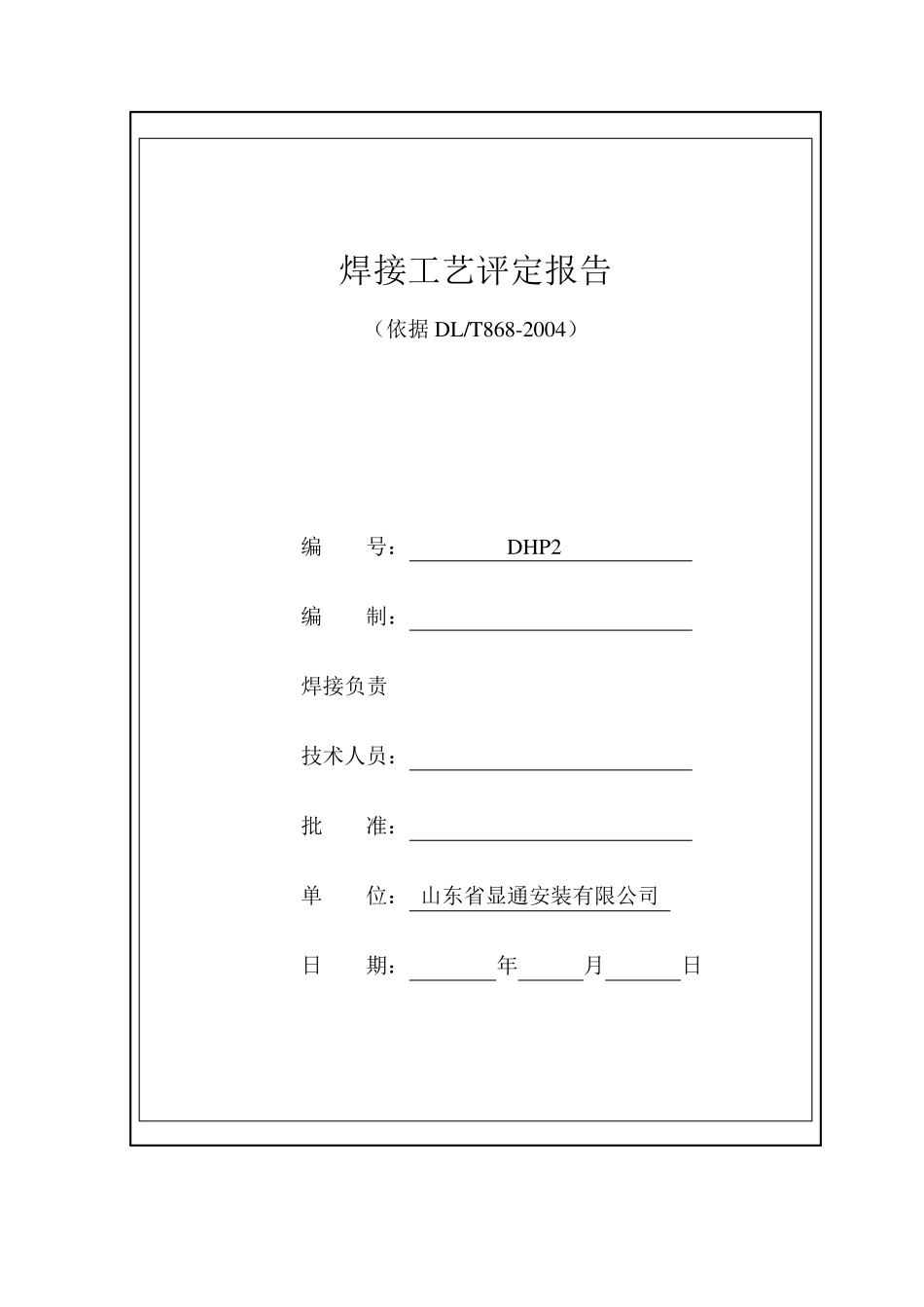

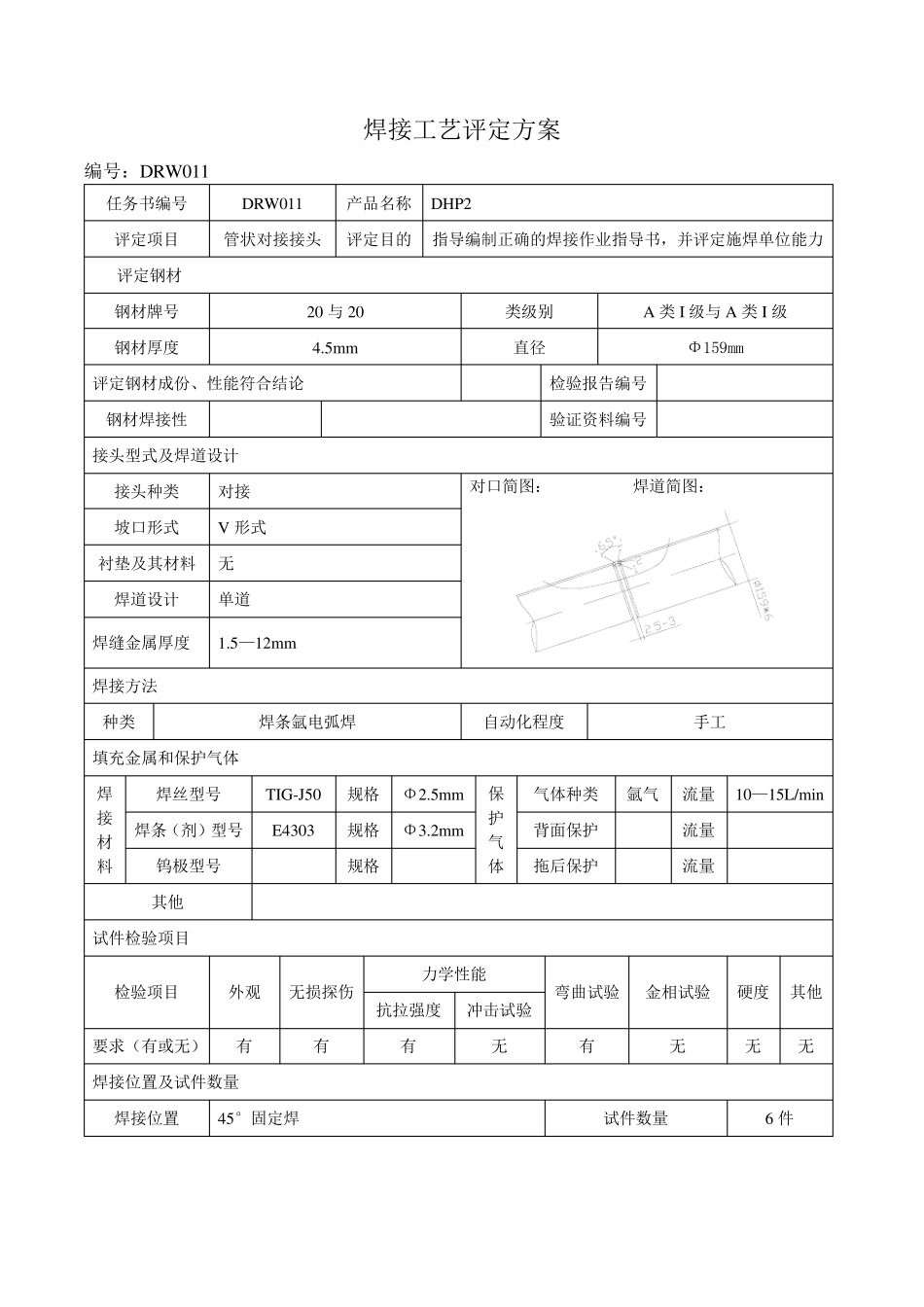

焊接工艺评定报告 （依据DL/T868-2004） 编 号： DHP2 编 制： 焊接负责 技术人员： 批 准： 单 位： 山东省显通安装有限公司 日 期： 年 月 日 焊接工艺评定任务书 编号：DRW011 产品名称 DHP2 应用范围 电力行业锅炉、管道等氩弧焊的焊接工作 评定项目 管状对接接头 评定目的 指导编制正确的焊接作业指导书，并评定施焊单位能力 钢材基本情况 钢材牌号 20 类级号 AI 规格 Φ159×4.5 符合标准 GB3087 化学成分（%） C Mn Si Cr Mo V Ni W B S P 0.17-0.24 0.35-0.65 0.17-0.37 ≤0.035 ≤0.035 上临界点（℃） 下临界点（℃） 焊接性能 焊接接头的基本要求 抗拉强度 Rm Mpa 屈服强度 Re Mpa 断后伸长率 Z % 冷弯 180℃ 冲击功 J 硬度 HB 392-588 面弯、背弯合格 其他 评定单位 山东省显通安装有限公司 评定任务书签发人员及资质 责任 姓 名 资质（职称） 日 期 签发评定任务书单位盖章 编制 年 月 日 审核 年 月 日 批准 年 月 日 焊 接 工 艺 评 定 方 案 编 号 ： DRW011 任 务 书 编 号 DRW011 产 品 名 称 DHP2 评 定 项 目 管 状 对 接 接 头 评 定 目 的 指 导 编 制 正 确 的 焊 接 作 业 指 导 书 ， 并 评 定 施 焊 单 位 能 力 评 定 钢 材 钢 材 牌 号 20 与 20 类 级 别 A 类 I 级 与 A 类 I 级 钢 材 厚 度 4.5mm 直 径 Φ 159mm 评 定 钢 材 成 份 、 性 能 符 合 结 论 检 验 报 告 编 号 钢 材 焊 接 性 验 证 资 料 编 号 接 头 型 式 及 焊 道 设 计 接 头 种 类 对 接 对 口 简 图 ： 焊 道 简 图 ： 坡 口 形 式 V 形 式 衬 垫 及 其 材 料 无 焊 道 设 计 单 道 焊 缝 金 属 厚 度 1.5— 12mm 焊 接 方 法 种 类 焊 条 氩 电 弧 焊 自 动 化 程 度 手 工 填 充 金 属 和 保 护 气 体 焊接材料 焊 丝 型 号 TIG-J50 规 格 Φ 2.5mm 保护气体 气 体 种 类 氩 气 流 量 10— 15L/min 焊 条 （ 剂 ） 型 号 E4303 规 格 Φ 3.2mm 背 面 保 护 流 量 钨 极 型 号 规 格 拖 后 保 护 流 量 其 他 试 件 检 验 项 目 检 验 项 目 外 观...
