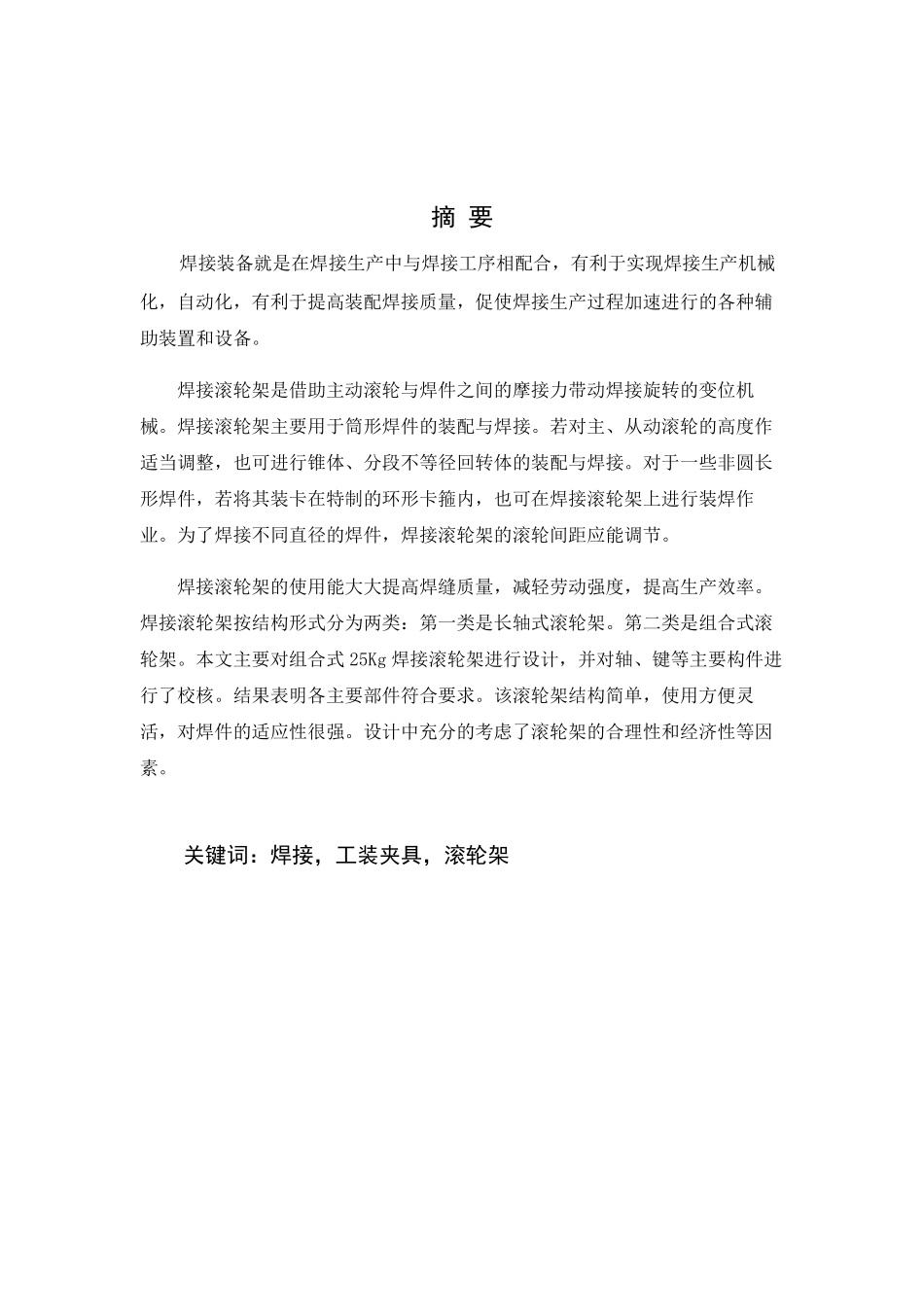

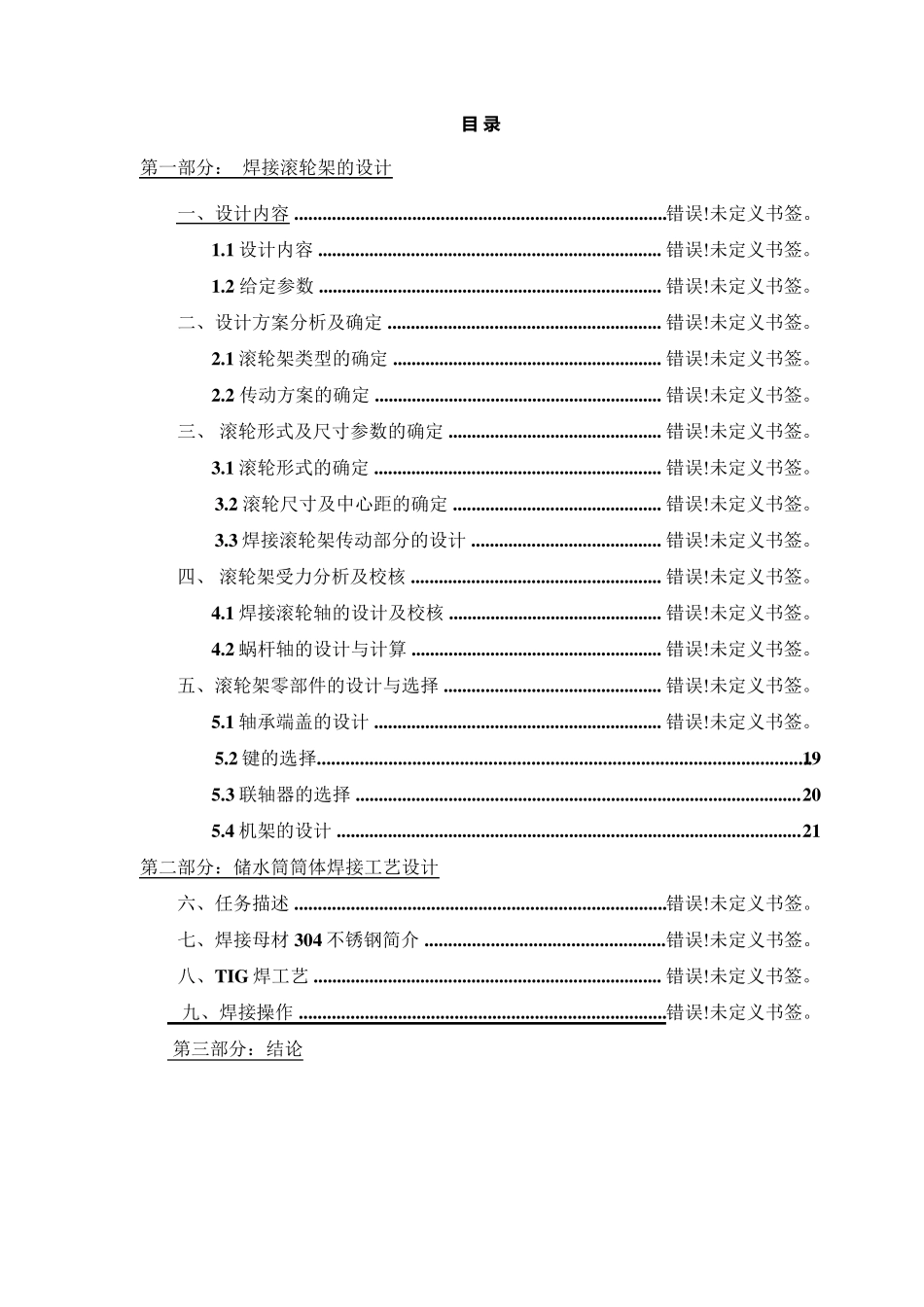

储 水 筒 筒 体 用 滚 轮 架 设 计 及 其 焊 接 工 艺 设 计 * *: ** 学 号 : ********** 专 业 : 材 料 成 型 10-2 ****: ** 2013 年 12 月 摘 要 焊接装备就是在焊接生产中与焊接工序相配合，有利于实现焊接生产机械化，自动化，有利于提高装配焊接质量，促使焊接生产过程加速进行的各种辅助装置和设备。 焊接滚轮架是借助主动滚轮与焊件之间的摩接力带动焊接旋转的变位机械。焊接滚轮架主要用于筒形焊件的装配与焊接。若对主、从动滚轮的高度作适当调整，也可进行锥体、分段不等径回转体的装配与焊接。对于一些非圆长形焊件，若将其装卡在特制的环形卡箍内，也可在焊接滚轮架上进行装焊作业。为了焊接不同直径的焊件，焊接滚轮架的滚轮间距应能调节。 焊接滚轮架的使用能大大提高焊缝质量，减轻劳动强度，提高生产效率。焊接滚轮架按结构形式分为两类：第一类是长轴式滚轮架。第二类是组合式滚轮架。本文主要对组合式 25Kg 焊接滚轮架进行设计，并对轴、键等主要构件进行了校核。结果表明各主要部件符合要求。该滚轮架结构简单，使用方便灵活，对焊件的适应性很强。设计中充分的考虑了滚轮架的合理性和经济性等因素。 关键词：焊接，工装夹具，滚轮架 目 录 第一部分： 焊接滚轮架的设计 一、设计内容 ............................................................................... 错误!未定义书签。 1.1 设计内容 .......................................................................... 错误!未定义书签。 1.2 给定参数 .......................................................................... 错误!未定义书签。 二、设计方案分析及确定 ........................................................... 错误!未定义书签。 2.1 滚轮架类型的确定 .......................................................... 错误!未定义书签。 2.2 传动方案的确定 .............................................................. 错误!未定义书签。 三、 滚轮形式及尺寸参数的确定 .............................................. 错误!未定义书签。 3.1 滚轮形式的确定 .............................................................. 错误!未定义书签。 3.2 滚轮尺寸及中心距的确定 ............................................. 错误!未...
