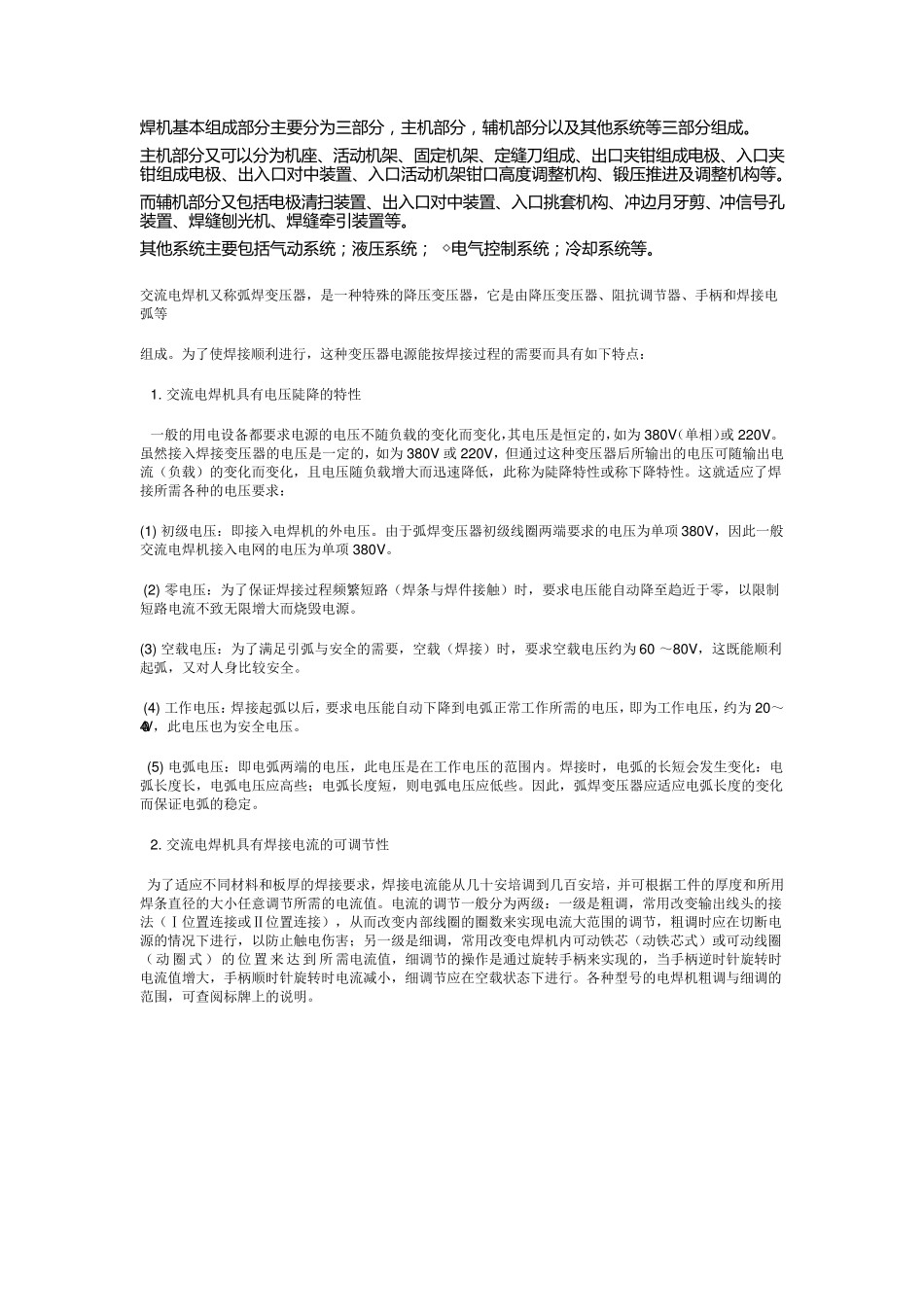

焊 机 基 本 组 成 部 分 主 要 分 为 三 部 分 ， 主 机 部 分 ， 辅 机 部 分 以 及 其 他 系 统 等 三 部 分 组 成 。 主 机 部 分 又 可 以 分 为 机 座 、活 动 机 架 、固 定 机 架 、定 缝 刀 组 成 、出 口 夹 钳 组 成 电 极 、入 口 夹钳 组 成 电 极 、出 入 口 对 中 装 置 、入 口 活 动 机 架 钳 口 高 度 调 整 机 构 、锻 压 推 进 及 调 整 机 构 等 。 而 辅 机 部 分 又 包 括 电 极 清 扫 装 置 、出 入 口 对 中 装 置 、入 口 挑 套 机 构 、冲 边 月 牙 剪 、冲 信 号 孔装 置 、焊 缝 刨 光 机 、焊 缝 牵 引 装 置 等 。 其 他 系 统 主 要 包 括 气 动 系 统 ； 液 压 系 统 ； ◇电 气 控 制 系 统 ； 冷 却 系 统 等 。 交流电焊机又称弧焊变压器，是一种特殊的降压变压器，它是由降压变压器、阻抗调节器、手柄和焊接电弧等 组成。为了使焊接顺利进行，这种变压器电源能按焊接过程的需要而具有如下特点： 1. 交流电焊机具有电压陡降的特性 一般的用电设备都要求电源的电压不随负载的变化而变化，其电压是恒定的，如为 380V（单相）或 220V。虽然接入焊接变压器的电压是一定的，如为 380V 或 220V，但通过这种变压器后所输出的电压可随输出电流（负载）的变化而变化，且电压随负载增大而迅速降低，此称为陡降特性或称下降特性。这就适应了焊接所需各种的电压要求： (1) 初级电压：即接入电焊机的外电压。由于弧焊变压器初级线圈两端要求的电压为单项 380V，因此一般交流电焊机接入电网的电压为单项 380V。 (2) 零电压：为了保证焊接过程频繁短路（焊条与焊件接触）时，要求电压能自动降至趋近于零，以限制短路电流不致无限增大而烧毁电源。 (3) 空载电压：为了满足引弧与安全的需要，空载（焊接）时，要求空载电压约为 60 ～80V，这既能顺利起弧，又对人身比较安全。 (4) 工作电压：焊接起弧以后，要求电压能自动下降到电弧正常工作所需的电压，即为工作电压，约为 20～40 V，此电压也为安全电压。 (5) 电弧电压：即电弧两端的电压，此电压是在工作电压的范围内。焊接时，电弧的长短会发生变化：电弧长度长，电弧电压应高些；电弧长度短，则电弧电压应低些。因此，弧焊变压器应适应电弧长...
