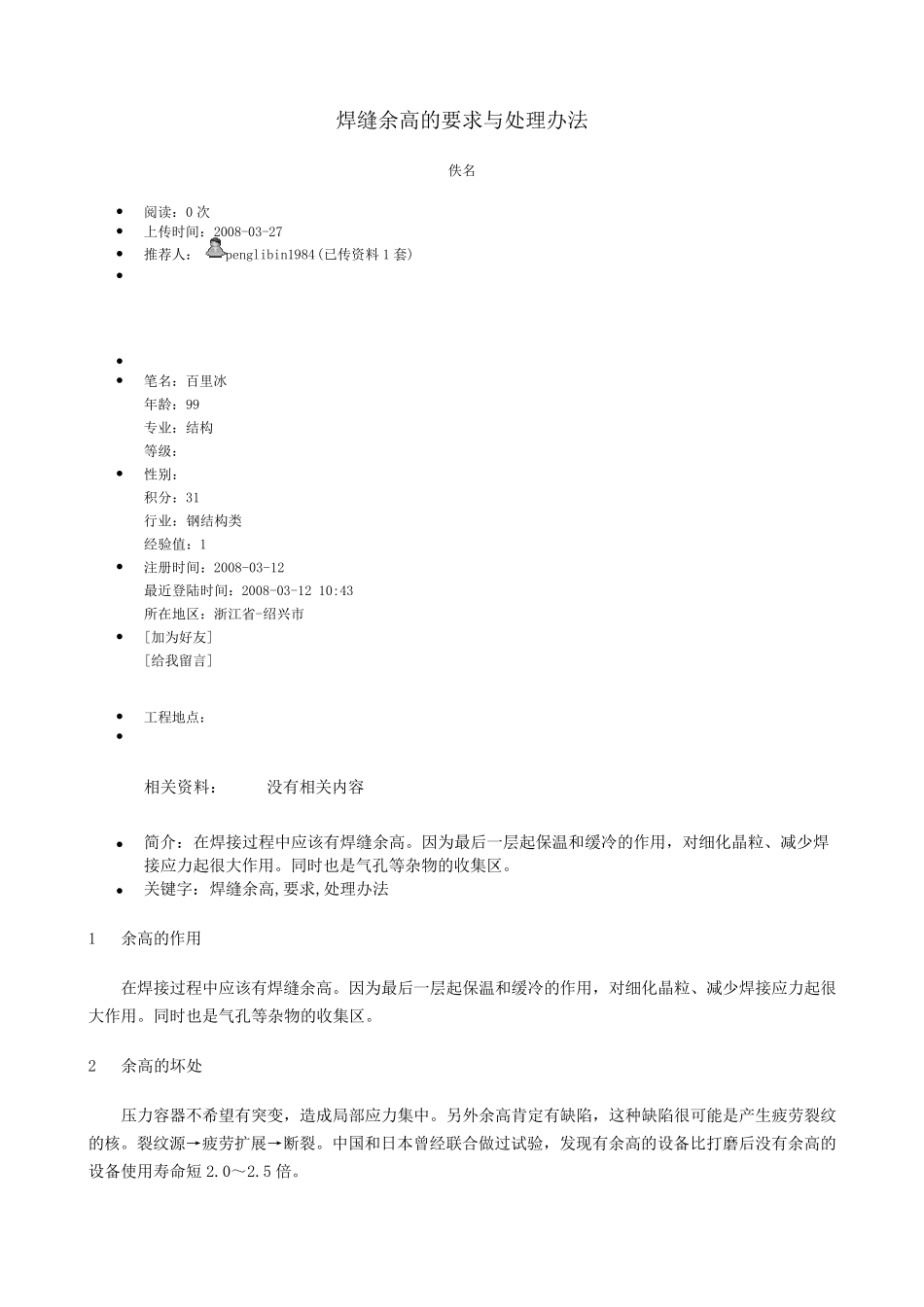

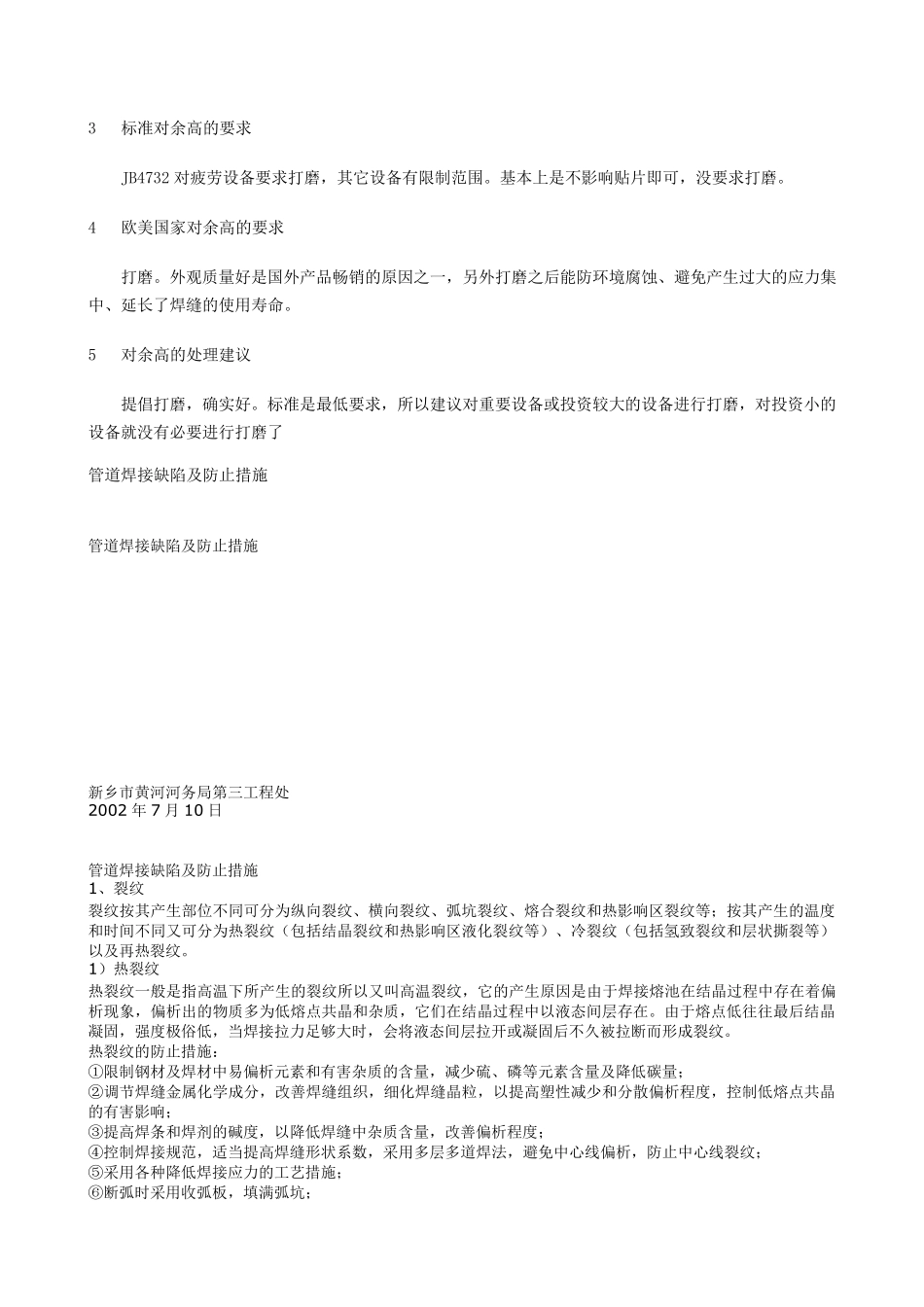

焊 缝 余 高 的 要 求 与 处 理 办 法 佚 名 • 阅 读 : 0 次 • 上 传 时 间 : 2008-03-27 • 推 荐 人 : penglibin1984(已 传 资 料 1 套 ) • • • 笔 名 : 百 里 冰 年 龄 : 99 专 业 : 结 构 等 级 : • 性 别 : 积 分 : 31 行 业 : 钢 结 构 类 经 验 值 : 1 • 注 册 时 间 : 2008-03-12 最 近 登 陆 时 间 : 2008-03-12 10:43 所 在 地 区 : 浙 江 省 -绍 兴 市 • [加 为 好 友 ] [给 我 留 言 ] • 工 程 地 点 : • 相 关 资 料 : 没 有 相 关 内 容 • 简 介 : 在 焊 接 过 程 中 应 该 有 焊 缝 余 高 。 因 为 最 后 一 层 起 保 温 和 缓 冷 的 作 用 , 对 细 化 晶 粒 、 减 少 焊接 应 力 起 很 大 作 用 。 同 时 也 是 气 孔 等 杂 物 的 收 集 区 。 • 关 键 字 : 焊 缝 余 高 ,要 求 ,处 理 办 法 1 余 高 的 作 用 在 焊 接 过 程 中 应 该 有 焊 缝 余 高 。 因 为 最 后 一 层 起 保 温 和 缓 冷 的 作 用 , 对 细 化 晶 粒 、 减 少 焊 接 应 力 起 很大 作 用 。 同 时 也 是 气 孔 等 杂 物 的 收 集 区 。 2 余 高 的 坏 处 压力 容 器不希望有 突变, 造成局部应 力 集 中 。 另外余 高 肯定有 缺陷, 这种缺陷很 可能是 产生疲劳裂纹的 核。 裂纹源→疲劳扩展→断 裂。 中 国 和 日 本 曾 经 联 合 做 过 试 验 , 发 现 有 余 高 的 设 备 比 打 磨 后 没 有 余 高 的设 备 使 用 寿 命 短 2.0~ 2.5 倍 。 3 标 准 对 余 高 的 要 求 JB4732 对 疲 劳 设 备 要 求 打 磨 , 其 它 设 备 有 限 制 范 围 。 基 本 上 是 不 影 响 贴 片 即 可 , 没 要 求 打 磨 。 4 欧 美 国 家 对 余 高 的 要 求 打 磨 。 外 观 质 量 好 是 国 外 产 品 畅 销 的 原 因 之 一 , 另 外 打 磨 之 后 能 防 环 境 腐 蚀 、 避 免 产 生 过 大 的 应 力 集中 、 延 长 了 焊 缝 的 使 用 寿 命 。 5 对 余...
