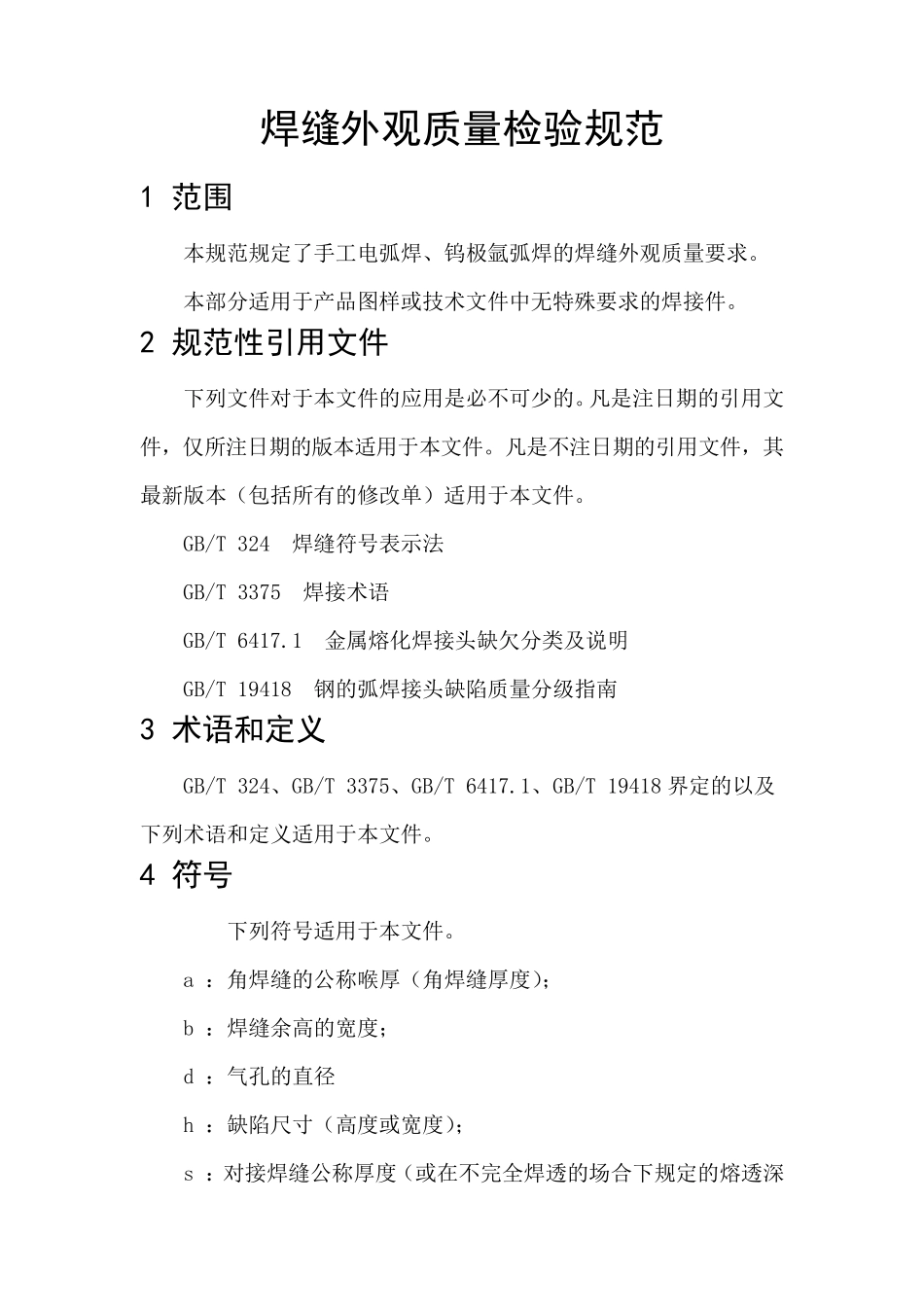

焊缝外观质量检验规范_第1页
1/9

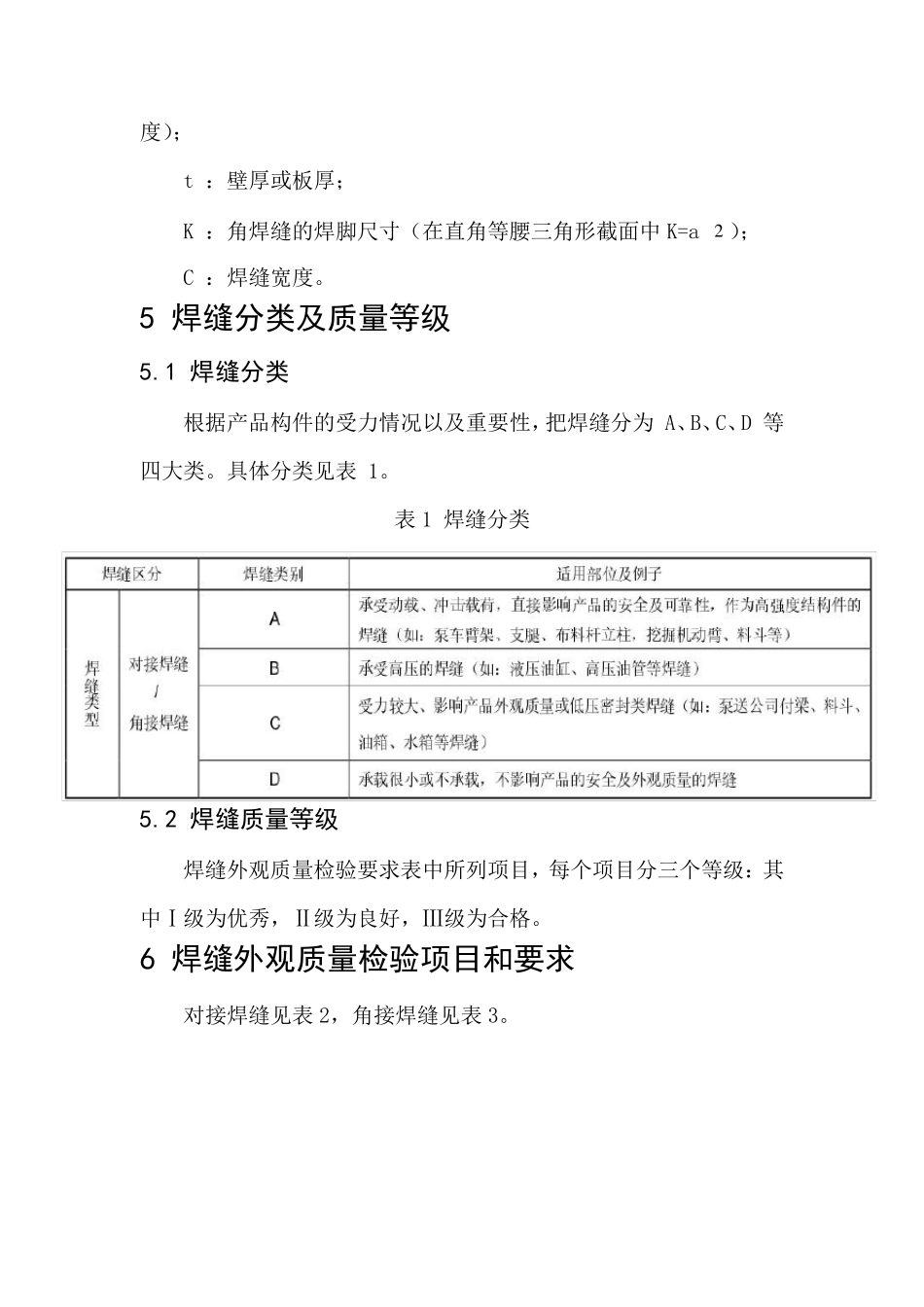

焊缝外观质量检验规范_第2页
2/9

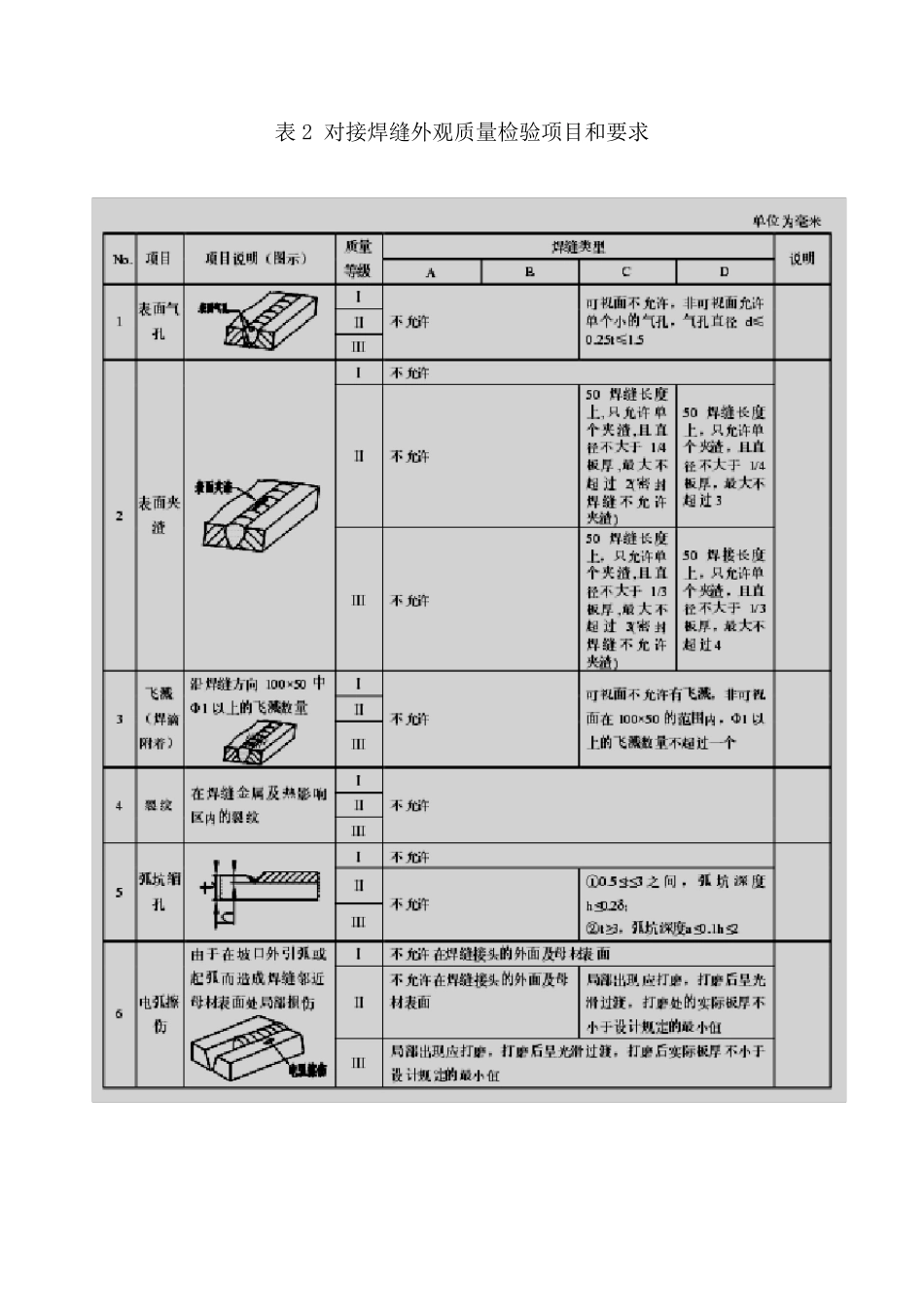

焊缝外观质量检验规范_第3页
3/9
焊缝外观质量检验规范 1 范围 本规范规定了手工电弧焊、钨极氩弧焊的焊缝外观质量要求。 本部分适用于产品图样或技术文件中无特殊要求的焊接件。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 GB/T 324 焊缝符号表示法 GB/T 3375 焊接术语 GB/T 6417.1 金属熔化焊接头缺欠分类及说明 GB/T 19418 钢的弧焊接头缺陷质量分级指南 3 术语和定义 GB/T 324、GB/T 3375、GB/T 6417.1、GB/T 19418 界定的以及下列术语和定义适用于本文件。 4 符号 下列符号适用于本文件。 a :角焊缝的公称喉厚(角焊缝厚度); b :焊缝余高的宽度; d :气孔的直径 h :缺陷尺寸(高度或宽度); s :对接焊缝公称厚度(或在不完全焊透的场合下规定的熔透深度); t :壁厚或板厚; K :角焊缝的焊脚尺寸(在直角等腰三角形截面中K=a2 ); C :焊缝宽度。 5 焊缝分类及质量等级 5.1 焊缝分类 根据产品构件的受力情况以及重要性,把焊缝分为 A、B、C、D 等四大类。具体分类见表 1。 表1 焊缝分类 5.2 焊缝质量等级 焊缝外观质量检验要求表中所列项目,每个项目分三个等级:其中Ⅰ级为优秀,Ⅱ级为良好,Ⅲ级为合格。 6 焊缝外观质量检验项目和要求 对接焊缝见表2,角接焊缝见表3。 表2 对接焊缝外观质量检验项目和要求 表3 角接焊缝外观质量检验项目和要求
