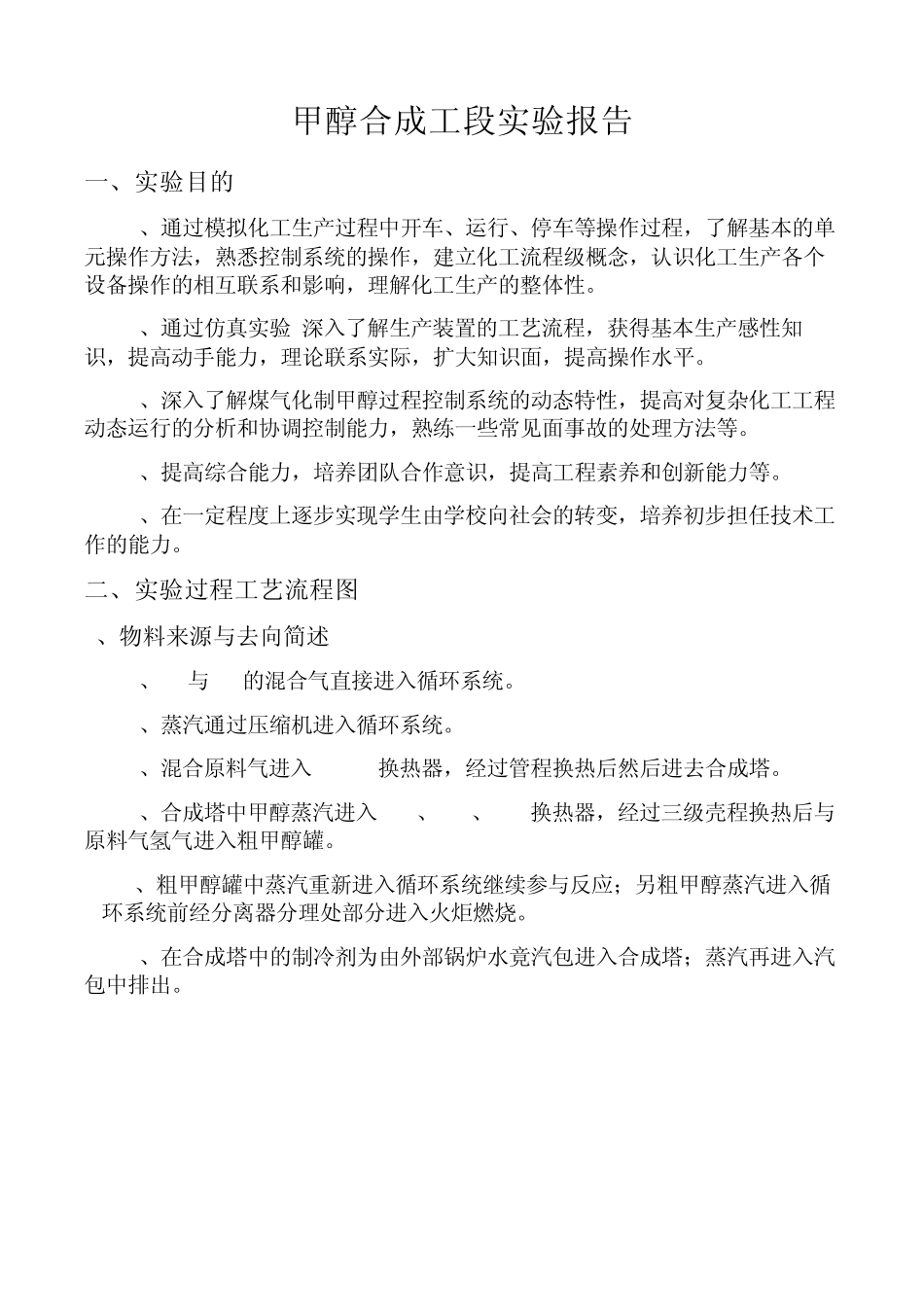

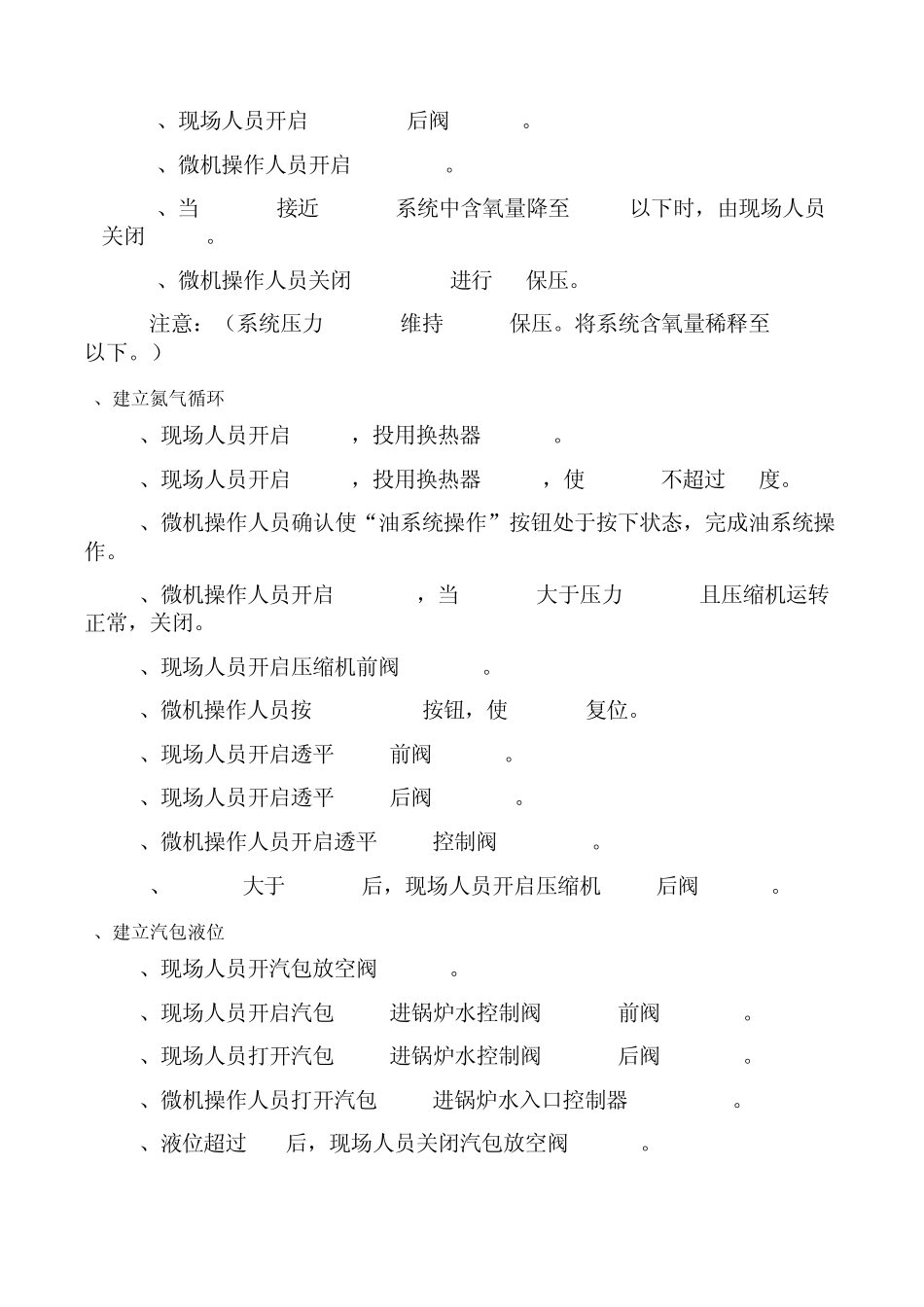

甲醇合成工段实验报告 一、实验目的 1、通过模拟化工生产过程中开车、运行、停车等操作过程,了解基本的单元操作方法,熟悉控制系统的操作,建立化工流程级概念,认识化工生产各个设备操作的相互联系和影响,理解化工生产的整体性。 2、通过仿真实验,深入了解生产装置的工艺流程,获得基本生产感性知识,提高动手能力,理论联系实际,扩大知识面,提高操作水平。 3、深入了解煤气化制甲醇过程控制系统的动态特性,提高对复杂化工工程动态运行的分析和协调控制能力,熟练一些常见面事故的处理方法等。 4、提高综合能力,培养团队合作意识,提高工程素养和创新能力等。 5、在一定程度上逐步实现学生由学校向社会的转变,培养初步担任技术工作的能力。 二、实验过程工艺流程图 1、物料来源与去向简述 1、H2与 CO的混合气直接进入循环系统。 2、蒸汽通过压缩机进入循环系统。 3、混合原料气进入 E-401换热器,经过管程换热后然后进去合成塔。 4、合成塔中甲醇蒸汽进入 401、402、403换热器,经过三级壳程换热后与原料气氢气进入粗甲醇罐。 5、粗甲醇罐中蒸汽重新进入循环系统继续参与反应;另粗甲醇蒸汽进入循环系统前经分离器分理处部分进入火炬燃烧。 6、在合成塔中的制冷剂为由外部锅炉水竟汽包进入合成塔;蒸汽再进入汽包中排出。 2、流程图 P-1H2 CO混合气蒸汽凝液T401C401E401E402E403H2粗甲醇去精馏X401蒸汽锅炉水蒸汽F401R401 · F402· 去火炬 三、实验步骤 1、启动 打开电脑并登录操作平台,与现场设备相连接,准备开始操作。 2、系统置换 1、现场人员确认 F-402液位调节阀 LICA4001的前阀 VD4005关闭。 2、现场人员确认 F-402液位调节阀 LICA4001的后阀 VD4006关闭 3、现场人员确认 F-402液位调节阀 LICA4001的旁路阀 V4003关闭 4、现场人员缓慢开启低压 N2入口阀 V4008。 5、现场人员开启 PRCA4004前阀 VD4003.。 6、现场人员开启PRCA4004后阀VD4004。 7、微机操作人员开启PRCA4004。 8、当PI4001接近0.5MPa系统中含氧量降至0.25%以下时,由现场人员关闭V4008。 9、微机操作人员关闭PRCA4004进行N2保压。 注意:(系统压力PI4001维持0.5MP保压。将系统含氧量稀释至0.25%以下。) 3、建立氮气循环 1、现场人员开启V4010,投用换热器E-402 。 2、现场人员开启V4011,投用换热器E-403,使TR4004不超过60度。 3、微机操作人员确认使“油系统操作”按钮处于按下状态,完成油系统操作。...
