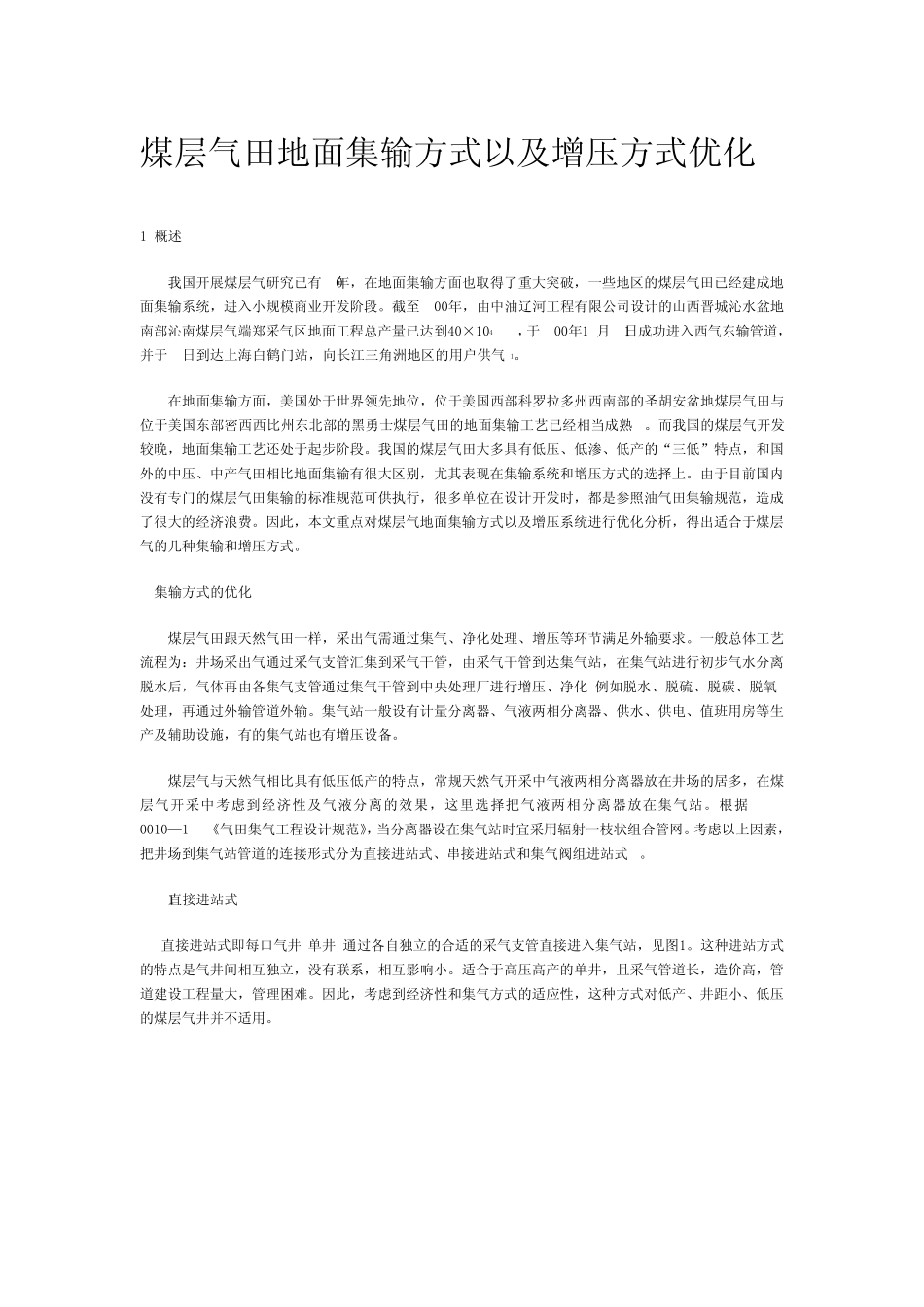

煤层气田地面集输方式以及增压方式优化

煤层气田地面集输方式以及增压方式优化_第1页
1/6

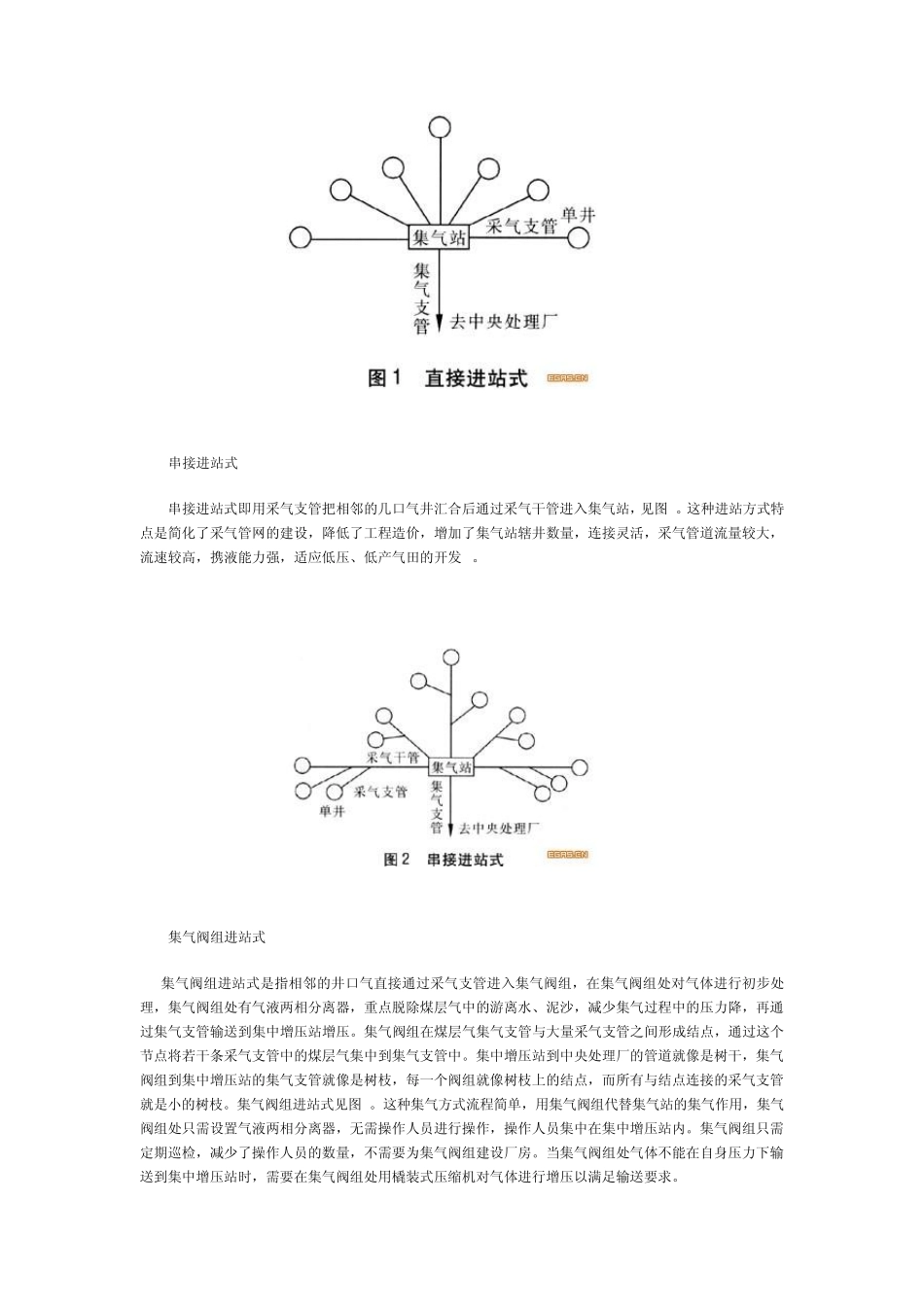

煤层气田地面集输方式以及增压方式优化_第2页
2/6

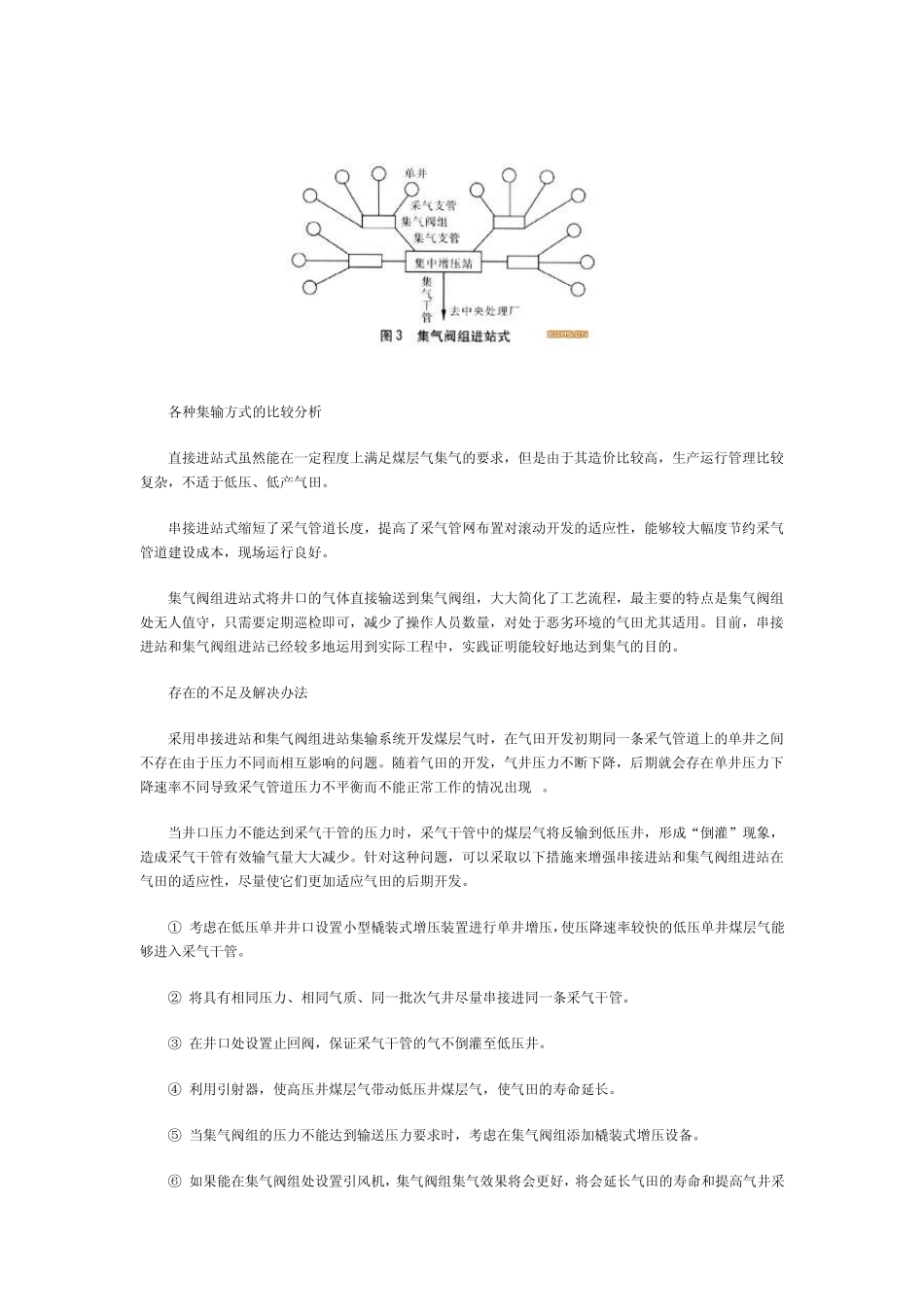

煤层气田地面集输方式以及增压方式优化_第3页
3/6
煤层气田地面集输方式以及增压方式优化 1 概述 我国开展煤层气研究已有20年,在地面集输方面也取得了重大突破,一些地区的煤层气田已经建成地面集输系统,进入小规模商业开发阶段。截至2009年,由中油辽河工程有限公司设计的山西晋城沁水盆地南部沁南煤层气端郑采气区地面工程总产量已达到40×104m3/d,于2009年12月21日成功进入西气东输管道,并于23日到达上海白鹤门站,向长江三角洲地区的用户供气[1]。 在地面集输方面,美国处于世界领先地位,位于美国西部科罗拉多州西南部的圣胡安盆地煤层气田与位于美国东部密西西比州东北部的黑勇士煤层气田的地面集输工艺已经相当成熟[2]。而我国的煤层气开发较晚,地面集输工艺还处于起步阶段。我国的煤层气田大多具有低压、低渗、低产的“三低”特点,和国外的中压、中产气田相比地面集输有很大区别,尤其表现在集输系统和增压方式的选择上。由于目前国内没有专门的煤层气田集输的标准规范可供执行,很多单位在设计开发时,都是参照油气田集输规范,造成了很大的经济浪费。因此,本文重点对煤层气地面集输方式以及增压系统进行优化分析,得出适合于煤层气的几种集输和增压方式。 2 集输方式的优化 煤层气田跟天然气田一样,采出气需通过集气、净化处理、增压等环节满足外输要求。一般总体工艺流程为:井场采出气通过采气支管汇集到采气干管,由采气干管到达集气站,在集气站进行初步气水分离脱水后,气体再由各集气支管通过集气干管到中央处理厂进行增压、净化(例如脱水、脱硫、脱碳、脱氧)处理,再通过外输管道外输。集气站一般设有计量分离器、气液两相分离器、供水、供电、值班用房等生产及辅助设施,有的集气站也有增压设备。 煤层气与天然气相比具有低压低产的特点,常规天然气开采中气液两相分离器放在井场的居多,在煤层气开采中考虑到经济性及气液分离的效果,这里选择把气液两相分离器放在集气站。根据 SY/T 0010—1996《气田集气工程设计规范》,当分离器设在集气站时宜采用辐射一枝状组合管网。考虑以上因素,把井场到集气站管道的连接形式分为直接进站式、串接进站式和集气阀组进站式[3]。 2.1 直接进站式 直接进站式即每口气井(单井)通过各自独立的合适的采气支管直接进入集气站,见图1。这种进站方式的特点是气井间相互独立,没有联系,相互影响小。适合于高压高产的单井,且采气管道长,造价高,管道建设工程量大,管理困难。因此,考虑到经济性和集气方式的适应性,这种方...
