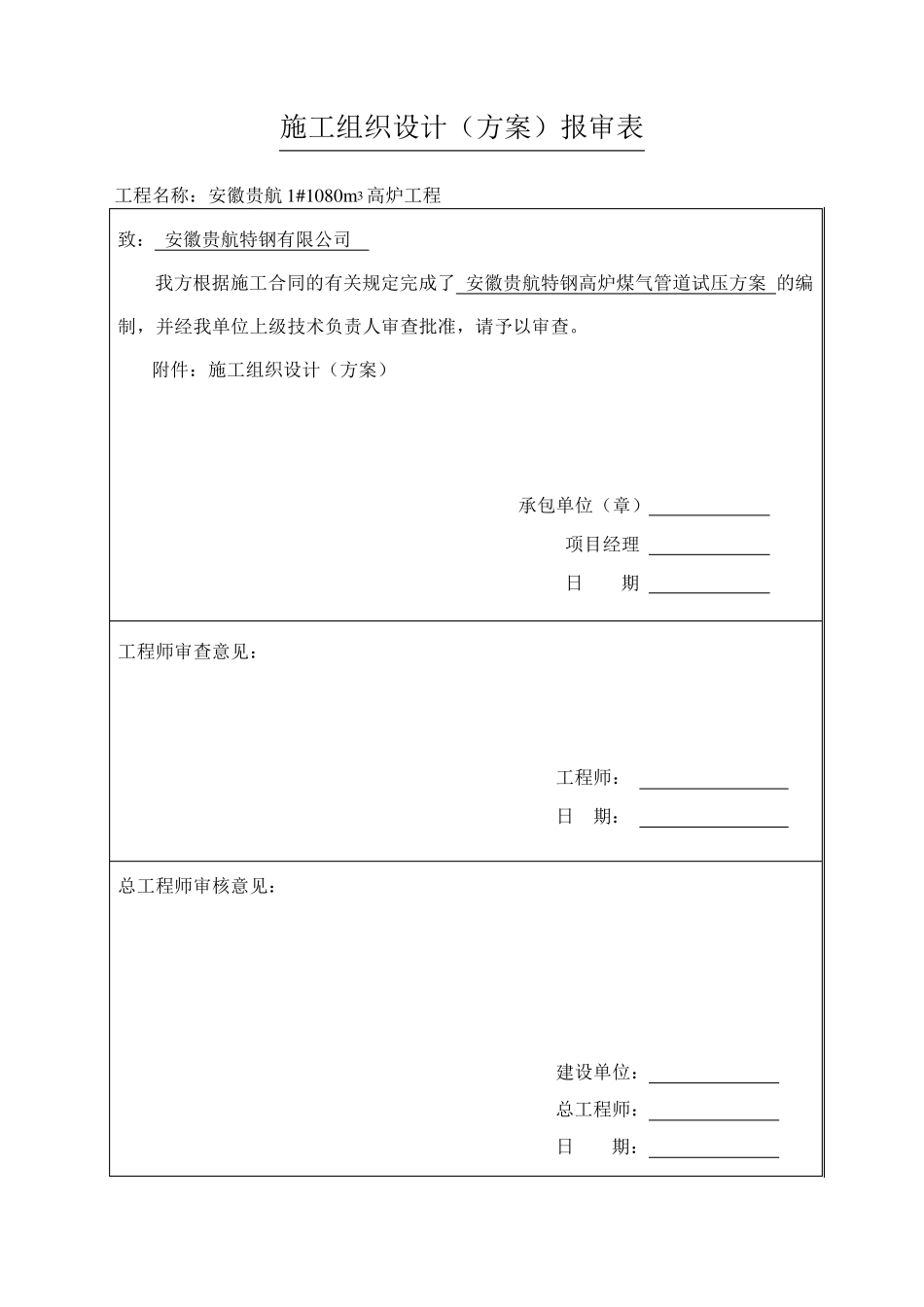

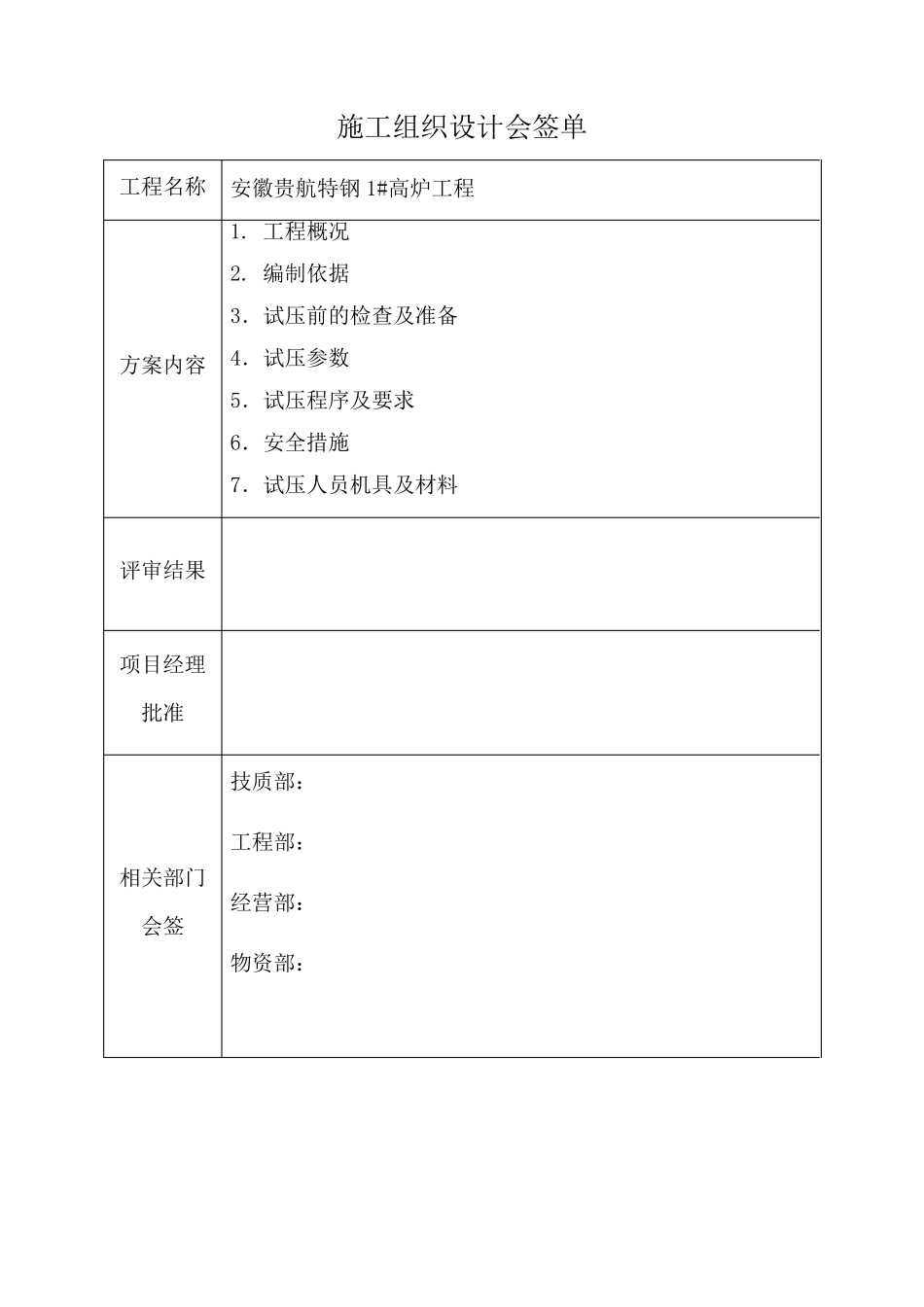

施工组织设计（方案）报审表 工程名称：安徽贵航1#1080m 3 高炉工程 致： 安徽贵航特钢有限公司 我方根据施工合同的有关规定完成了 安徽贵航特钢高炉煤气管道试压方案 的编制，并经我单位上级技术负责人审查批准，请予以审查。 附件：施工组织设计（方案） 承包单位（章） 项目经理 日 期 工程师审查意见： 工程师： 日 期： 总工程师审核意见： 建设单位： 总工程师： 日 期： 施工组织设计会签单 工程名称 安徽贵航特钢1#高炉工程 方案内容 1. 工程概况 2. 编制依据 3．试压前的检查及准备 4．试压参数 5．试压程序及要求 6．安全措施 7．试压人员机具及材料 评审结果 项目经理批准 相关部门会签 技质部： 工程部： 经营部： 物资部： 审 批 栏 安徽贵航特钢高炉项目部： 我公司编制的《安徽贵航特钢高炉煤气管道试压方案》已经有关专业技术人员审核，请贵方予以确认。 安徽贵航特钢高炉工程 煤气管道试压方案 编 制： 日 期： 审 核： 日 期： 批 准： 日 期： 二十冶安徽贵航特钢工程机装项目部 2 0 1 1 年 1 1 月 1 日 一、工程概况 安徽贵航特钢煤气管道系统主要有高炉区域煤气管道、干法除尘煤气及输灰管道、热风炉煤气管道三部分组成。干法除尘至调压阀组为高压煤气管道，其余为低压煤气管道。 高压煤气管道、低压煤气管道分别单独试压。如空压站能投入使用，则利用厂区压缩空气，否则采用移动式空压机进行试压。高压管道总长约 210 米，低压管道总长约 507 米。 二、编制依据 1） 设计图纸及设计施工说明 2） 《工业金属管道工程施工及验收规范》 （GB50235-97） 3） 《压力管道规范 工业管道第五部分：检测与试验》（GB/T20801.5-2006） 三、试压前的检查及准备 1、试压前应检查煤气管道内是否清理干净，清理干净后，将人孔封闭，并检查所有阀门及永久盲板是否已经安装完，焊缝质量是否合格，螺栓是否牢固。 2、检查管道、支架、管托等是否符合设计图纸，波纹补偿器拉杆螺母是否全部锁死 。 3、管道上 的临 时 加 固支撑 是否全部割 除并清理干净。 4、试压用的工具 和 量具 等物 品 是否准备齐 全。 5、试压区域是否清理干净，并设置 警 示 牌 和 防 护 栏 绳 。 6、待 试管道上 爆 破 板、仪 表 等是否已拆 除并加 以 隔 离 。 7、待 试管道与无 关 系统是否已用盲板隔 开 . 8、试压方 案...
