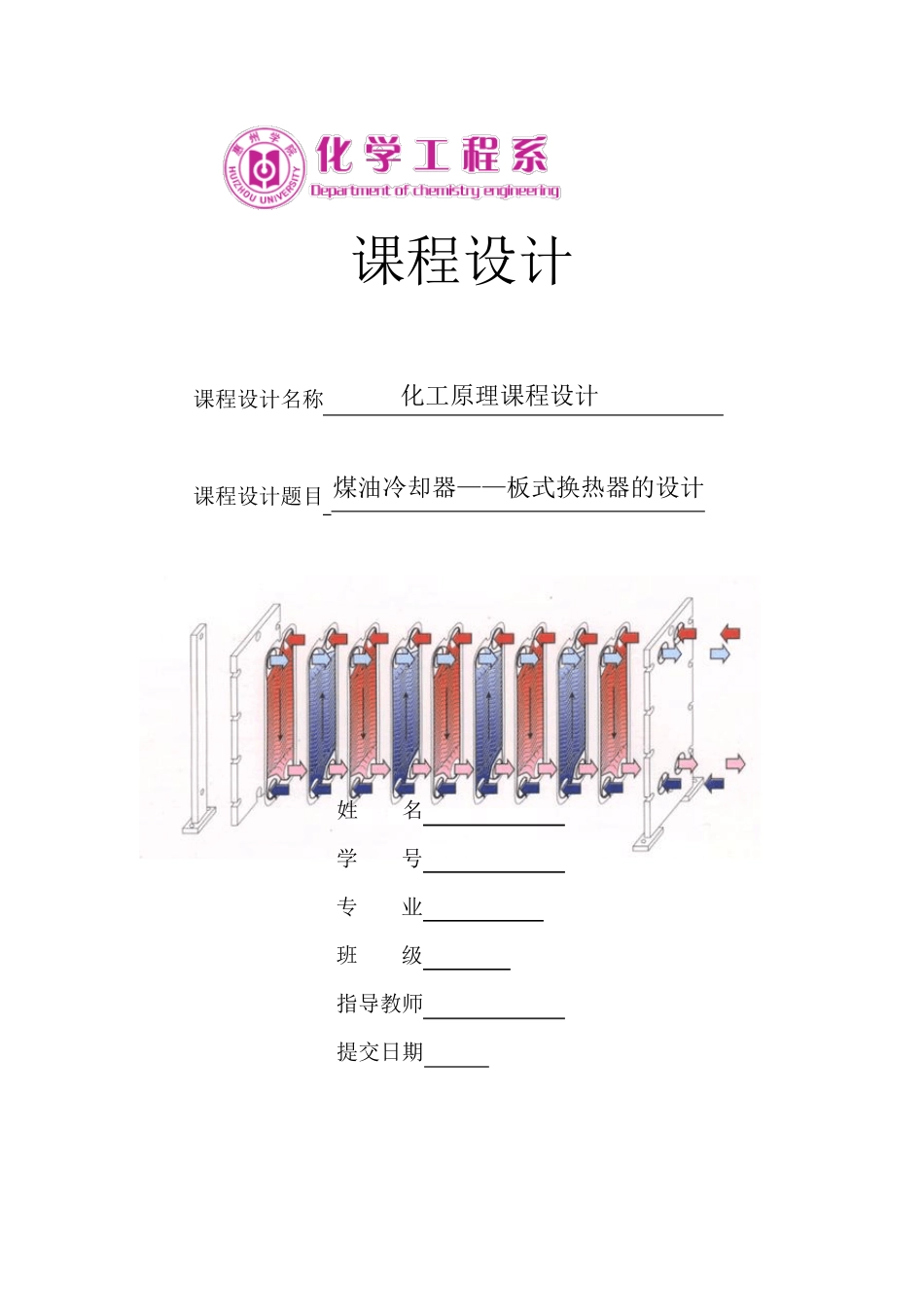

课程设计 课程设计名称 化工原理课程设计 课程设计题目 煤油冷却器——板式换热器的设计 姓 名 学 号 专 业 班 级 指导教师 提交日期 煤油冷却器——板式换热器的设计 1 设计任务书 一、设计题目：煤油冷却器设计 （1）设计课题工程背景： 在石油化工生产过程中，常常需要将各种石油产品如汽油、煤油、柴油等）进行冷却，本设计以某炼油厂冷却煤油产品为例，让学生熟悉列管式换热器的设计过程。 （2）设计的目的： 通过对煤油产品冷却的列管式换热器设计，达到让学生了解该换热器的结构特点，并能根据工艺要求选择适当的类型，同时还能根据传热的基本原理，选择流程，确定换热器的基本尺寸，计算传热面积以及计算流体阻力。 二、设计任务及操作条件 （1）处理能力 (1.5, 2.0， 2.5， 3.0， 3.5，4.0 等)×100 吨/天煤油 （2）设备型式 板式换热器 （3）操作条件 ①煤油：入口温度（140℃、120℃、100℃），出口温度 40℃ ②冷却介质：自来水，入口温度 30℃，出口温度 50℃ ③允许压强降：不大于 105Pa ④每年按 330 天计，每天 24 小时连续运行 （4）设计项目 ①设计方案简介：对确定的工艺流程及换热器型式进行简要论述。 ②换热器的工艺计算：确定换热器的传热面积。 ③换热器的主要结构尺寸设计。 ④主要辅助设备选型。 ⑤绘制换热器总装配图。 煤油冷却器——板式换热器的设计 2 目录 设计任务书…………………………………………………………………....…….1 目录………………………………………………………………………….……....2 前言……………………………………………………………………………….....4 第一章、板式换热器的结构特点和分析………………………………………….5 1 、板式换热器的结构分析……………………………………….…..……5 1.1板式换热器与管壳式换热器的比较………………………..….….5 1.2板式换热器的结构技术特点……………………………....…….....6 2 、板式换热器流程工作原理………………………………………………8 第二章、板式换热器的优缺点及实际应用…………………………...…….…..…9 1 、板式换热器的优缺点………………………………………...….…...…9 1.1板式换热器的特点……………………….………..……..………..9 1.2板式换热器的缺点……………….…............................................1 0 ...
