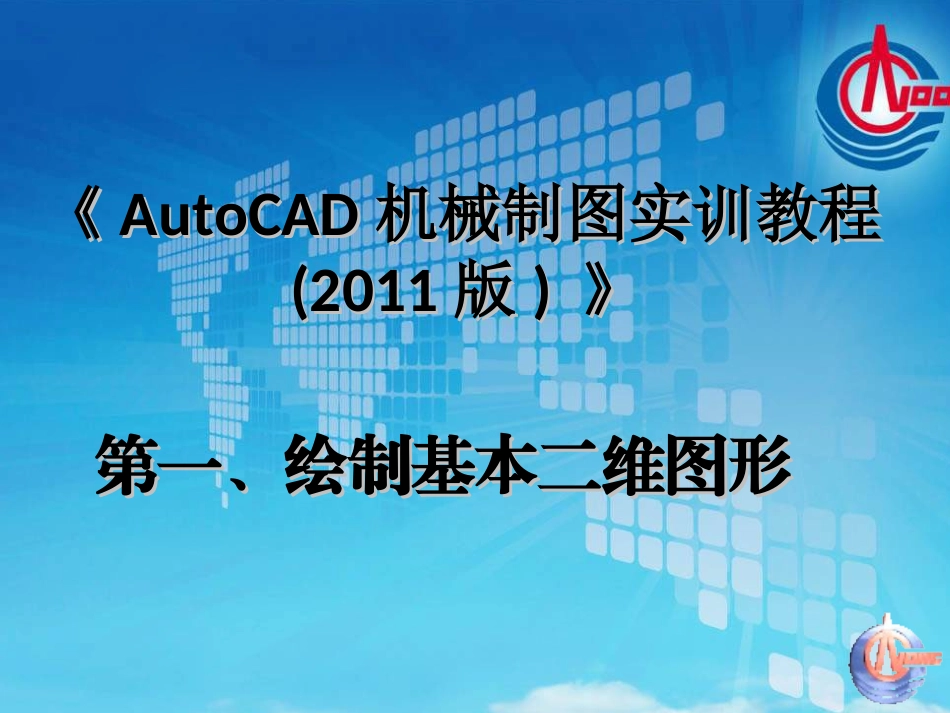

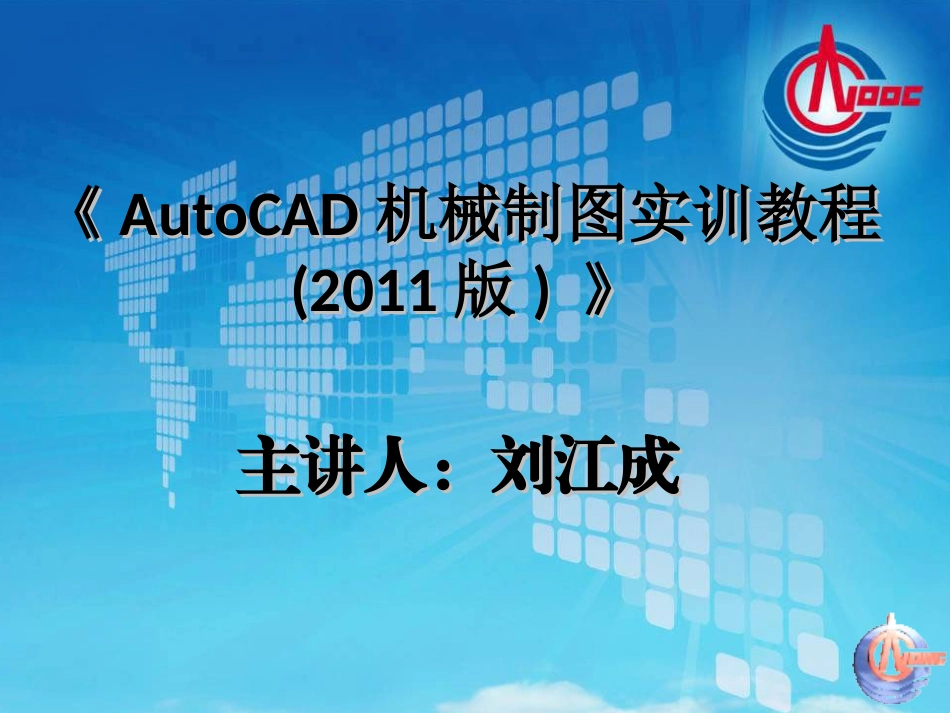

《《AutoCADAutoCAD机械制图实训教程机械制图实训教程(2011(2011版版))》》主讲人：刘江成主讲人：刘江成《《AutoCADAutoCAD机械制图实训教程机械制图实训教程(2011(2011版版))》》第一、绘制基本二维图形第一、绘制基本二维图形在AutoCAD2011中，单击【绘图】工具栏上的【直线】按钮，或者选择【绘图】|【直线】命令，或者直接执行LINE命令，可启动绘制直线段的操作。执行LINE命令，AutoCAD提示：指定第一点:(确定直线段的起点)指定下一点或[放弃(U)]:(确定直线段的另一端点位置，或执行【放弃(U)】选项重新确定起点)1.1绘制直线利用AutoCAD2011，可以绘制直线段、构造线和射线等直线对象。本节介绍这些图形对象的绘制方法。1.1.1绘制直线段指定下一点或[闭合(C)/放弃(U)]:(可以直接按Enter键或Space键结束命令，或在这样的提示下，继续确定直线段的另一端点位置，或执行【放弃(U)】选项取消前一次操作，或执行【闭合(C)】选项创建封闭多边形)指定下一点或[放弃(U)]:(可以直接按Enter键或Space键结束命令，或确定直线段的另一端点位置，或执行【放弃(U)】选项取消前一次操作)1.1.2绘制射线射线是沿单方向无限延长的直线，一般用作辅助线。在AutoCAD2011中，选择【绘图】|【射线】命令，或直接执行RAY命令，可启动绘制射线的操作。执行RAY命令，AutoCAD提示：其中，【指定点】选项用于绘制通过指定两点的构造线。【水平(H)】选项用于绘制通过指定点的水平构造线。【垂直(V)】选项用于绘制垂直构造线。【角度(A)】选项用于绘制沿指定方向或与指定直线之间的夹角为指定角度的构造线。【二等分(B)】选项用于绘制平分由指定3点所确定的角的构造线。【偏移(O)】选项用于绘制与指定直线平行的构造线。1.2绘制曲线曲线对象包括圆、圆弧、椭圆以及椭圆弧等。1.2.1绘制圆指定起点:(确定射线的起点位置)指定通过点:(确定射线通过的任一点。确定后AutoCAD绘出过起点与该点的射线)指定通过点:↙(也可以在这样的提示下继续指定通过点，绘制过同一起点的其他射线)构造线是沿两个方向无限延长的直线，一般也用作辅助线。1.1.3绘制构造线在AutoCAD2011中，单击【绘图】工具栏上的【构造线】按钮，或选择【绘图】|【构造线】命令，或者直接执行XLINE命令，可启动绘制构造线的操作。执行XLINE命令，AutoCAD提示：指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:在AutoCAD2011中，单击【绘图】工具栏上的【圆】按钮，或者直接执行CIRCLE命令，可启动绘制圆的操作。执行CIRCLE命令，AutoCAD提示：指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]其中，【指定圆的圆心】选项用于根据圆心位置以及圆的半径(或直径)来绘制圆。【三点(3P)】选项用于绘制过指定三点的圆。【两点(2P)】选项用于绘制过指定两点，且以这两点之间的距离为直径的圆。【相切、相切、半径(T)】选项用于绘制与已有两对象相切，且半径为给定值的圆。1.2.2绘制圆环在AutoCAD2011中，选择【绘图】|【圆环】命令，或者直接执行DONUT命令，可启动绘制圆环的操作。执行DONUT命令，AutoCAD提示：指定圆环的内径:(输入圆环的内径)指定圆环的外径:(输入圆环的外径)指定圆环的中心点或<退出>:(指定圆环的中心点位置；或按Enter键或Space键，执行【退出】结束命令的执行)1.2.3绘制圆弧在AutoCAD2011中，单击【绘图】工具栏上的【圆弧】按钮，或者直接执行ARC命令，可启动绘制圆弧的操作。AutoCAD提供了多种绘制圆弧的方法，如下图所示为绘制圆弧子菜单。执行ARC命令后，AutoCAD会提示：指定圆弧的起点或[圆心(C)]:此时用户可以执行不同的选项来绘制圆弧。在AutoCAD2011中，单击【绘图】工具栏上的【椭圆】按钮，或者直接执行ELLIPSE命令，可启动绘制椭圆的操作。执行ELLIPSE命令，AutoCAD提示：指定椭圆的轴端点或[圆弧(A)/中心点(C)]:其中，【指定椭圆的轴端点】选项用于根据椭圆某一条轴上的两个端点的位置及其他条件绘制椭圆。【中心点(C)】选项用于根据椭圆的中心位置等绘制椭圆。【圆弧(A)】选项用于绘制椭圆弧。1.2.4绘制椭圆和椭圆弧在AutoCAD中，单击【绘图】工具栏上的【点】按钮，或选择【绘图】|【点】|【多点】或【绘...
