煤矿供电设计规范

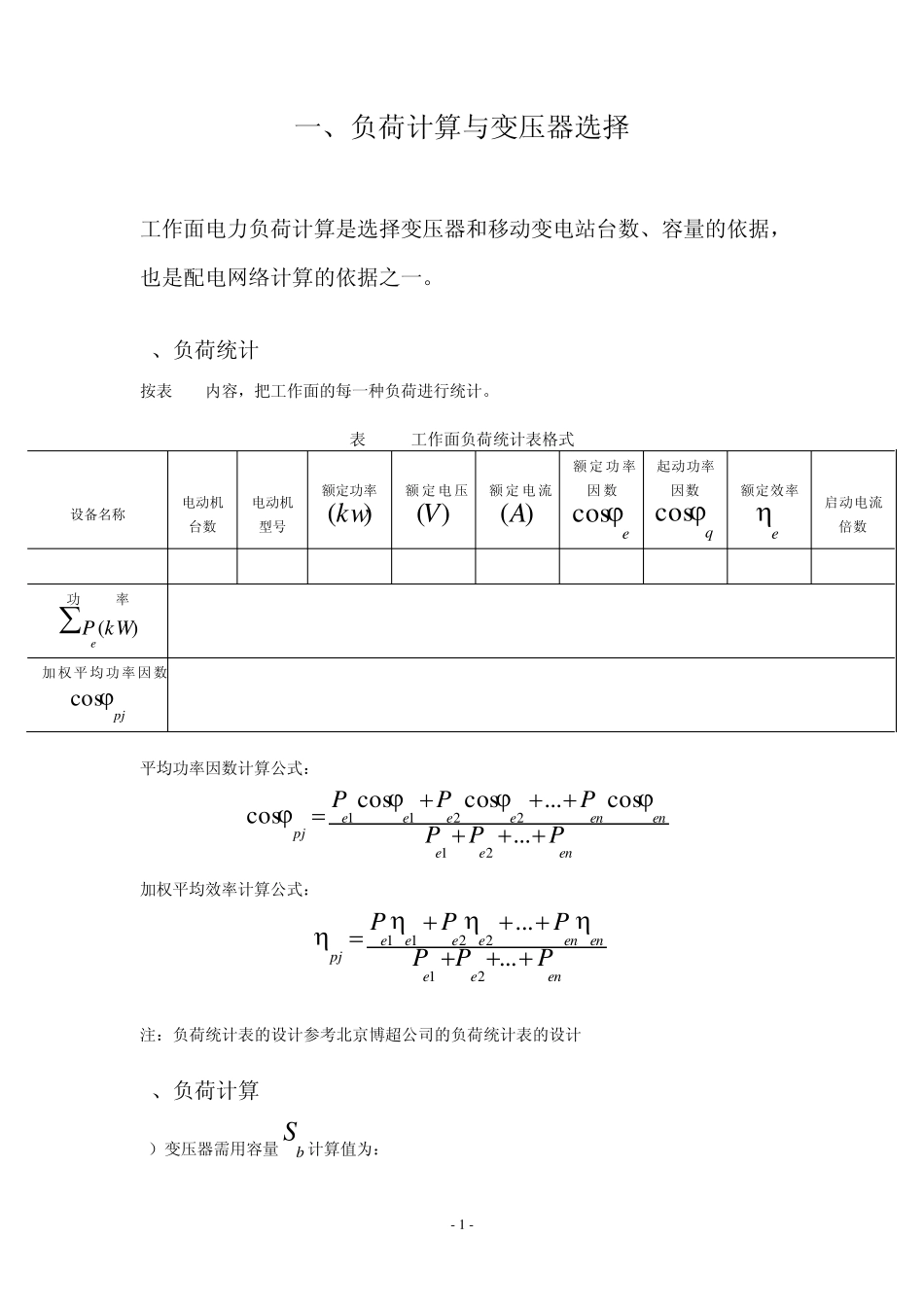

- 1 - 一、负荷计算与变压器选择 工作面电力负荷计算是选择变压器和移动变电站台数、容量的依据，也是配电网络计算的依据之一。 1、负荷统计 按表 1-1内容，把工作面的每一种负荷进行统计。 表 1-1 工作面负荷统计表格式 设备名称 电动机台数 电动机型号 额定功率)(kw 额 定 电 压)(V 额 定 电 流)(A 额 定 功 率因 数 ecos 起动功率因数 qcos 额定效率e 启动电流倍数 功 率)(kWPe 加权平均功率因数pjcos 平均功率因数计算公式： eneeeneneeeepjPPPPPP...cos...coscoscos212211 加权平均效率计算公式： eneeeneneeeepjPPPPPP......212211 注：负荷统计表的设计参考北京博超公司的负荷统计表的设计 2、负荷计算 1）变压器需用容量bS计算值为： - 2 - pjexbPKScos KVA 2）单体支架各用电设备无一定顺序起动的一般机组工作面，按下式计算需用系数： exPPKmax714.0286.0 3）自移式支架，各用电设备按一定顺序起动的机械化采煤工作面，按下式计算需用系数： exPPKmax6.04.0 maxP——最大一台电动机功率，kw。 - 3 - 井下其它用电设备需用系数及平均功率因数表 井下负荷名称 需用系数xK 平均功率因数cos 综采工作面： 综合机械化工作面（自移支架） 一般机械化工作面（单体支架） 一般机械化工作面（倾斜机采面） 缓倾斜煤层（炮采工作面） 急倾斜工作面（炮采工作面） 掘进工作面： 采用掘进机的 非掘进机的 电机车： 架线式电机车 蓄电池电机车 其它运输设备（如输送机、绞车等） 井底车场： 无主排水设备 有主排水设备 ePP/6.04.0max ePP/714.0286.0max 75.0~6.0 5.0~4.0 6.0~5.0 5.0 4.0~3.0 65.0~5.0 8.0 5.0 7.0~6.0 85.0~75.0 7.0 7.0~6.0 7.0~6.0 6.0 7.0 7.0~6.0 6.0 9.0 9.0 7.0 7.0 8.0 - 4 - 二、高压电缆选择计算和校验 1 、按长时负荷电流选择电缆截面 长时负荷电流计算方法：pjpjexegUkPIcos3103  eP ——高压电缆所带的设备额定功率之和kw；（见变压器负荷统计中的结果） xk ——需用系数；计算和选取方法同前。（见变压器负荷统计中的结果） eU ——高压电缆额定电压(V) V10000、V6000； pjcos——加权平均功率因数； （见变压器负荷统计中的结果） pj——加权平均效率。0.8-0.9 2、电缆截面的选择...
