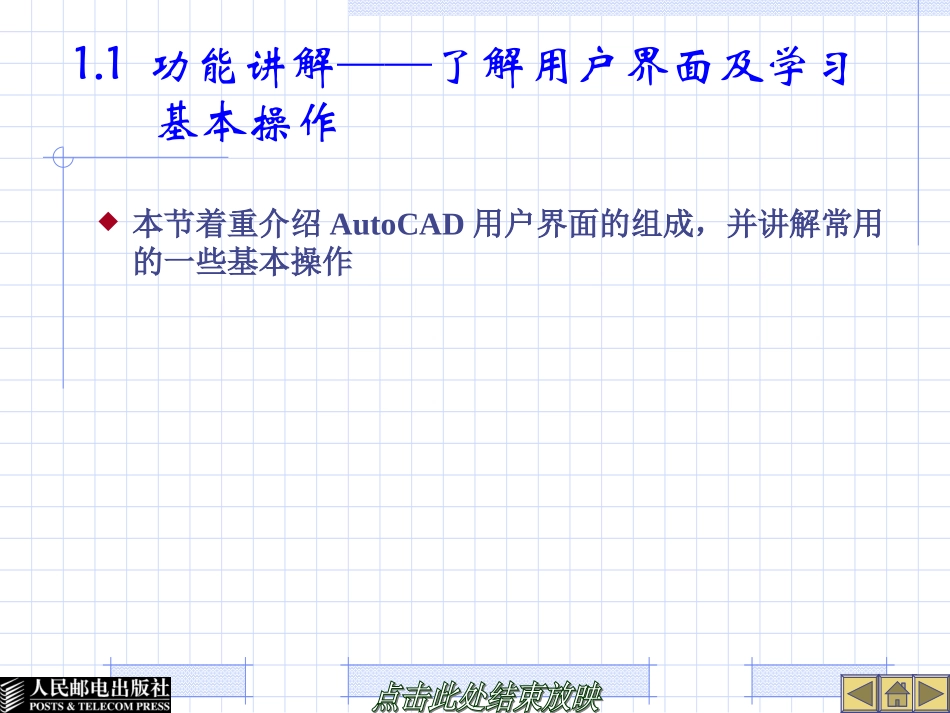

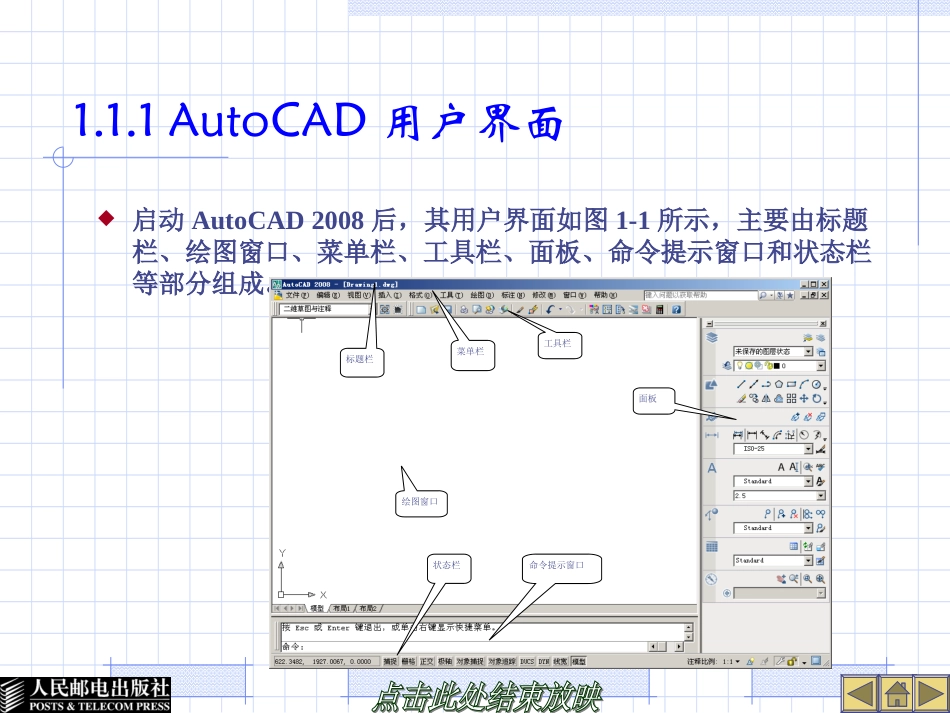

第第11讲讲AutoCADAutoCAD绘图环境及基本绘图环境及基本操作操作AutoCAD用户界面的组成。调用AutoCAD命令的方法。选择对象的常用方法。快速缩放和移动图形。重复命令和取消已执行的操作。图层、线型及线宽等。通过输入点的坐标画线。1.1功能讲解──了解用户界面及学习基本操作本节着重介绍AutoCAD用户界面的组成，并讲解常用的一些基本操作1.1.1AutoCAD用户界面启动AutoCAD2008后，其用户界面如图1-1所示，主要由标题栏、绘图窗口、菜单栏、工具栏、面板、命令提示窗口和状态栏等部分组成。标题栏菜单栏工具栏面板绘图窗口状态栏命令提示窗口1．标题栏标题栏在程序窗口的最上方，它上面显示了AutoCAD的程序图标及当前操作的图形文件名称和路径。和一般的Windows应用程序相似，用户可通过标题栏最右边的3个按钮最小化、最大化和关闭AutoCAD。2．绘图窗口绘图窗口是用户绘图的工作区域，类似于手工作图时的图纸，用户的所有工作结果都反映在此窗口中。虽然AutoCAD提供的绘图区是无穷大的，但用户可根据需要自行设置显示在屏幕上的绘图区域大小，即长、高各有多少数量单位。3．菜单栏单击菜单栏上的菜单项，可弹出对应的下拉菜单。下拉菜单包含了AutoCAD的核心命令和功能，选取其中的某个选项，AutoCAD即会执行相应命令。4．工具栏工具栏包含了许多命令按钮，只需单击某个按钮，AutoCAD即会执行相应命令。有些按钮是单一型的，有些则是嵌套型的（按钮图标右下角带有小黑三角形）。在嵌套型按钮上按住鼠标左键，将弹出嵌套的命令按钮。5．面板【面板】是一种特殊形式的选项板，它由工具按钮及一些功能控件组成，单击【工具】/【选项板】/【面板】即可打开或关闭它。面板的内容与当前的绘图任务相关，在“二维草图与注释”及“三维建模”空间中时，面板包含的内容是不一样的。6．命令提示窗口命令提示窗口位于AutoCAD程序窗口的底部。用户从键盘上输入的命令、AutoCAD的提示及相关信息都反映在此窗口中，该窗口是用户与AutoCAD进行命令交互的窗口。默认情况下，命令提示窗口仅显示两行，用户也可根据需要改变它的大小。将光标放在命令提示窗口的上边缘使其变成双面箭头，按住鼠标左键向上拖动光标就可以增加命令窗口显示的行数。7.状态栏状态栏上将显示绘图过程中的许多信息，如十字形光标的坐标值、一些提示文字等。1.1.2新建及保存图形图形文件的管理一般包括创建新文件、保存文件、打开已有文件及浏览、搜索图形文件等，下面分别对其进行介绍。一、建立新图形文件命令启动方法如下。菜单命令：【文件】/【新建】。工具栏：【标准】工具栏上的按钮。命令：NEW。执行新建图形命令，打开【选择样板】对话框，如图1-3所示。在该对话框中，用户可选择样板文件或基于公制、英制的测量系统，创建新图形。(1)使用样板文件在具体的设计工作中，为使图纸统一，许多项目都需要设定相同标准，如字体、标注样式、图层和标题栏等。建立标准绘图环境的有效方法是使用样板文件，在样板文件中已经保存了各种标准设置，这样每当建立新图形时，就以此文件为原型文件，将它的设置复制到当前图样中，使新图形具有与样板图相同的作图环境。AutoCAD中有许多标准的样板文件，它们都保存在AutoCAD安装目录中的“Template”文件夹里，扩展名为“.dwt”。用户也可根据需要建立自己的标准样板。(2)使用默认设置在【选择样板】对话框的按钮旁边有一个按钮，单击此按钮，弹出下拉列表，该列表中包含以下两个选项。无样板打开-英制：基于英制测量系统创建新图形。系统使用内部默认值控制文字、标注、默认线型和填充图案文件等。无样板打开-公制：基于公制测量系统创建新图形。系统使用内部默认值控制文字、标注、默认线型和填充图案文件等。二、保存图形文件将图形文件存入磁盘时，一般采取两种方式，一种是以当前文件名保存图形，另一种是指定新文件名保存图形。（1）快速保存命令启动方法如下。菜单命令：【文件】/【保存】。工具栏：【标准】工具栏上的按钮。命令：QSAVE。执行快速保存命令后，系统将当前图形文件以...
