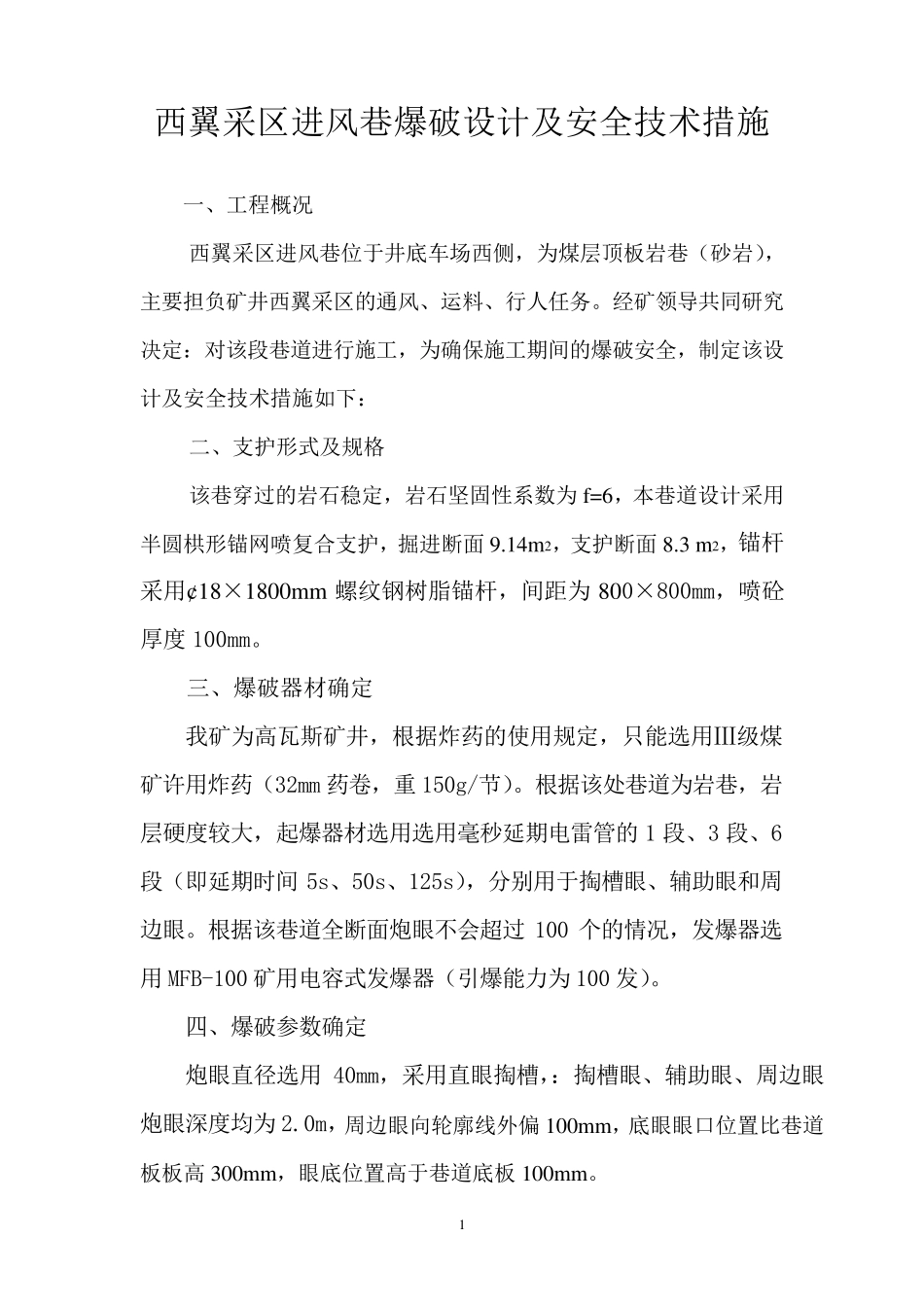

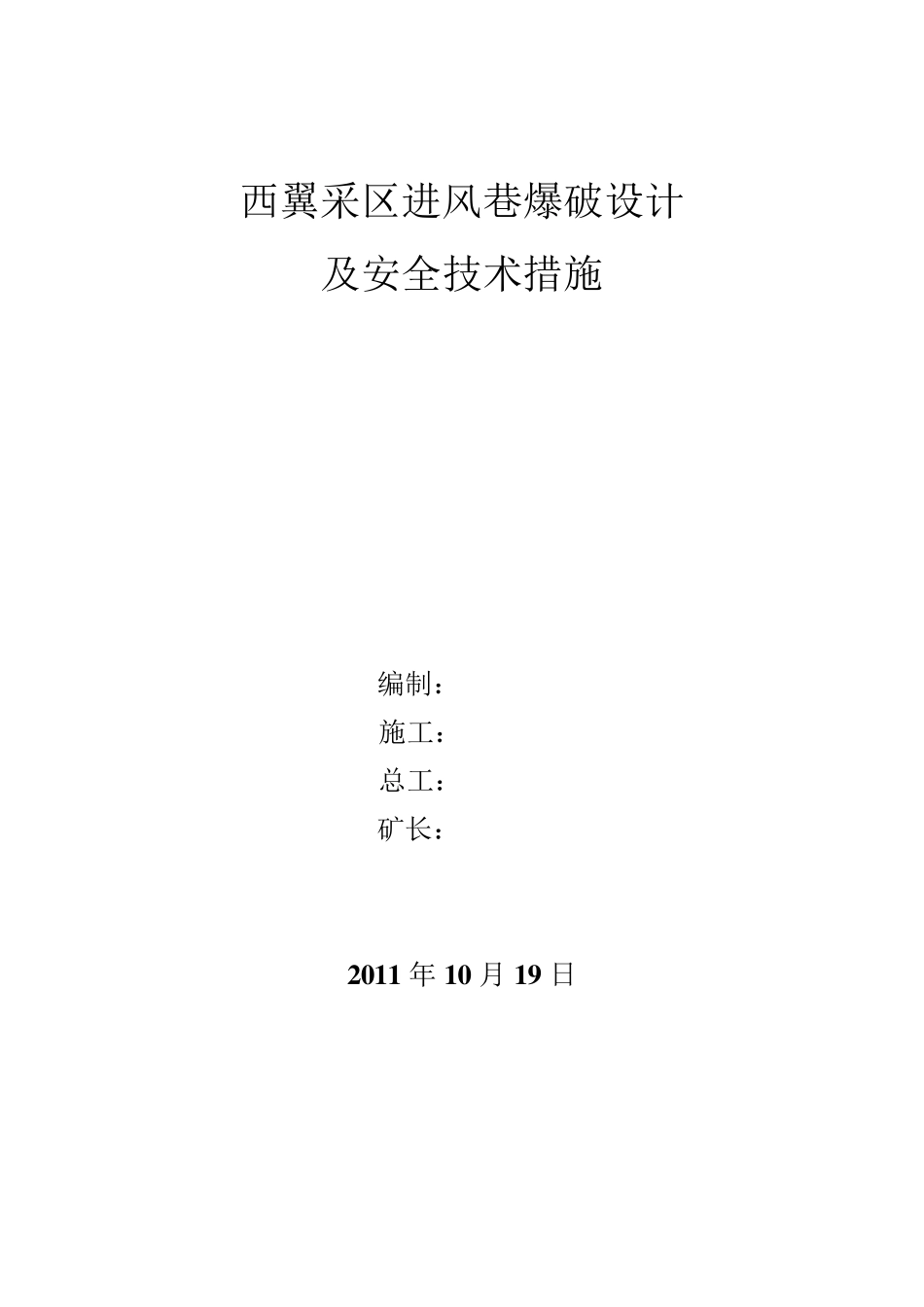

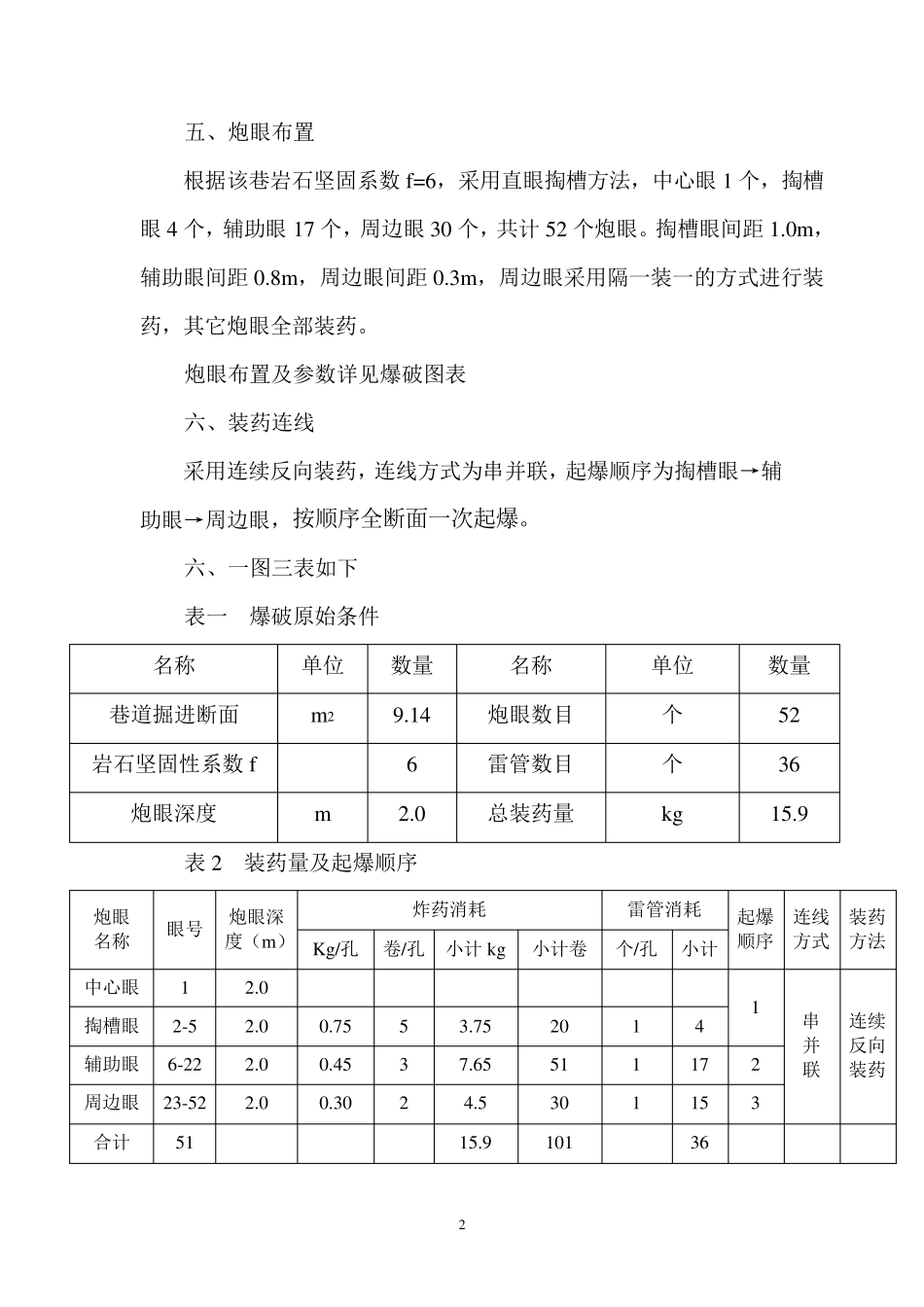

西翼采区进风巷爆破设计 及安全技术措施 编制: 施工: 总工: 矿长: 2 0 1 1 年 1 0 月 1 9 日 1 西翼采区进风巷爆破设计及安全技术措施 一、工程概况 西翼采区进风巷位于井底车场西侧,为煤层顶板岩巷(砂岩),主要担负矿井西翼采区的通风、运料、行人任务。经矿领导共同研究决定:对该段巷道进行施工,为确保施工期间的爆破安全,制定该设计及安全技术措施如下: 二、支护形式及规格 该巷穿过的岩石稳定,岩石坚固性系数为f=6,本巷道设计采用半圆栱形锚网喷复合支护,掘进断面9.14m2,支护断面8.3 m2,锚杆采用¢18×1800mm 螺纹钢树脂锚杆,间距为800×800mm,喷砼厚度 100mm。 三、爆破器材确定 我矿为高瓦斯矿井,根据炸药的使用规定,只能选用Ⅲ级煤矿许用炸药(32mm 药卷,重150g/节)。根据该处巷道为岩巷,岩层硬度较大,起爆器材选用选用毫秒延期电雷管的1 段、3 段、6段(即延期时间5s、50s、125s),分别用于掏槽眼、辅助眼和周边眼。根据该巷道全断面炮 眼不 会 超 过100 个 的情 况,发 爆器选用MFB-100 矿用电容 式发 爆器(引 爆能力 为100 发 )。 四 、爆破参 数确定 炮 眼直 径 选用40mm,采用直 眼掏槽,:掏槽眼、辅助眼、周边眼炮 眼深 度均 为2.0m,周边眼向 轮 廓 线 外 偏 100mm,底眼眼口 位置 比 巷道板板高 300mm,眼底位置 高于巷道底板100mm。 2 五、炮眼布置 根据该巷岩石坚固系数f=6,采用直眼掏槽方法,中心眼1 个,掏槽眼4 个,辅助眼17 个,周边眼30 个,共计52 个炮眼。掏槽眼间距1.0m ,辅助眼间距0.8m ,周边眼间距0.3m ,周边眼采用隔一装一的方式进行装药,其它炮眼全部装药。 炮眼布置及参数详见爆破图表 六、装药连线 采用连续反向装药,连线方式为串并联,起爆顺序为掏槽眼→辅助眼→周边眼,按顺序全断面一次起爆。 六、一图三表如下 表一 爆破原始条件 名称 单位 数量 名称 单位 数量 巷道掘进断面 m 2 9.14 炮眼数目 个 52 岩石坚固性系数f 6 雷管数目 个 36 炮眼深度 m 2.0 总装药量 kg 15.9 表2 装药量及起爆顺序 炮眼 名称 眼号 炮眼深度(m ) 炸药消耗 雷管消耗 起爆顺序 连线方式 装药方法 Kg/孔 卷/孔 小计kg 小计卷 个/孔 小计 中心眼 1 2.0 1 串 并 联 连续反向装药 掏槽眼 2-5 2.0 0.75 5 3.75 20 1 4 辅助眼 6-22 2.0 0.45 ...
