煤矿掘进巷道过断层安全技术措施VIP专享

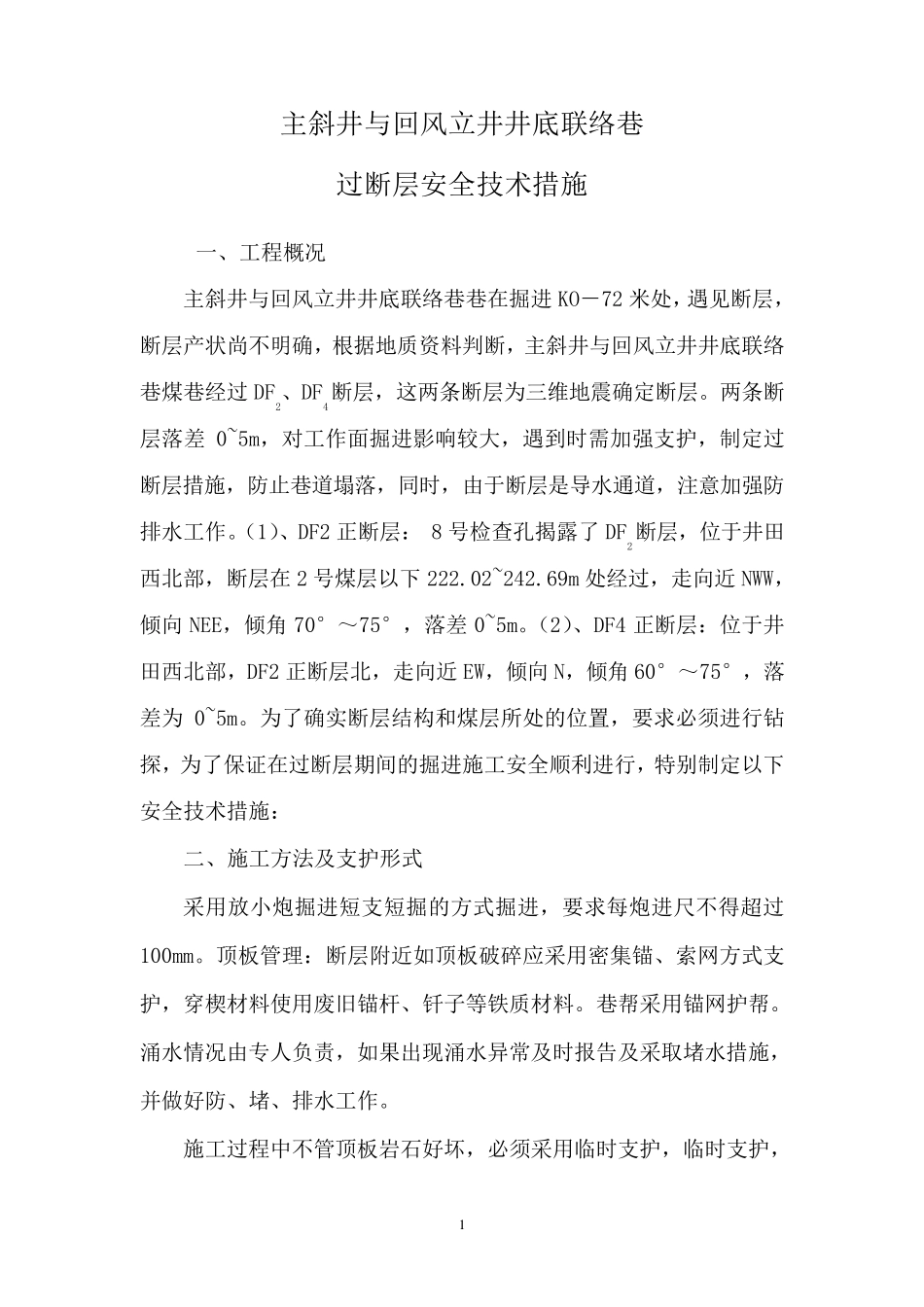

1 主斜井与回风立井井底联络巷 过断层安全技术措施 一、工程概况 主斜井与回风立井井底联络巷巷在掘进KO－72 米处，遇见断层，断层产状尚不明确，根据地质资料判断，主斜井与回风立井井底联络巷煤巷经过DF2、DF4断层，这两条断层为三维地震确定断层。两条断层落差0~5m，对工作面掘进影响较大，遇到时需加强支护，制定过断层措施，防止巷道塌落，同时，由于断层是导水通道，注意加强防排水工作。（1）、DF2 正断层： 8 号检查孔揭露了DF2断层，位于井田西北部，断层在2 号煤层以下222.02~242.69m 处经过，走向近NWW，倾向NEE，倾角70°～75°，落差0~5m。（2）、DF4 正断层：位于井田西北部，DF2 正断层北，走向近EW，倾向N，倾角60°～75°，落差为0~5m。为了确实断层结构和煤层所处的位置，要求必须进行钻探，为了保证在过断层期间的掘进施工安全顺利进行，特别制定以下安全技术措施： 二、施工方法及支护形式 采用放小炮掘进短支短掘的方式掘进，要求每炮进尺不得超过100mm。顶板管理：断层附近如顶板破碎 应 采用密 集 锚 、索 网 方式支护，穿 楔 材 料使 用废 旧 锚 杆 、钎 子 等 铁 质材 料。巷帮 采用锚 网 护帮 。涌 水情 况由专 人 负 责 ，如果 出 现 涌 水异 常 及时报 告 及采取 堵 水措施，并 做 好 防、堵 、排水工作。 施工过程中 不管顶板岩 石 好 坏 ，必须采用临 时支护，临 时支护， 2 采用前探梁支护, 前探梁用10#槽钢制成，长4.0 米，共六根，间距500mm.吊挂采用18mm 圆钢制成吊环，吊环规格为Φ80mm 圆形，吊环上焊有 Φ20mm 的螺帽。 支护时，先将吊环宁在打注好的锚杆外露端，每根前探梁通过两个吊环吊挂。由外向里推移至工作面。前探梁 上好后用刹顶木背紧刹牢。爆破采用短掘的方式，爆破后及时安装前探梁，顶部锚网+锚索支护完成后取下前探梁，做到工作面不空顶。爆破后最大控顶距离不超过 1500mm. ㈠、前探梁临时支护方法 1、掘进迎头响炮后，先进行敲帮问顶，敲帮问顶结束后，由班长及有经验的老工人进行前探梁临时支护。 2、在耙装工作结束后，班长率先进入迎头查看情况，并指挥老工人进行敲帮问顶，敲帮问顶结束后再用点柱把顶板控制好。 3、达到锚杆间排距应及时打设锚杆，打锚杆时必须在有点柱的临时支护下进行。 4、打完锚杆确认迎头无问题后将前探梁撤掉并回收以备下次使用。 使用时必须遵守以下规定： 1、严格执行敲帮...
