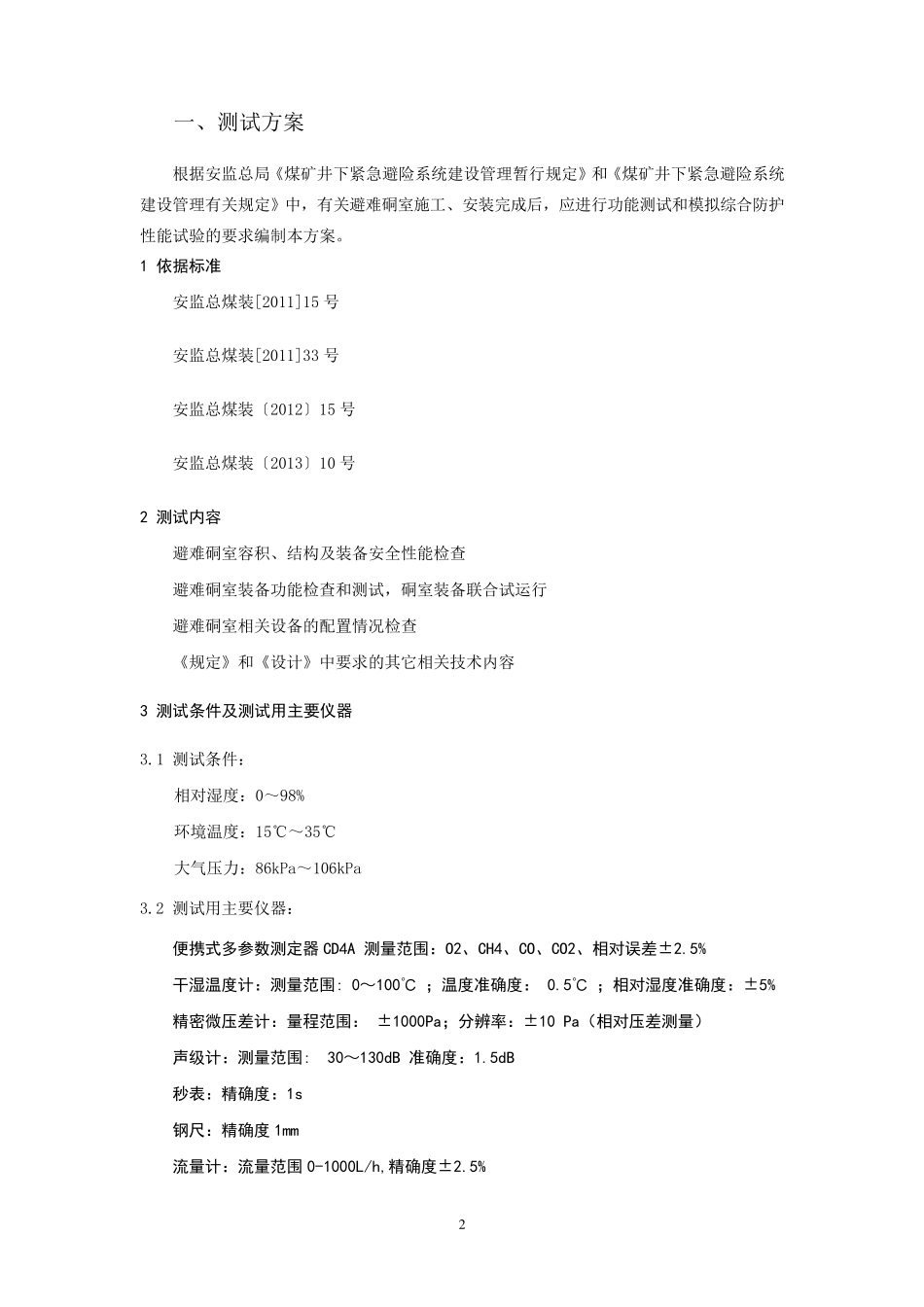

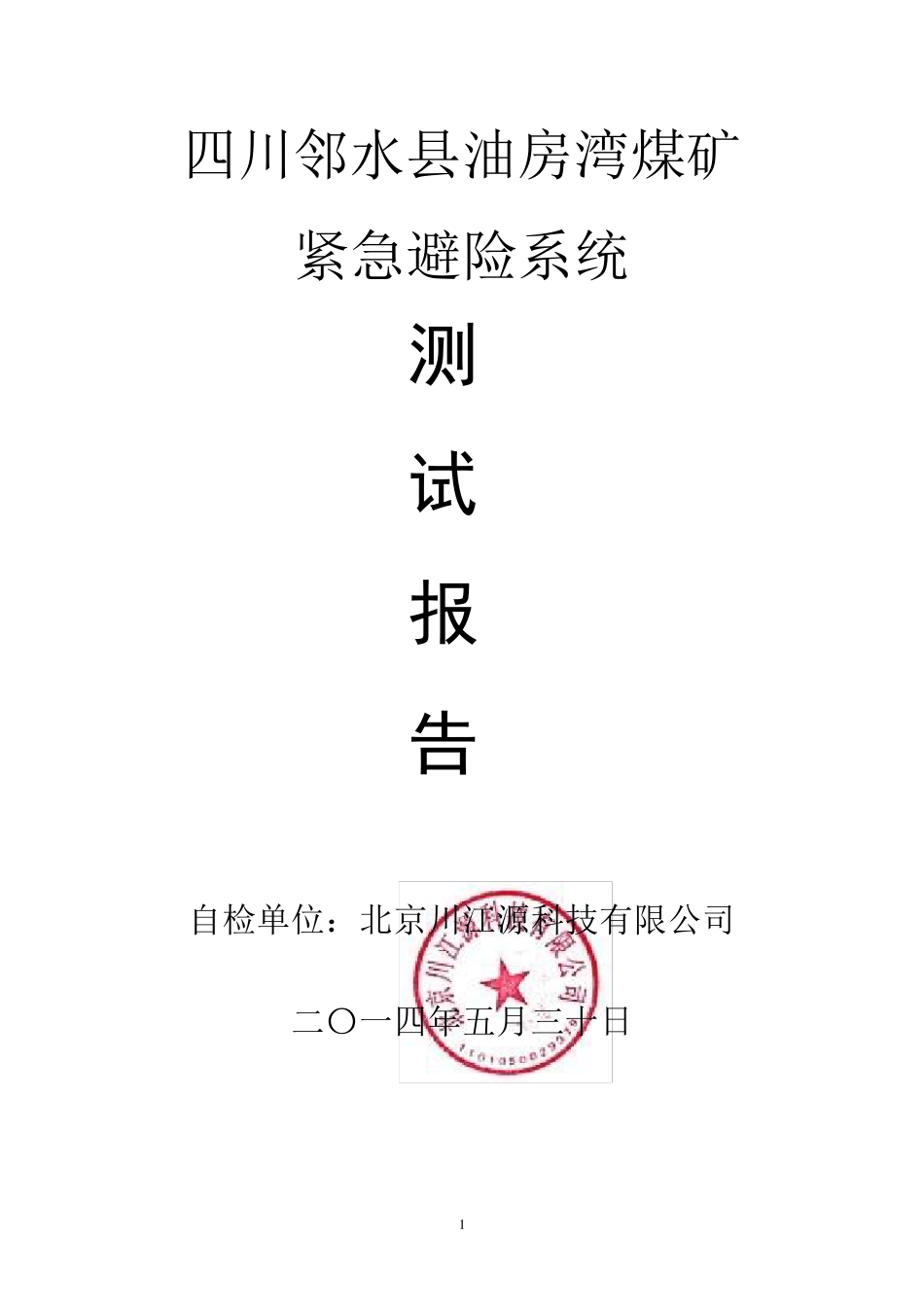

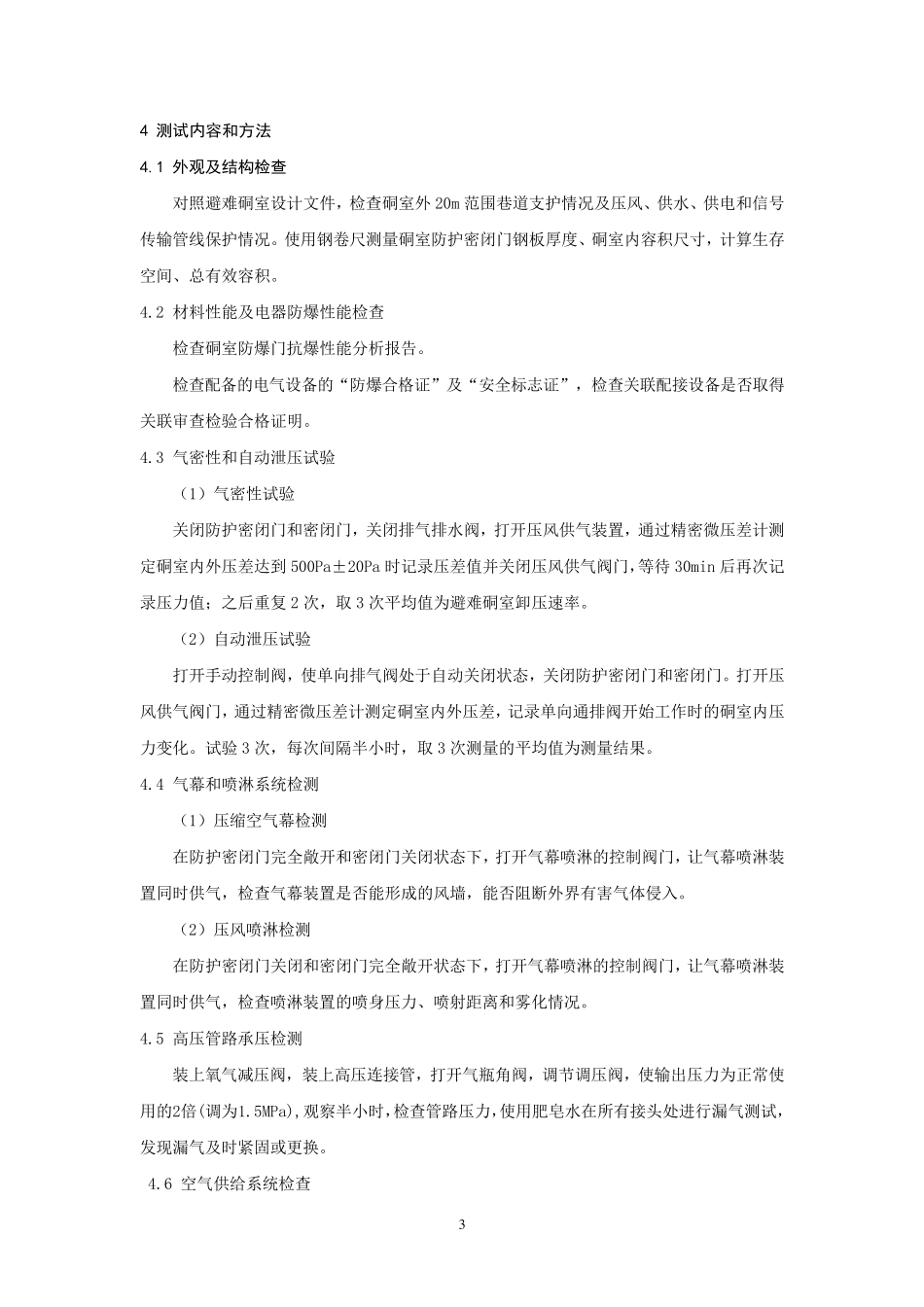

1 四川邻水县油房湾煤矿 紧急避险系统 测 试 报 告 自检单位：北京川江源科技有限公司 二〇一四年五月三十日 2 一、测试方案 根据安监总局《煤矿井下紧急避险系统建设管理暂行规定》和《煤矿井下紧急避险系统建设管理有关规定》中，有关避难硐室施工、安装完成后，应进行功能测试和模拟综合防护性能试验的要求编制本方案。 1 依据标准 安监总煤装[2011]15 号 安监总煤装[2011]33 号 安监总煤装〔2012〕15 号 安监总煤装〔2013〕10 号 2 测试内容 避难硐室容积、结构及装备安全性能检查 避难硐室装备功能检查和测试，硐室装备联合试运行 避难硐室相关设备的配置情况检查 《规定》和《设计》中要求的其它相关技术内容 3 测试条件及测试用主要仪器 3.1 测试条件： 相对湿度：0～98% 环境温度：15℃～35℃ 大气压力：86kPa～106kPa 3.2 测试用主要仪器： 便携式多参数测定器CD4A 测量范围：O2、CH4、CO、CO2、相对误差±2.5% 干湿温度计：测量范围: 0～100℃ ；温度准确度： 0.5℃ ；相对湿度准确度：±5% 精密微压差计：量程范围： ±1000Pa；分辨率：±10 Pa（相对压差测量） 声级计：测量范围: 30～130dB 准确度：1.5dB 秒表：精确度：1s 钢尺：精确度 1mm 流量计：流量范围0-1000L/h,精确度±2.5% 3 4 测试内容和方法 4.1 外观及结构检查 对照避难硐室设计文件，检查硐室外20m 范围巷道支护情况及压风、供水、供电和信号传输管线保护情况。使用钢卷尺测量硐室防护密闭门钢板厚度、硐室内容积尺寸，计算生存空间、总有效容积。 4.2 材料性能及电器防爆性能检查 检查硐室防爆门抗爆性能分析报告。 检查配备的电气设备的“防爆合格证”及“安全标志证”，检查关联配接设备是否取得关联审查检验合格证明。 4.3 气密性和自动泄压试验 （1）气密性试验 关闭防护密闭门和密闭门，关闭排气排水阀，打开压风供气装置，通过精密微压差计测定硐室内外压差达到500Pa±20Pa 时记录压差值并关闭压风供气阀门，等待 30min 后再次记录压力值；之后重复2 次，取3 次平均值为避难硐室卸压速率。 （2）自动泄压试验 打开手动控制阀，使单向排气阀处于自动关闭状态，关闭防护密闭门和密闭门。打开压风供气阀门，通过精密微压差计测定硐室内外压差，记录单向通排阀开始工作时的硐室内压力变化。试验3 次，每次间隔半小时，取3 次测量的平均值为测量结果。 4.4 气幕 和喷 淋 系 统 ...
