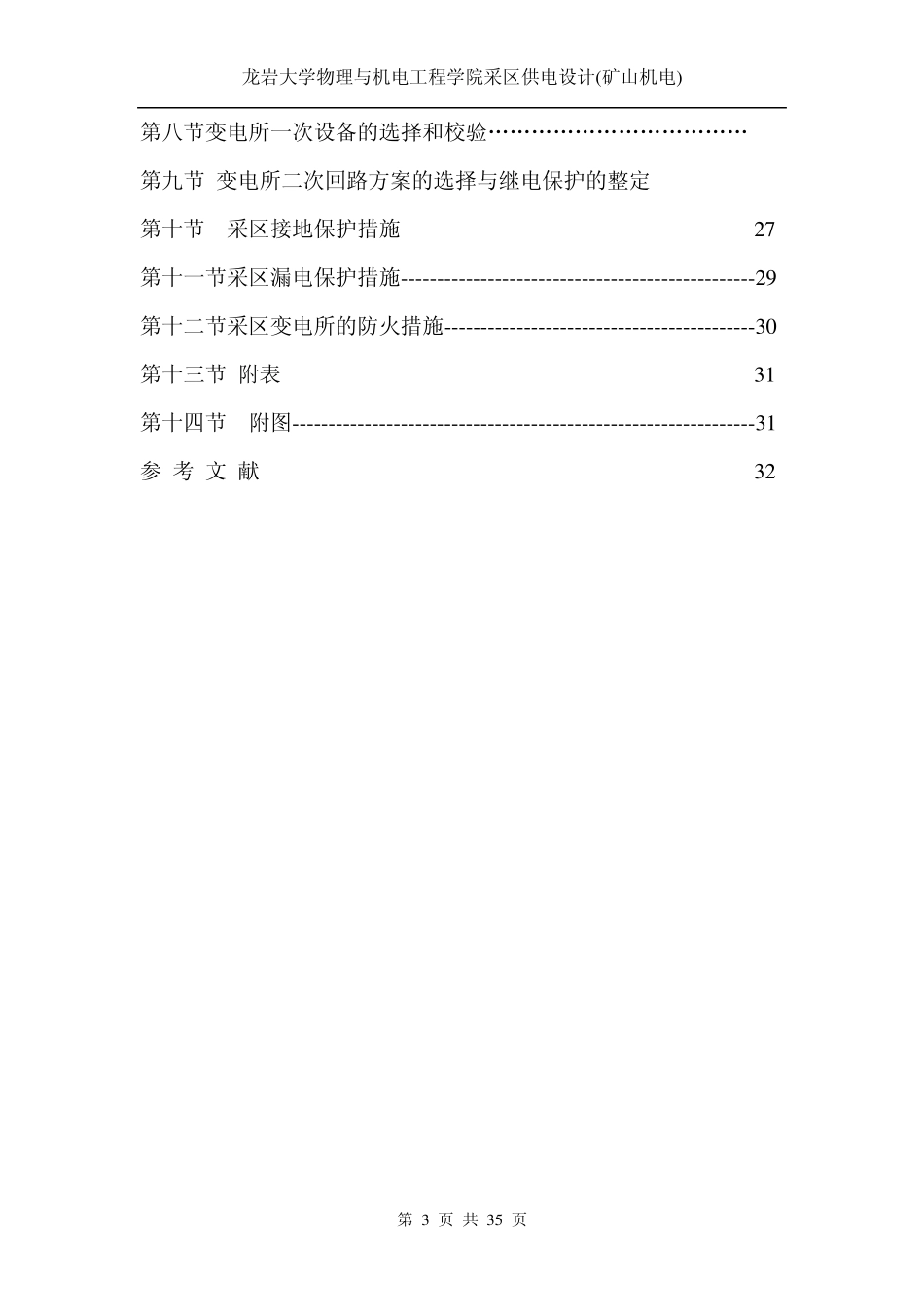

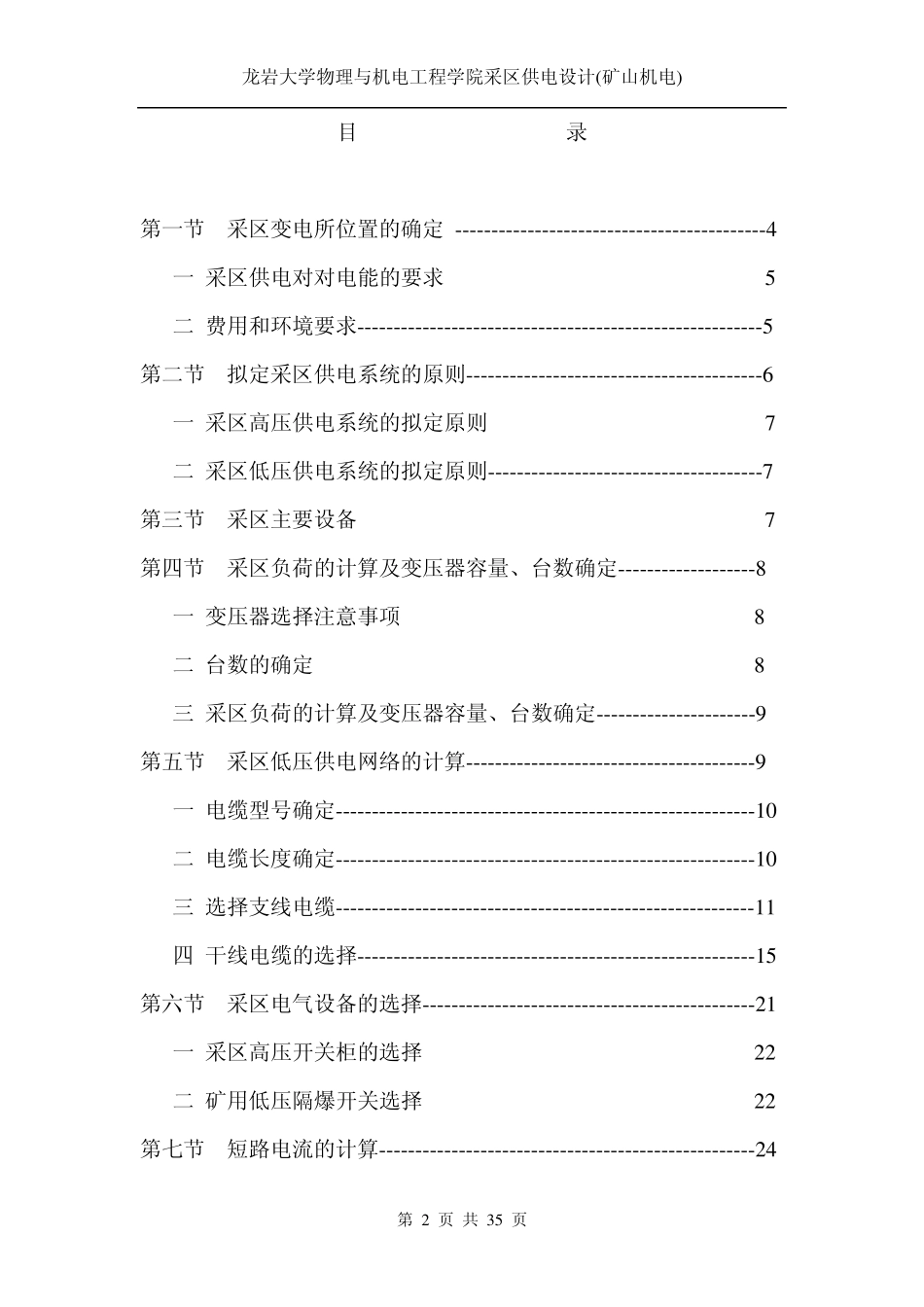

福建邵武煤业有限公司 采区供电设计 一、 原始资料： 1、 井田设计能力50万吨/年。 2、 井田内布置方式：采区式，运输大巷底板岩巷。 3、 矿井瓦斯等级：低等级。 4、 采区煤层倾角：18°─32°/26° 5、 设计煤层:K2=1.76－2.15m/2.15m。 6、 年工作日：300天，日工作小时：14小时。 7、 矿井电压等级及供电情况：该矿井供电电源进线采用双回路电源电压 35kv，变电所内设有630kv，35/6.3kv变压器两台和 400kv，6/0.4kv变压器两台，承担井下和地面低压用电负荷。用两条高压电缆线下井，电压等级为 6kv，经中央变电所供给采区变电所。 二、 设计要求： １、 设计要符合煤矿安全规程、煤矿工业设计规程、煤矿井下供电设计技术规定。 ２、 设计遵循煤炭工业建设的方针政策，在保证供电安全可靠的基础上进行技术经济比较，选用最佳方案。 ３、 设备选型时，应采用定型的成套设备，尽量采用新技术、新产品，积极采取措施减少电能损耗，节约能源。 ４、 设计质量要确保技术的先进性、经济合理性、安全适应性。 龙岩大学物理与机电工程学院采区供电设计(矿山机电) 第 2 页 共 3 5 页 目 录 第一节 采区变电所位置的确定 -------------------------------------------4 一 采区供电对对电能的要求----------------------------- 5 二 费用和环境要求--------------------------------------------------------5 第二节 拟定采区供电系统的原则-----------------------------------------6 一 采区高压供电系统的拟定原则------------------------- 7 二 采区低压供电系统的拟定原则--------------------------------------7 第三节 采区主要设备------------------------------------- 7 第四节 采区负荷的计算及变压器容量、台数确定-------------------8 一 变压器选择注意事项-------------------------------- 8 二 台数的确定---------------------------------------- 8 三 采区负荷的计算及变压器容量、台数确定----------------------9 第五节 采区低压供电网络的计算----------------------------------------9 一 电缆型号确定----------------------------------------------------------1 0 二 电缆长度确定----------------------------------------------------------1 0 三 选择支线电缆----------------------------------------------------------1 1 ...
