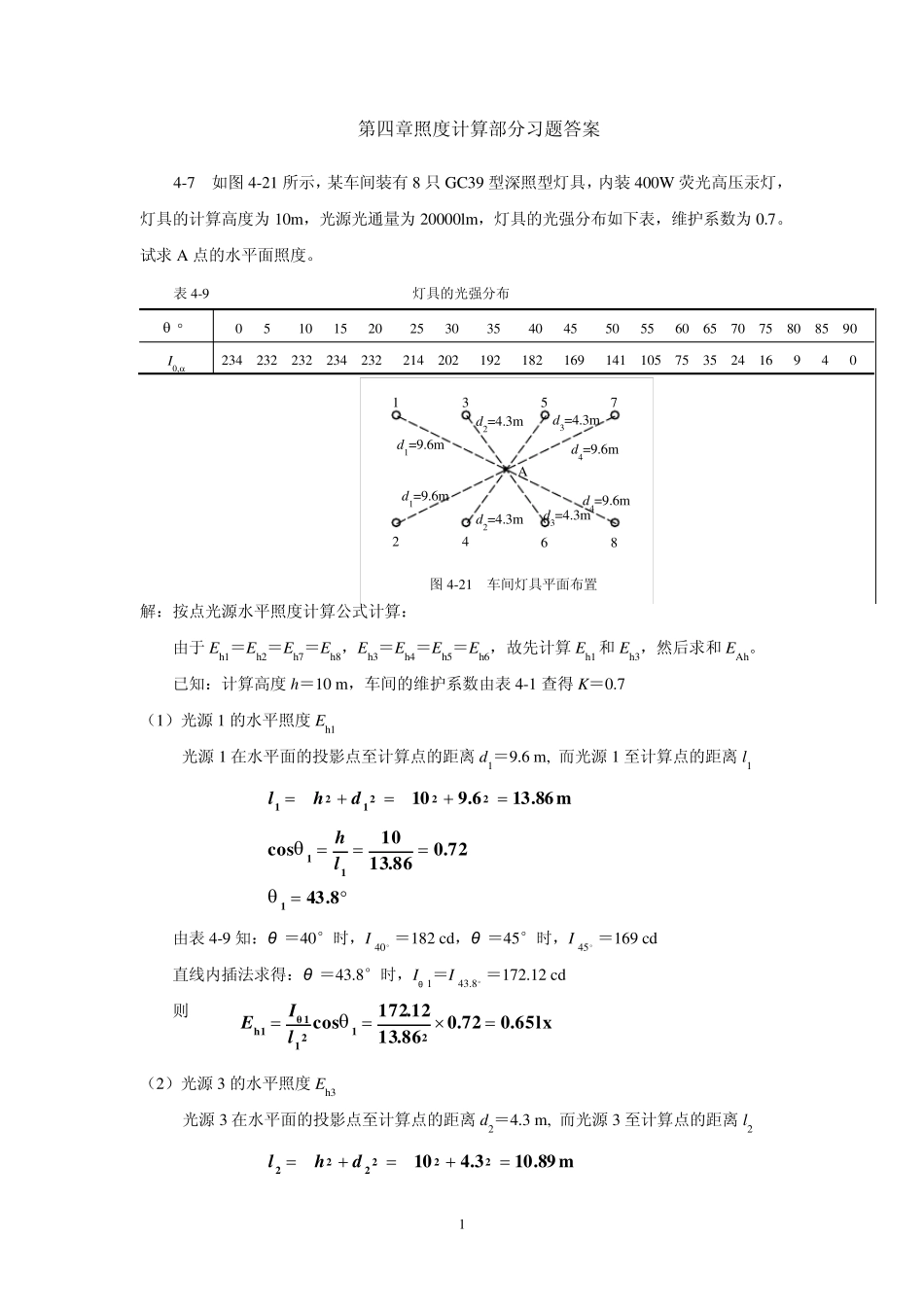

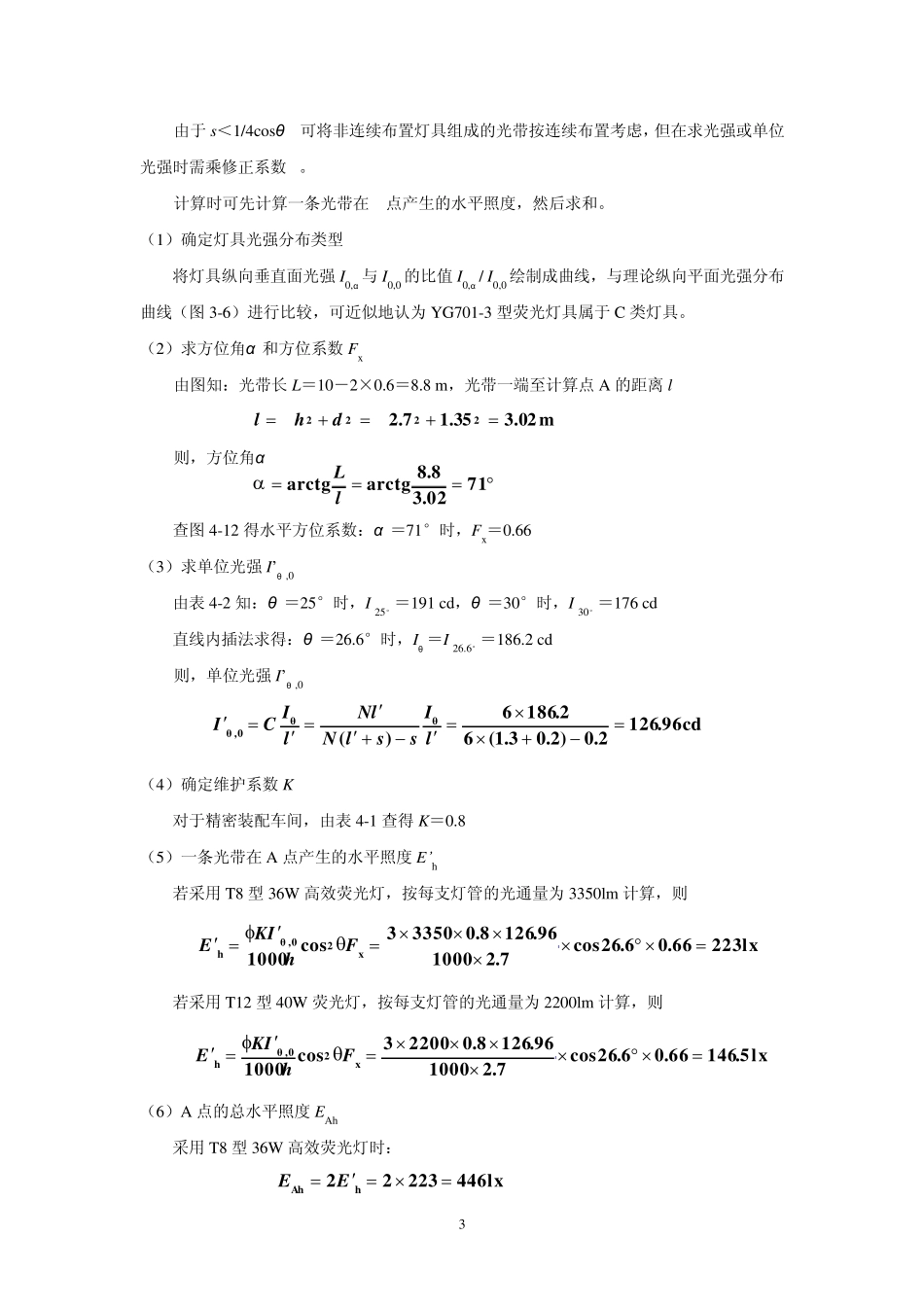

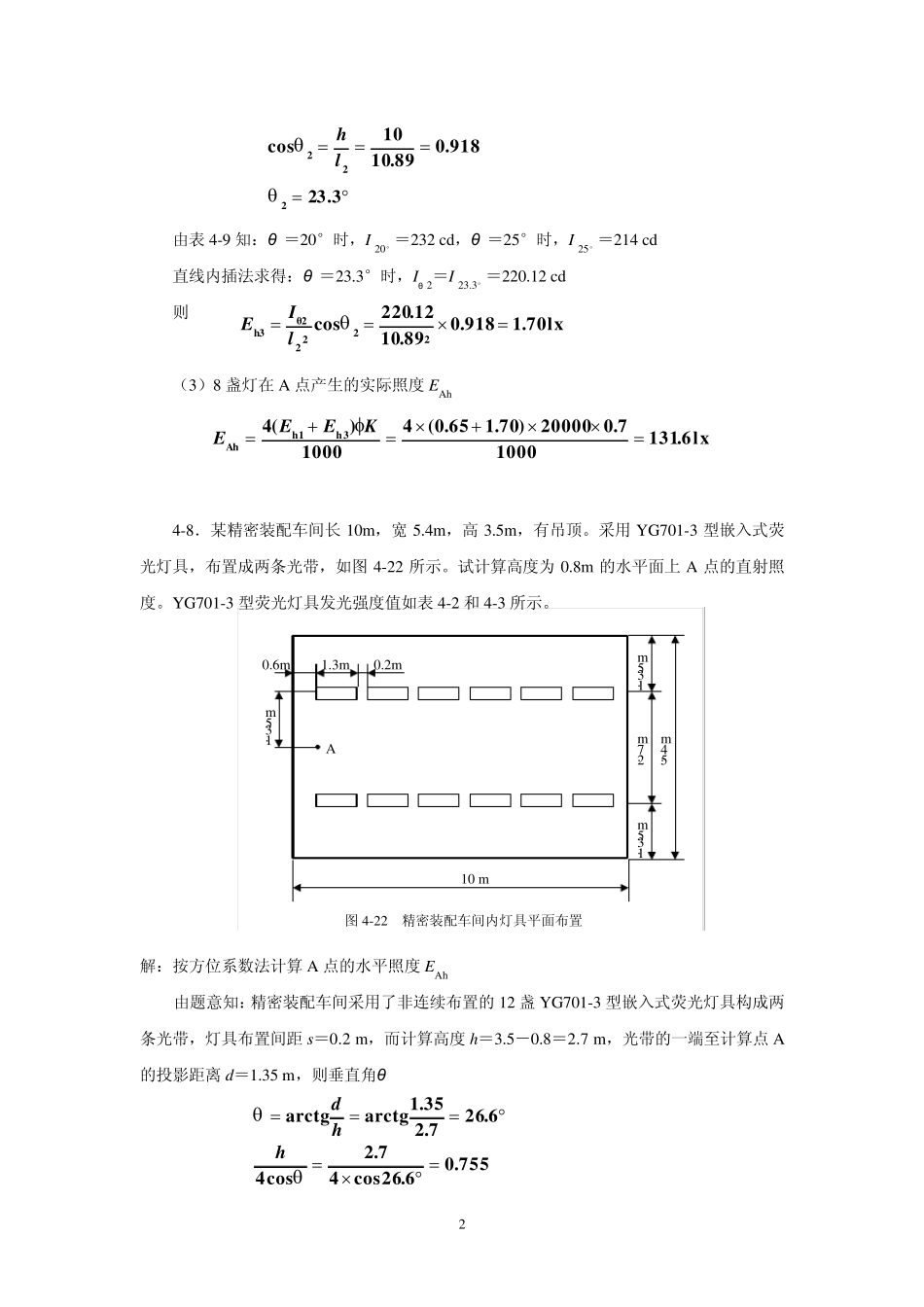

1 第四章照度计算部分习题答案 4-7 如图4-21 所示，某车间装有8 只GC39 型深照型灯具，内装400W 荧光高压汞灯，灯具的计算高度为10m ，光源光通量为20000lm ，灯具的光强分布如下表，维护系数为0.7。试求A 点的水平面照度。 表4-9 灯具的光强分布 ()0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 I 234 232 232 234 232 214 202 192 182 169 141 105 75 35 24 16 9 4 0 解：按点光源水平照度计算公式计算： 由于Eh1＝Eh2＝Eh7＝Eh8，Eh3＝Eh4＝Eh5＝Eh6，故先计算Eh1 和Eh3，然后求和EAh。 已知：计算高度h＝10 m ，车间的维护系数由表4-1 查得K＝0.7 （1）光源1 的水平照度Eh1 光源1 在水平面的投影点至计算点的距离d1＝9.6 m , 而光源1 至计算点的距离l1 由表4-9 知：θ ＝40°时，I 40°＝182 cd，θ ＝45°时，I 45°＝169 cd 直线内插法求得：θ ＝43.8°时，Iθ 1＝I 43.8°＝172.12 cd 则 （2）光源3 的水平照度Eh3 光源3 在水平面的投影点至计算点的距离d2＝4.3 m , 而光源3 至计算点的距离l2 A d1=9.6m 1 3 5 7 2 4 6 8 d1=9.6m d2=4.3m d2=4.3m d3=4.3m d3=4.3m d4=9.6m d4=9.6m 图4-21 车间灯具平面布置 m86.136.910222121dhl72.086.1310cos11 lh8.431lx65.072.086.1312.172cos21211θ1hlIEm89.103.410222222dhl 2 10 m1.35m1.35m2.7m0.2mA1.3m0.6m5.4m1.35m图4-22 精密装配车间内灯具平面布置 由表4-9 知：θ ＝20°时，I 20°＝232 cd，θ ＝25°时，I 25°＝214 cd 直线内插法求得：θ ＝23.3°时，Iθ 2＝I 23.3°＝220.12 cd 则 （3）8 盏灯在 A 点产生的实际照度 EAh 4-8．某精密装配车间长 10m ，宽 5.4m ，高 3.5m ，有吊顶。采用 YG701-3 型嵌入式荧光灯具，布置成两条光带，如图4-22 所示。试计算高度为 0.8m 的水平面上 A 点的直射照度。YG701-3 型荧光灯具发光强度值如表4-2 和 4-3 所示。 解：按方位系数法计算 A 点的水平照度 EAh 由题意知：精密装配车间采用了非连续布置的 12 盏 YG701-3 型嵌入式荧光灯具构成两条光带，灯具布置间距 s＝0.2 m ，而计算高度 h＝3.5－0.8＝2.7 m ，光带的一端至计算点 A的投影距离 d＝1.35 m ，则垂直角θ 918.089.1010cos22...
