照明施工方案

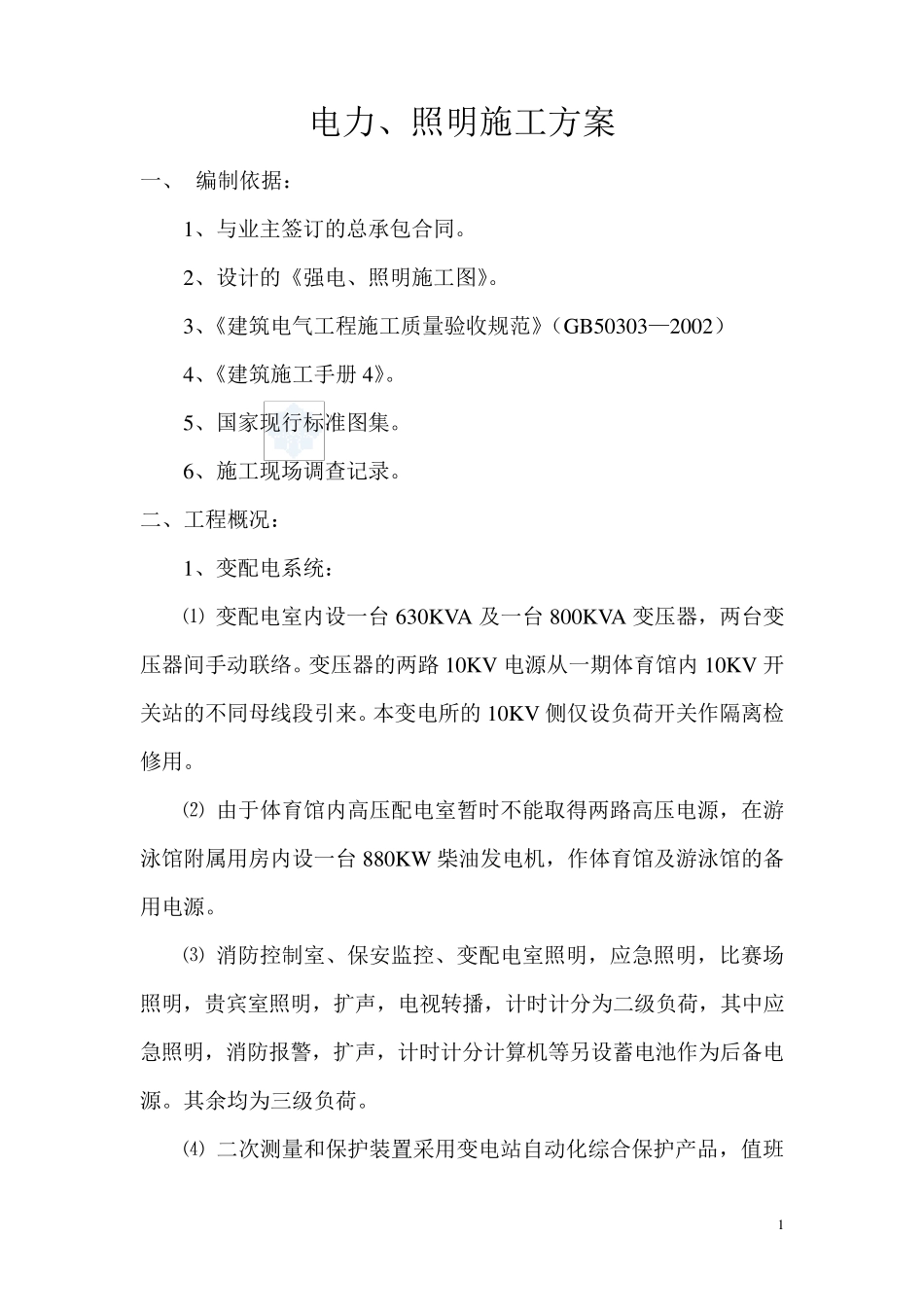

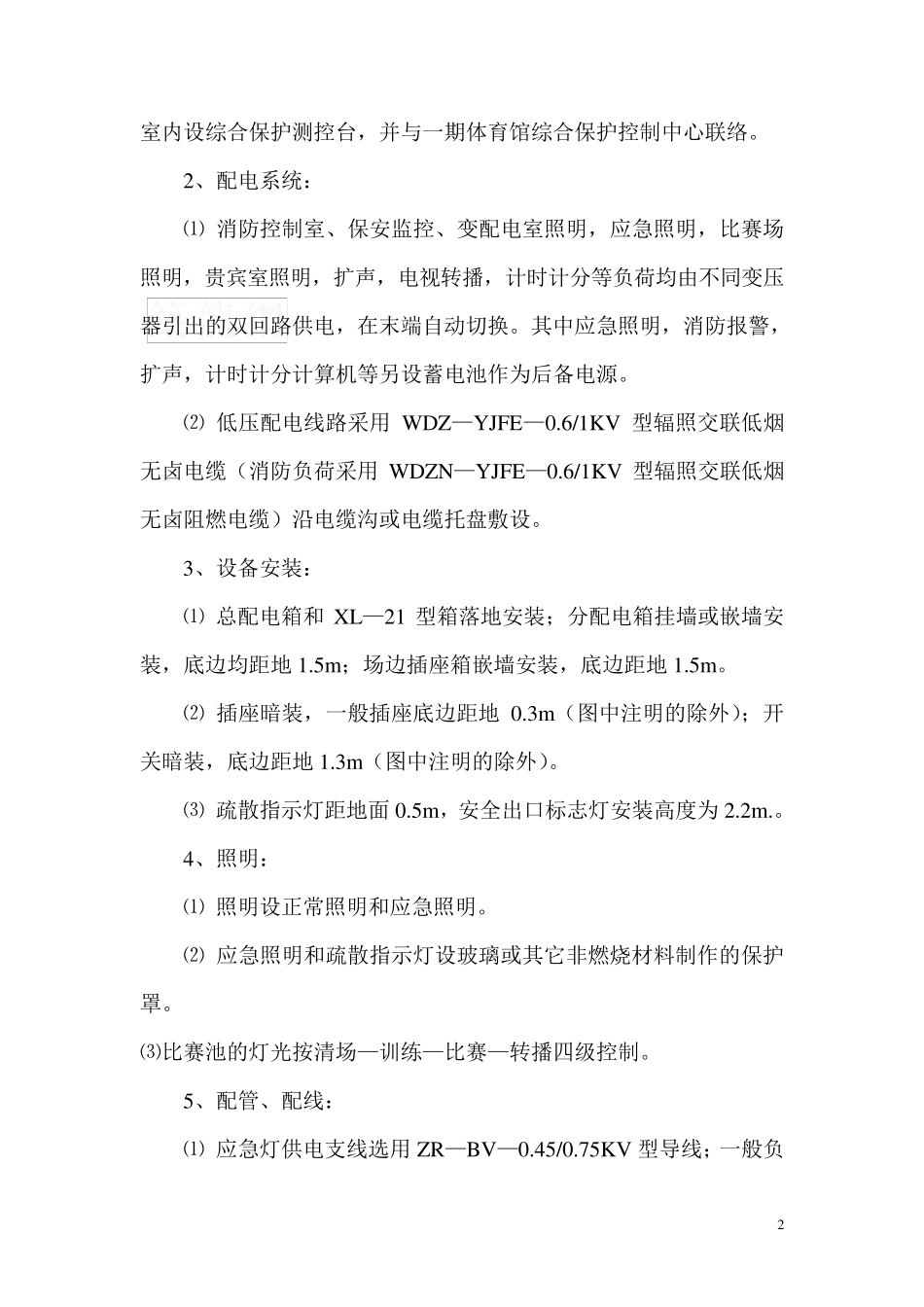

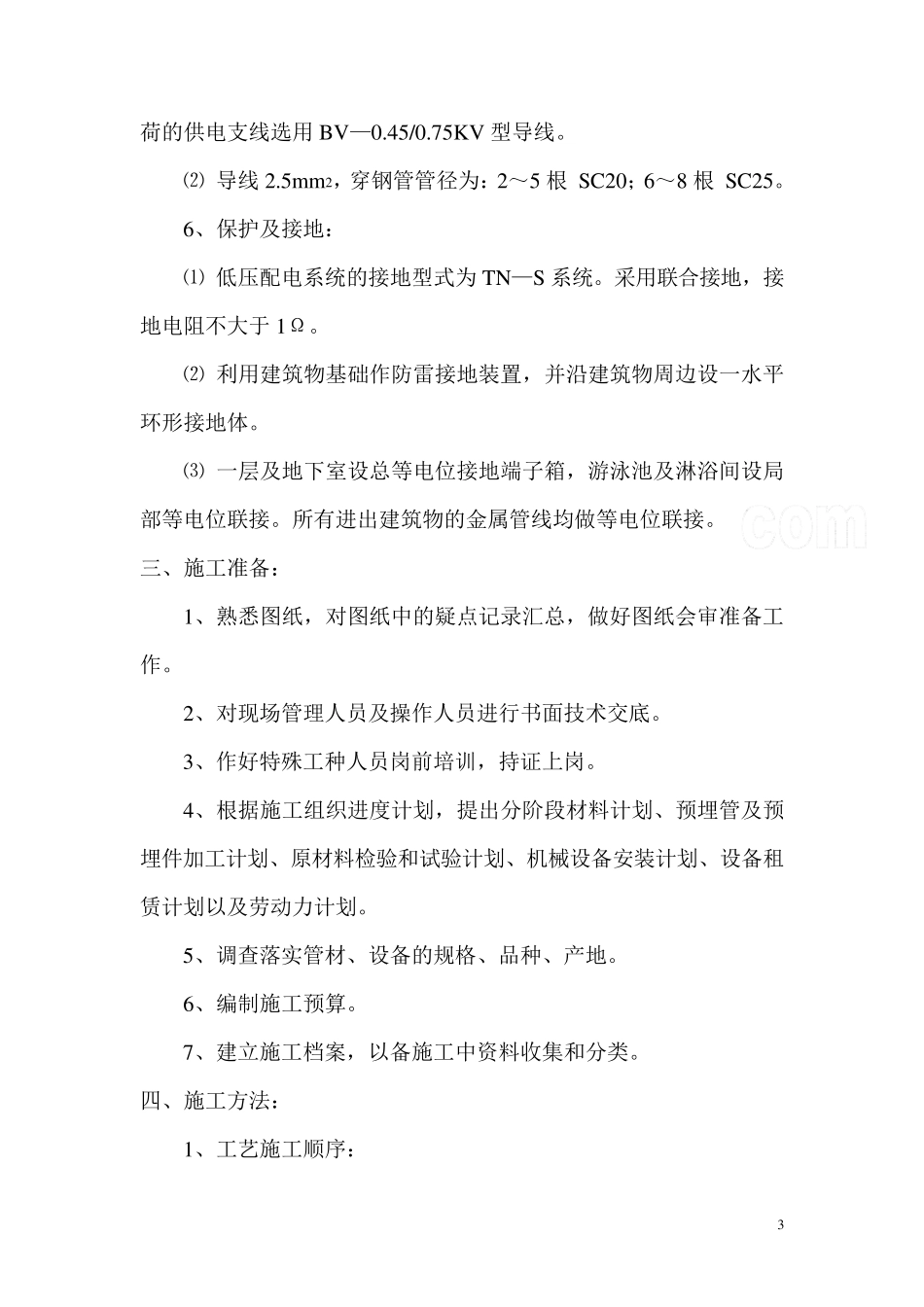

1 电力、照明施工方案 一、 编制依据： 1、与业主签订的总承包合同。 2、设计的《强电、照明施工图》。 3、《建筑电气工程施工质量验收规范》（GB50303—2002） 4、《建筑施工手册 4》。 5、国家现行标准图集。 6、施工现场调查记录。 二、工程概况： 1、变配电系统： ⑴ 变配电室内设一台 630KVA 及一台 800KVA 变压器，两台变压器间手动联络。变压器的两路 10KV 电源从一期体育馆内 10KV 开关站的不同母线段引来。本变电所的10KV 侧仅设负荷开关作隔离检修用。 ⑵ 由于体育馆内高压配电室暂时不能取得两路高压电源，在游泳馆附属用房内设一台 880KW 柴油发电机，作体育馆及游泳馆的备用电源。 ⑶ 消防控制室、保安监控、变配电室照明，应急照明，比赛场照明，贵宾室照明，扩声，电视转播，计时计分为二级负荷，其中应急照明，消防报警，扩声，计时计分计算机等另设蓄电池作为后备电源。其余均 为三 级负荷。 ⑷ 二次 测 量和 保护 装 置 采 用变电站自 动化 综 合保护 产 品 ，值 班 2 室内设综合保护测控台，并与一期体育馆综合保护控制中心联络。 2、配电系统： ⑴ 消防控制室、保安监控、变配电室照明，应急照明，比赛场照明，贵宾室照明，扩声，电视转播，计时计分等负荷均由不同变压器引出的双回路供电，在末端自动切换。其中应急照明，消防报警，扩声，计时计分计算机等另设蓄电池作为后备电源。 ⑵ 低压配电线路采用WDZ—YJFE—0.6/1KV 型辐照交联低烟无卤电缆（消防负荷采用WDZN—YJFE—0.6/1KV 型辐照交联低烟无卤阻燃电缆）沿电缆沟或电缆托盘敷设。 3、设备安装： ⑴ 总配电箱和 XL—21 型箱落地安装；分配电箱挂墙或嵌墙安装，底边均距地 1.5m ；场边插座箱嵌墙安装，底边距地 1.5m 。 ⑵ 插座暗装，一般插座底边距地 0.3m （图中注明的除外）；开关暗装，底边距地 1.3m （图中注明的除外）。 ⑶ 疏散指示灯距地面 0.5m ，安全出口标志灯安装高度为2.2m .。 4、照明： ⑴ 照明设正常照明和应急照明。 ⑵ 应急照明和疏散指示灯设玻璃或其它非燃烧材料制作的保护罩。 ⑶比赛池的灯光按清场—训练—比赛—转播四级控制。 5、配管、配线： ⑴ 应急灯供电支线选用ZR—BV—0.45/0.75KV 型导线；一般负 3 荷的供电支线选用BV—0.45/0.75KV 型导线。 ⑵ 导线2.5mm2，穿钢管管径为：2～5 根 SC20；6～8 根 SC25。 6、保护及接地： ⑴ 低...
