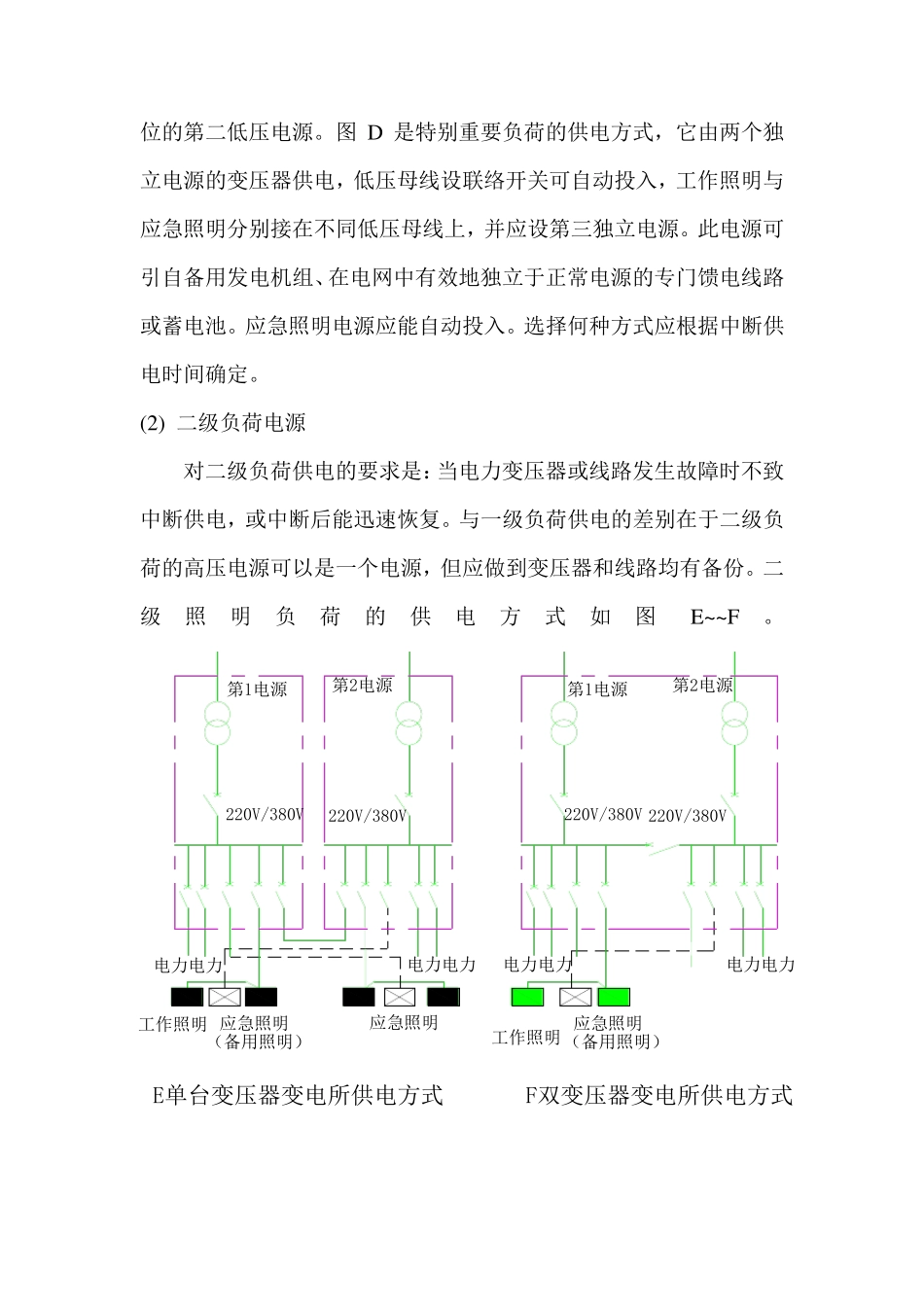

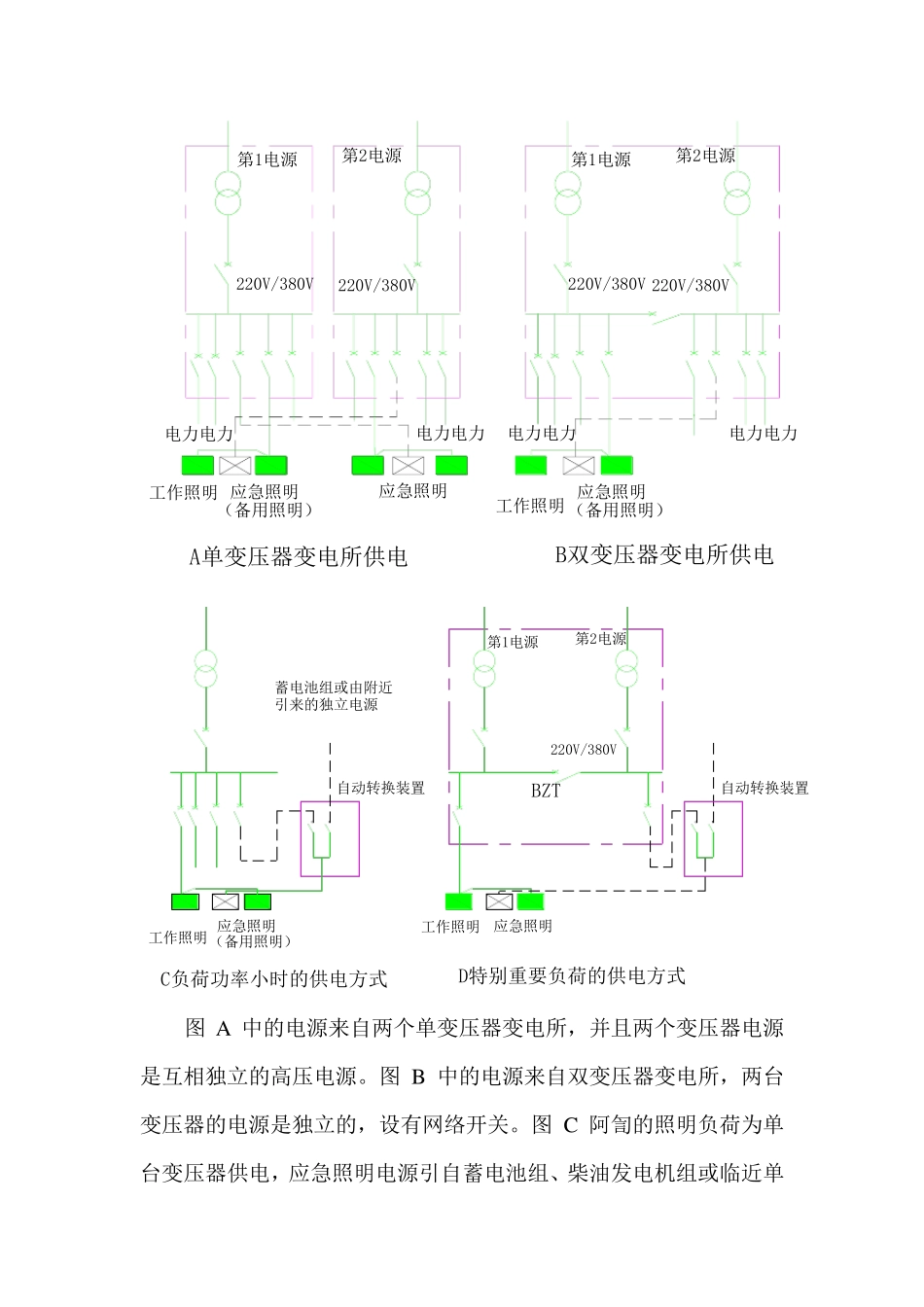

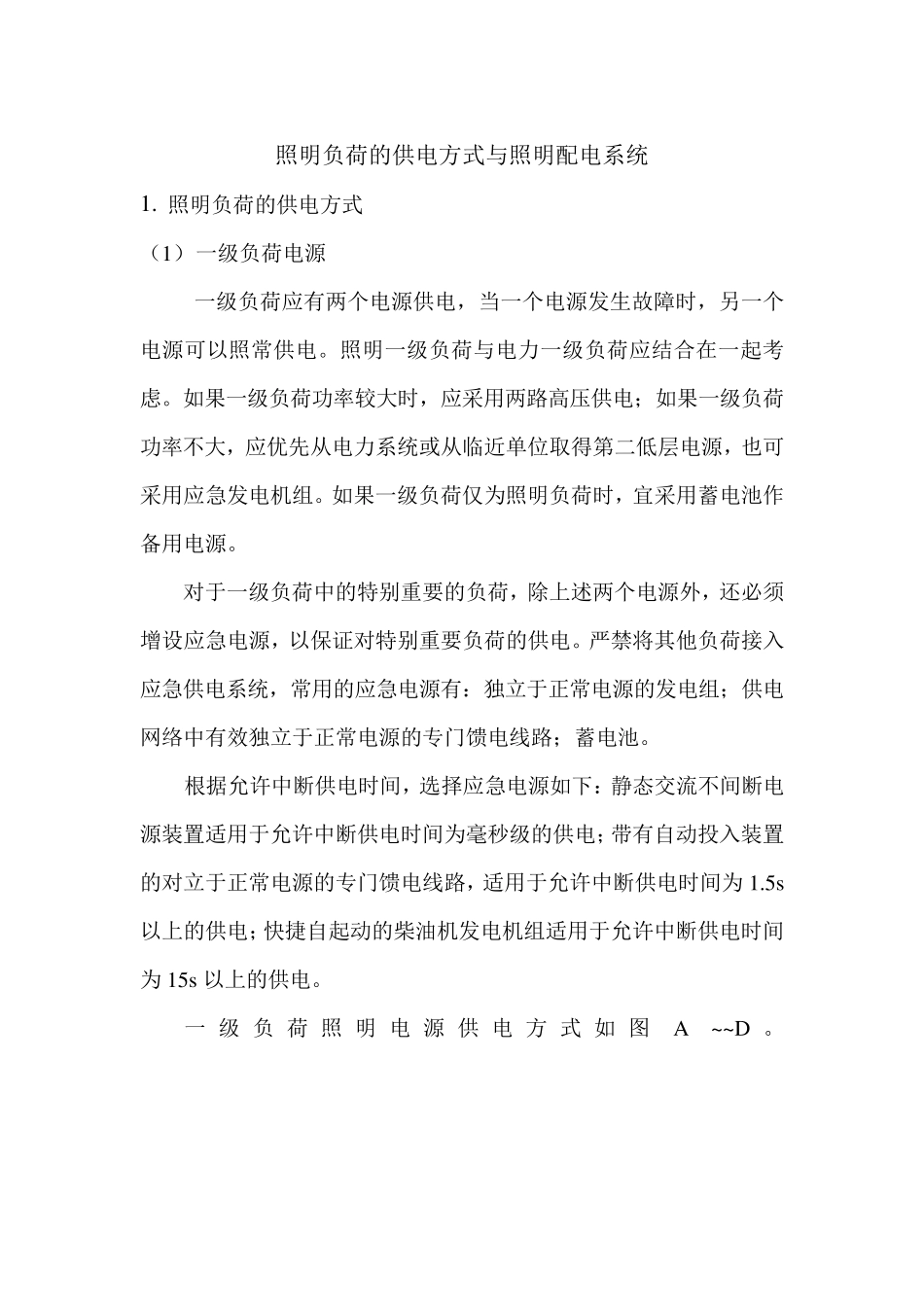

照明负荷的供电方式与照明配电系统 1. 照明负荷的供电方式 （1） 一级负荷电源 一级负荷应有两个电源供电，当一个电源发生故障时，另一个电源可以照常供电。照明一级负荷与电力一级负荷应结合在一起考虑。如果一级负荷功率较大时，应采用两路高压供电；如果一级负荷功率不大，应优先从电力系统或从临近单位取得第二低层电源，也可采用应急发电机组。如果一级负荷仅为照明负荷时，宜采用蓄电池作备用电源。 对于一级负荷中的特别重要的负荷，除上述两个电源外，还必须增设应急电源，以保证对特别重要负荷的供电。严禁将其他负荷接入应急供电系统，常用的应急电源有：独立于正常电源的发电组；供电网络中有效独立于正常电源的专门馈电线路；蓄电池。 根据允许中断供电时间，选择应急电源如下：静态交流不间断电源装置适用于允许中断供电时间为毫秒级的供电；带有自动投入装置的对立于正常电源的专门馈电线路，适用于允许中断供电时间为 1.5s以上的供电；快捷自起动的柴油机发电机组适用于允许中断供电时间为 15s 以上的供电。 一级负荷照明电源供电方式如 图A ~~D 。第1电源第2电源工作照明 应急照明（备用照明）应急照明220V/380V220V/380V电力电力电力电力电力电力电力电力（备用照明）应急照明工作照明第1电源第2电源A单变压器变电所供电B双变压器变电所供电220V/380V220V/380V应急照明（备用照明）工作照明蓄电池组或由附近引来的独立电源自动转换装置第2电源第1电源220V/380V自动转换装置BZT应急照明工作照明C负荷功率小时的供电方式D特别重要负荷的供电方式 图A 中的电源来自两个单变压器变电所，并且两个变压器电源是互相独立的高压电源。图B 中的电源来自双变压器变电所，两台变压器的电源是独立的，设有网络开关。图C 阿訇的照明负荷为单台变压器供电，应急照明电源引自蓄电池组、柴油发电机组或临近单位的第二低压电源。图D 是特别重要负荷的供电方式，它由两个独立电源的变压器供电，低压母线设联络开关可自动投入，工作照明与应急照明分别接在不同低压母线上，并应设第三独立电源。此电源可引自备用发电机组、在电网中有效地独立于正常电源的专门馈电线路或蓄电池。应急照明电源应能自动投入。选择何种方式应根据中断供电时间确定。 (2) 二级负荷电源 对二级负荷供电的要求是：当电力变压器或线路发生故障时不致中断供电，或中断后能迅速恢复。与一级负荷供电的差别在于二级负荷的高压电源可以是一个电源，但应做...
