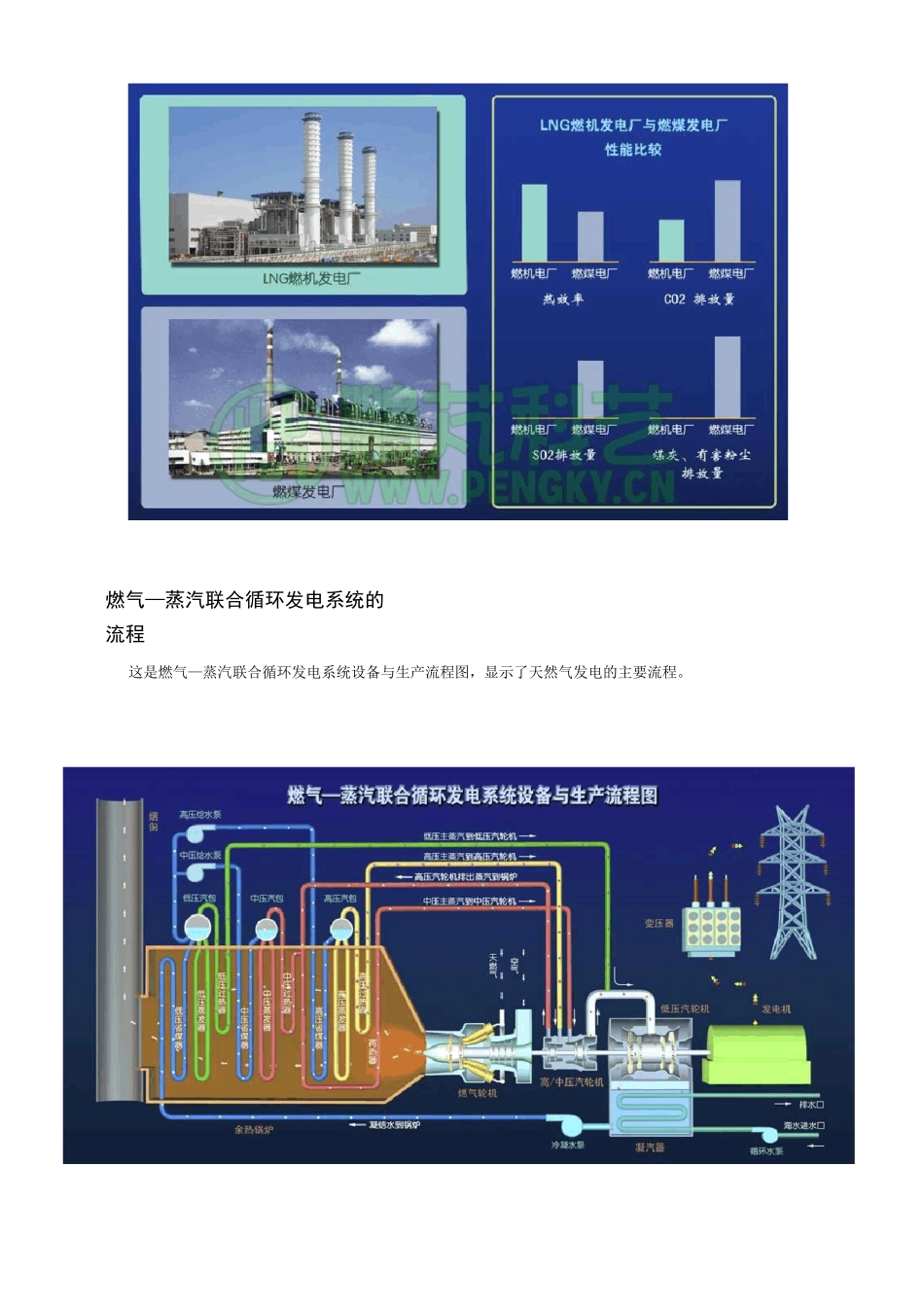

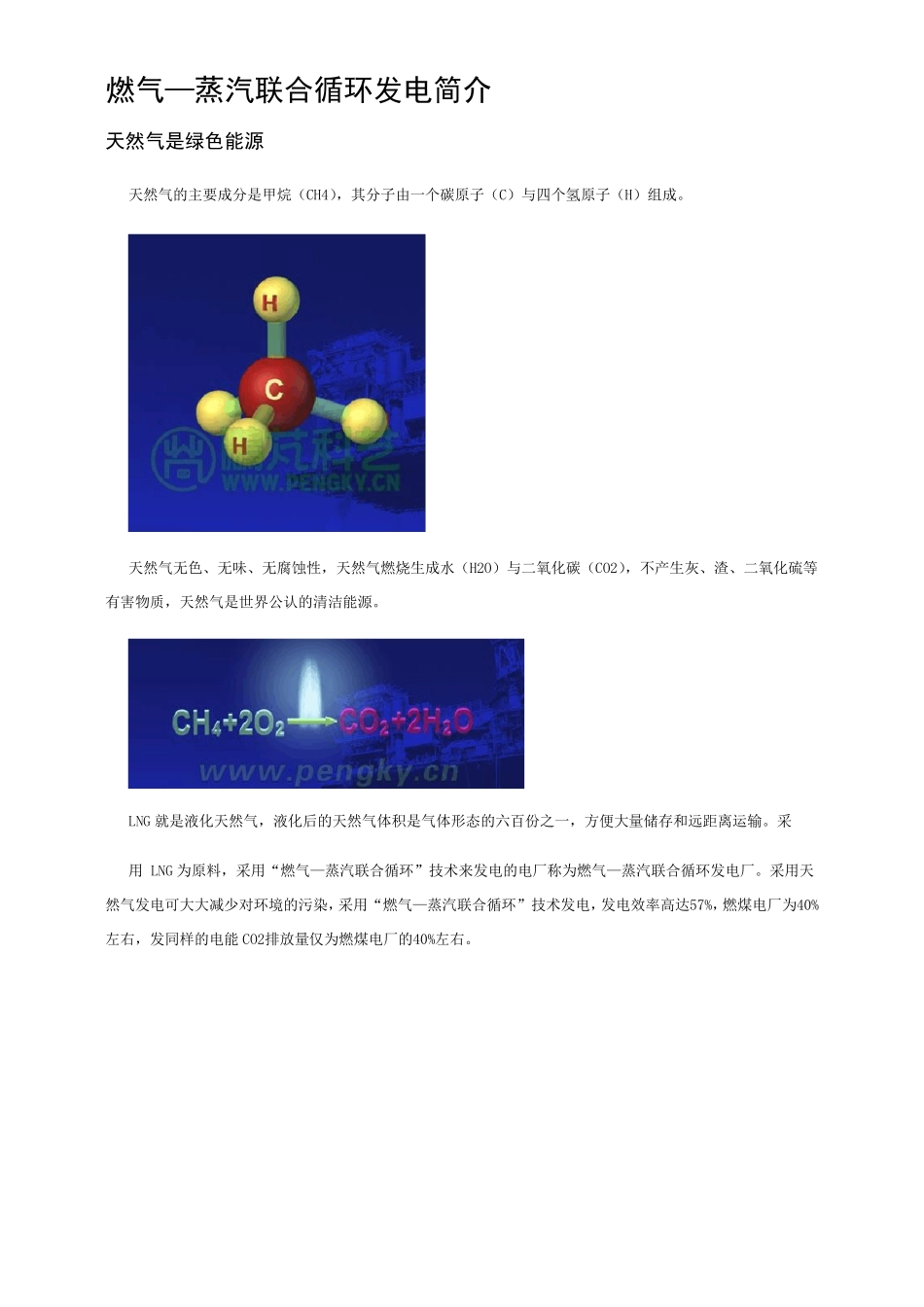

燃气—蒸汽联合循环发电简介 天然气是绿色能源 天然气的主要成分是甲烷（CH4），其分子由一个碳原子（C）与四个氢原子（H）组成。 天然气无色、无味、无腐蚀性，天然气燃烧生成水（H2O）与二氧化碳（CO2），不产生灰、渣、二氧化硫等有害物质，天然气是世界公认的清洁能源。 LNG 就是液化天然气，液化后的天然气体积是气体形态的六百份之一，方便大量储存和远距离运输。采 用 LNG 为原料，采用“燃气—蒸汽联合循环”技术来发电的电厂称为燃气—蒸汽联合循环发电厂。采用天然气发电可大大减少对环境的污染，采用“燃气—蒸汽联合循环”技术发电，发电效率高达57%，燃煤电厂为40%左右，发同样的电能CO2排放量仅为燃煤电厂的40%左右。 燃气—蒸汽联合循环发电系统的流程 这是燃气—蒸汽联合循环发电系统设备与生产流程图，显示了天然气发电的主要流程。 经过加热后的天然气进入燃气轮机的燃烧室，与压气机压入的高压空气混合燃烧，产生高温高压气流推动燃气轮机旋转做功。 从燃气轮机排出的高温气体高达摄氏600度，进入余热锅炉把水加热成高温高压蒸汽。 高温高压蒸汽推动蒸汽轮机旋转做功，将内能转换成机械能。 燃气轮机、蒸汽轮机、发电机的转轴相互连接，同轴旋转，实现燃气轮机、蒸汽轮机同时推动发电机旋转发电,这样的组合称为单轴系统。 燃气轮机概述 燃气轮机的原理与中国的走马灯相同，据传走马灯在唐宋时期甚是流行。走马灯的上方有一个叶轮，就像风车一样，当灯点燃时，灯内空气被加热，热气流上升推动灯上面的叶轮旋转，带动下面的小马一同旋转。燃气轮机是靠燃烧产生的高温高压气体推动燃气叶轮旋转。 下面是一台燃气轮机模型，通过它来了解燃气轮机的工作原理。 模型的前端是空气进入口；环绕燃气轮机安装的是燃烧室；在燃烧室端面有天燃气的入口；燃气轮机的后面是燃烧后的高温气体排出口。 把燃气轮机剖去1/4，可以看到内部的结构。 燃气轮机由三大部分组成，左边部分是压气机，有进气口，内部一排排叶片是压气机叶片；中间部分是燃烧器段，围绕一圈的是燃烧室；右边部分是燃机透平，其中有透平叶片，右侧是燃气排出口。 燃气轮机之压气机 压气机负责从周围大气中吸入空气，增压后供给燃烧室。为了生成高压空气，压气机装有多级叶轮，若干叶轮固定在压气机的转轴上构成压气机转子,转子上的叶片称为动叶。 在每两级动叶之间有一组静止的叶片（简称静叶），一组动叶与后面相邻的静叶，称为压气机的一个级。多数...
