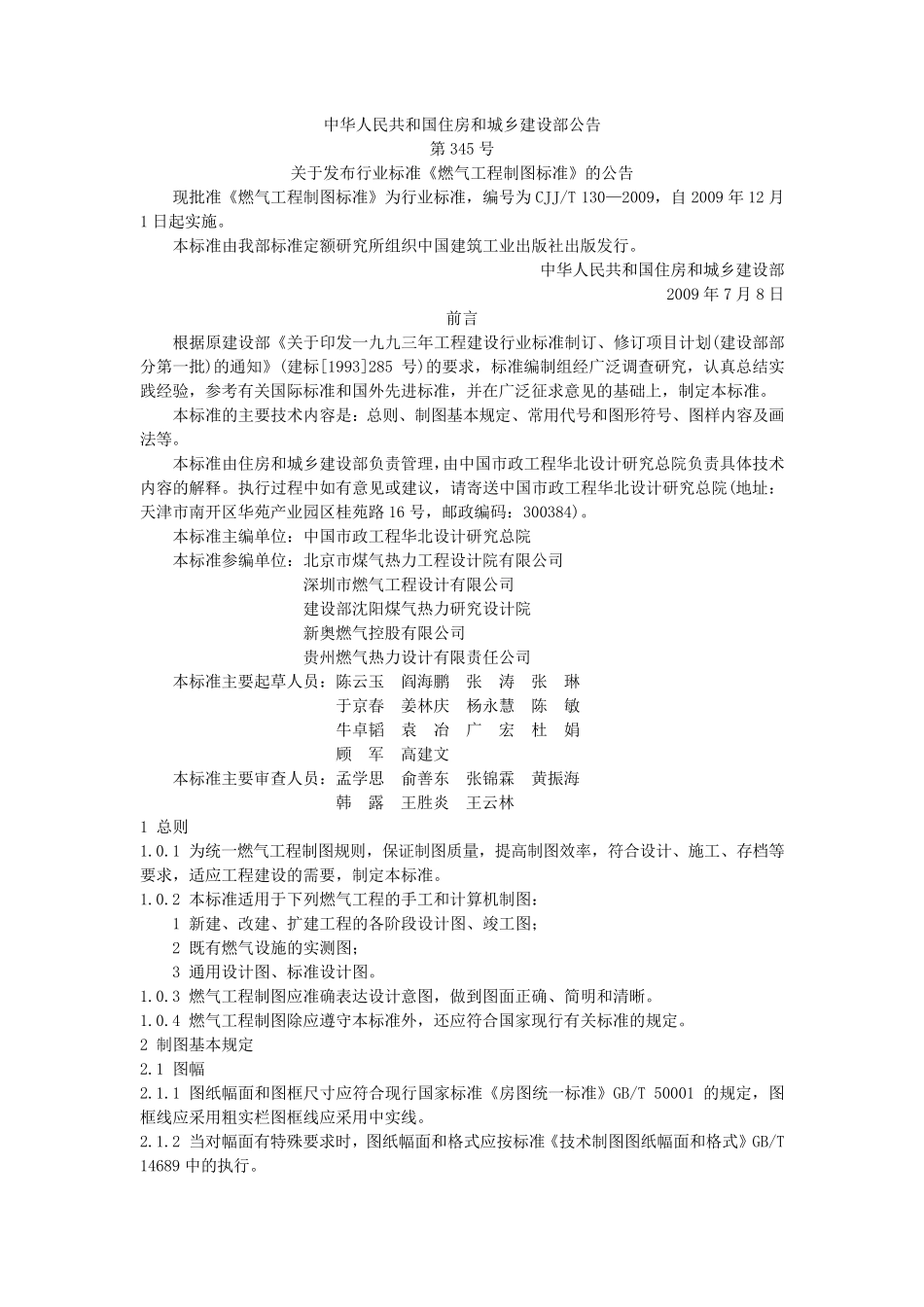

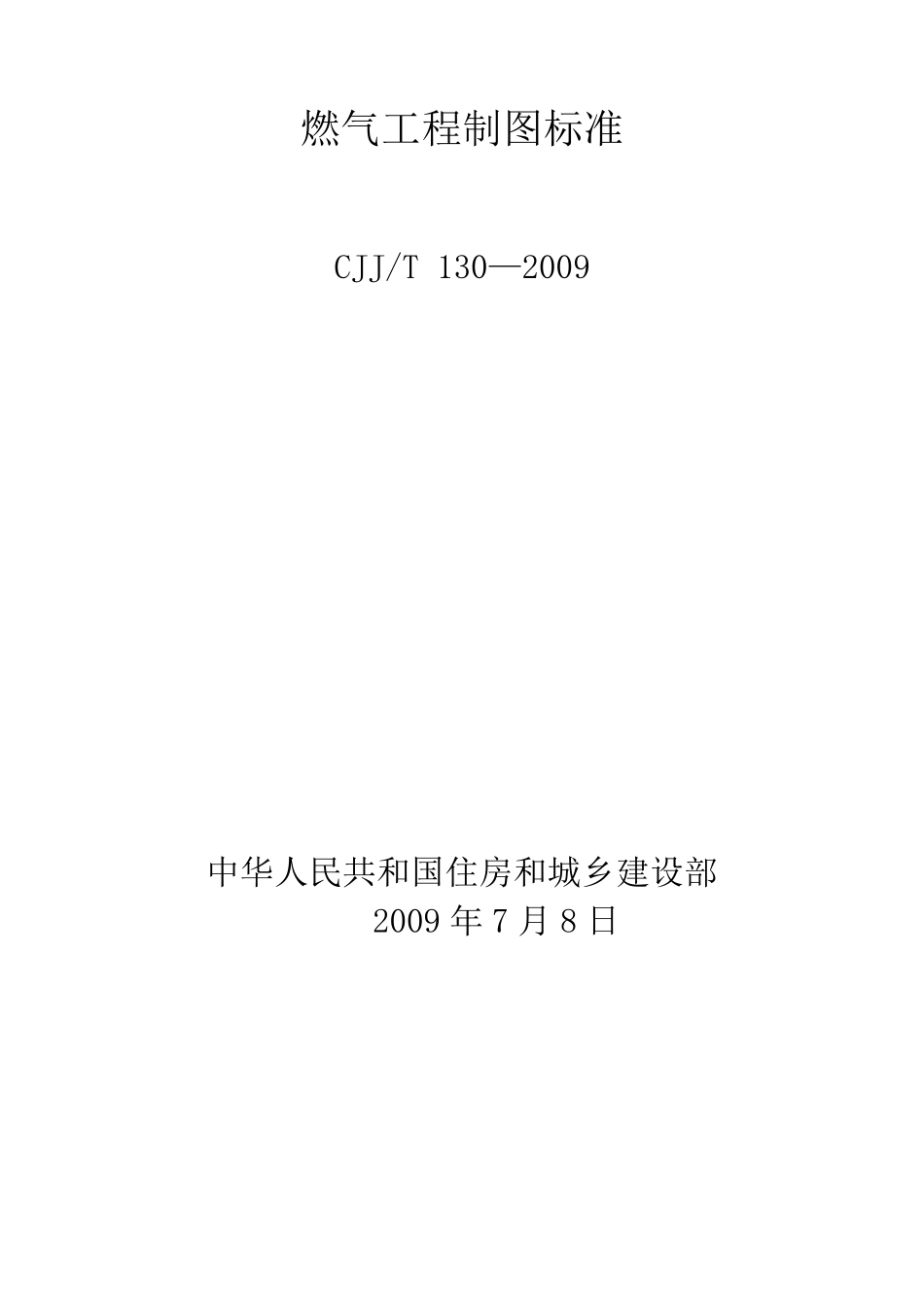

燃气工程制图标准 CJJ/T 130—2009 中华人民共和国住房和城乡建设部 2009 年 7 月 8 日 中华人民共和国住房和城乡建设部公告 第345 号 关于发布行业标准《燃气工程制图标准》的公告 现批准《燃气工程制图标准》为行业标准，编号为CJJ/T 130—2009，自 2009 年 12 月1 日起实施。 本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。 中华人民共和国住房和城乡建设部 2009 年 7 月 8 日 前言 根据原建设部《关于印发一九九三年工程建设行业标准制订、修订项目计划(建设部部分第一批)的通知》(建标[1993]285 号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本标准。 本标准的主要技术内容是：总则、制图基本规定、常用代号和图形符号、图样内容及画法等。 本标准由住房和城乡建设部负责管理，由中国市政工程华北设计研究总院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国市政工程华北设计研究总院(地址：天津市南开区华苑产业园区桂苑路 16 号，邮 政编码 ：300384)。 本标准主编单 位 ：中国市政工程华北设计研究总院 本标准参编单 位 ：北京 市煤 气热 力 工程设计院有限 公司 深 圳 市燃气工程设计有限 公司 建设部沈 阳 煤 气热 力 研究设计院 新 奥 燃气控 股 有限 公司 贵 州 燃气热 力 设计有限 责任 公司 本标准主要起草 人员 ：陈 云 玉 阎 海 鹏 张 涛 张 琳 于京 春 姜 林 庆 杨 永 慧 陈 敏 牛 卓 韬 袁 冶 广 宏 杜 娟 顾 军 高 建文 本标准主要审 查人员 ：孟 学 思 俞 善 东 张 锦 霖 黄 振 海 韩 露 王 胜 炎 王 云 林 1 总则 1.0.1 为统 一燃气工程制图规则，保 证 制图质 量 ，提 高 制图效 率 ，符合 设计、施工、存 档 等要求，适 应 工程建设的需 要，制定本标准。 1.0.2 本标准适 用于下 列 燃气工程的手 工和计算 机 制图： 1 新 建、改 建、扩 建工程的各 阶 段 设计图、竣 工图； 2 既 有燃气设施的实测 图； 3 通用设计图、标准设计图。 1.0.3 燃气工程制图应 准确 表 达 设计意图，做 到 图面 正 确 、简 明 和清 晰 。 1.0.4 燃气工程制图除 应 遵 守 本标准外，还 应 符合 国家 现行有关标准的规定。 2...
