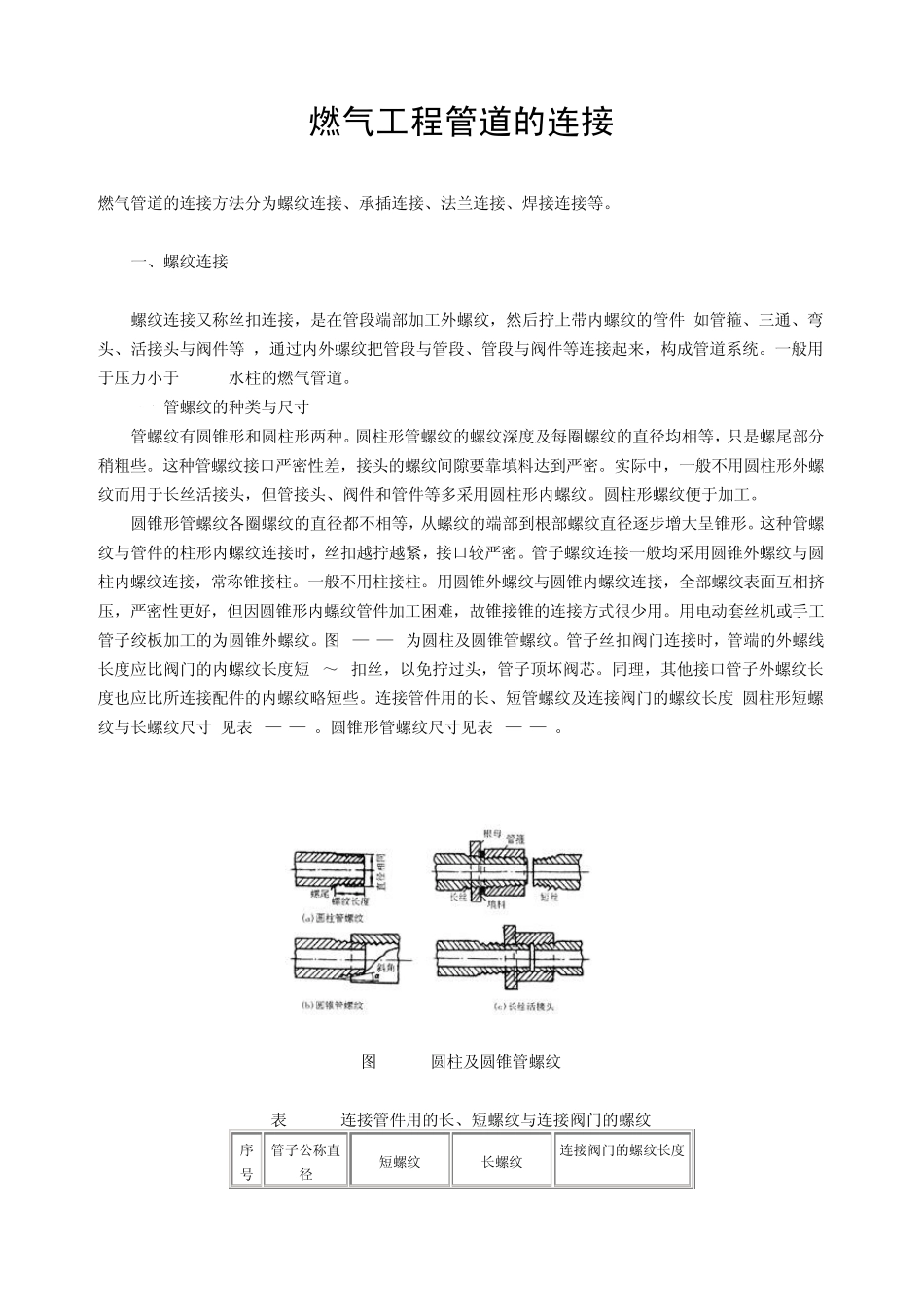

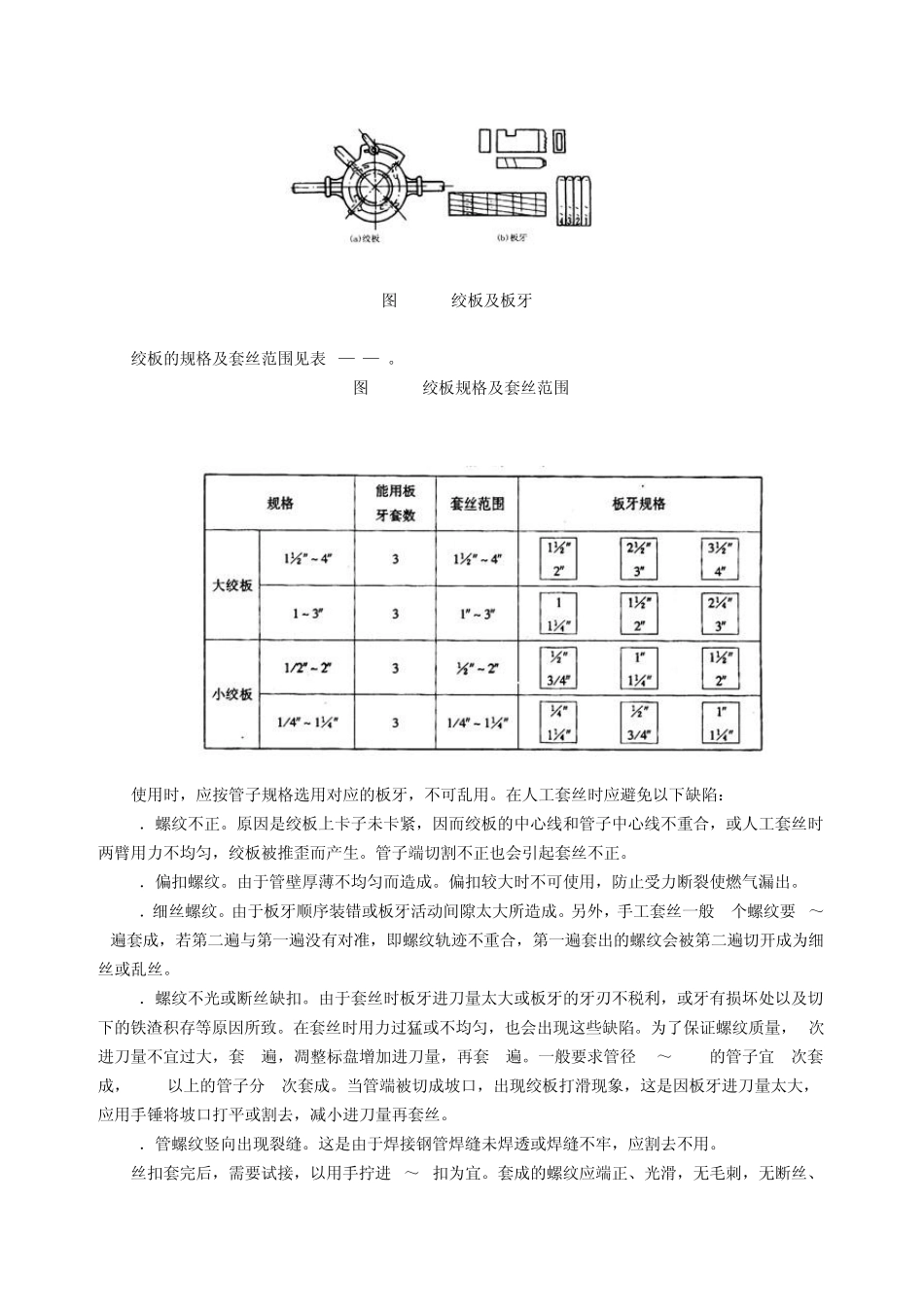

燃气工程管道的连接 燃气管道的连接方法分为螺纹连接、承插连接、法兰连接、焊接连接等。 一、螺纹连接 螺纹连接又称丝扣连接，是在管段端部加工外螺纹，然后拧上带内螺纹的管件(如管箍、三通、弯头、活接头与阀件等)，通过内外螺纹把管段与管段、管段与阀件等连接起来，构成管道系统。一般用于压力小于 500mm水柱的燃气管道。 (一)管螺纹的种类与尺寸 管螺纹有圆锥形和圆柱形两种。圆柱形管螺纹的螺纹深度及每圈螺纹的直径均相等，只是螺尾部分稍粗些。这种管螺纹接口严密性差，接头的螺纹间隙要靠填料达到严密。实际中，一般不用圆柱形外螺纹而用于长丝活接头，但管接头、阀件和管件等多采用圆柱形内螺纹。圆柱形螺纹便于加工。 圆锥形管螺纹各圈螺纹的直径都不相等，从螺纹的端部到根部螺纹直径逐步增大呈锥形。这种管螺纹与管件的柱形内螺纹连接时，丝扣越拧越紧，接口较严密。管子螺纹连接一般均采用圆锥外螺纹与圆柱内螺纹连接，常称锥接柱。一般不用柱接柱。用圆锥外螺纹与圆锥内螺纹连接，全部螺纹表面互相挤压，严密性更好，但因圆锥形内螺纹管件加工困难，故锥接锥的连接方式很少用。用电动套丝机或手工管子绞板加工的为圆锥外螺纹。图5—2—1为圆柱及圆锥管螺纹。管子丝扣阀门连接时，管端的外螺线长度应比阀门的内螺纹长度短 1～2扣丝，以免拧过头，管子顶坏阀芯。同理，其他接口管子外螺纹长度也应比所连接配件的内螺纹略短些。连接管件用的长、短管螺纹及连接阀门的螺纹长度(圆柱形短螺纹与长螺纹尺寸)见表5—2—1。圆锥形管螺纹尺寸见表5—2—2。 图5-2-1 圆柱及圆锥管螺纹 表5-2-1 连接管件用的长、短螺纹与连接阀门的螺纹 序号 管子公称直径 短螺纹 长螺纹 连接阀门的螺纹长度(mm) (mm) (英寸) 长度(mm) 螺纹数 长度(mm) 螺纹数 1 15 1/2 14 8 50 28 12 2 20 3/4 16 9 55 30 13.5 3 25 1 18 8 60 26 15 4 32 11/4 20 9 65 28 17 5 40 11/2 22 10 70 30 19 6 50 2 24 11 75 33 21 7 65 21/2 27 12 85 37 23.5 8 80 3 30 13 100 44 26 表5-2-2 连接管件及阀门的圆锥形管螺纹 序号 管子公称直径 连接管件 连接阀门 (mm) (英寸) 螺纹有效长度(不计螺尾)(mm) 由管端至基面间的螺纹长度(mm) 1英寸长度内螺纹数 管端螺纹内径(mm) 螺纹有效长度( 计螺尾)(mm) 由管端至基面间的螺纹长度(mm) 1 15 1/2 15 7.5 14 18.163 12...
