燃气工程质量通病分析

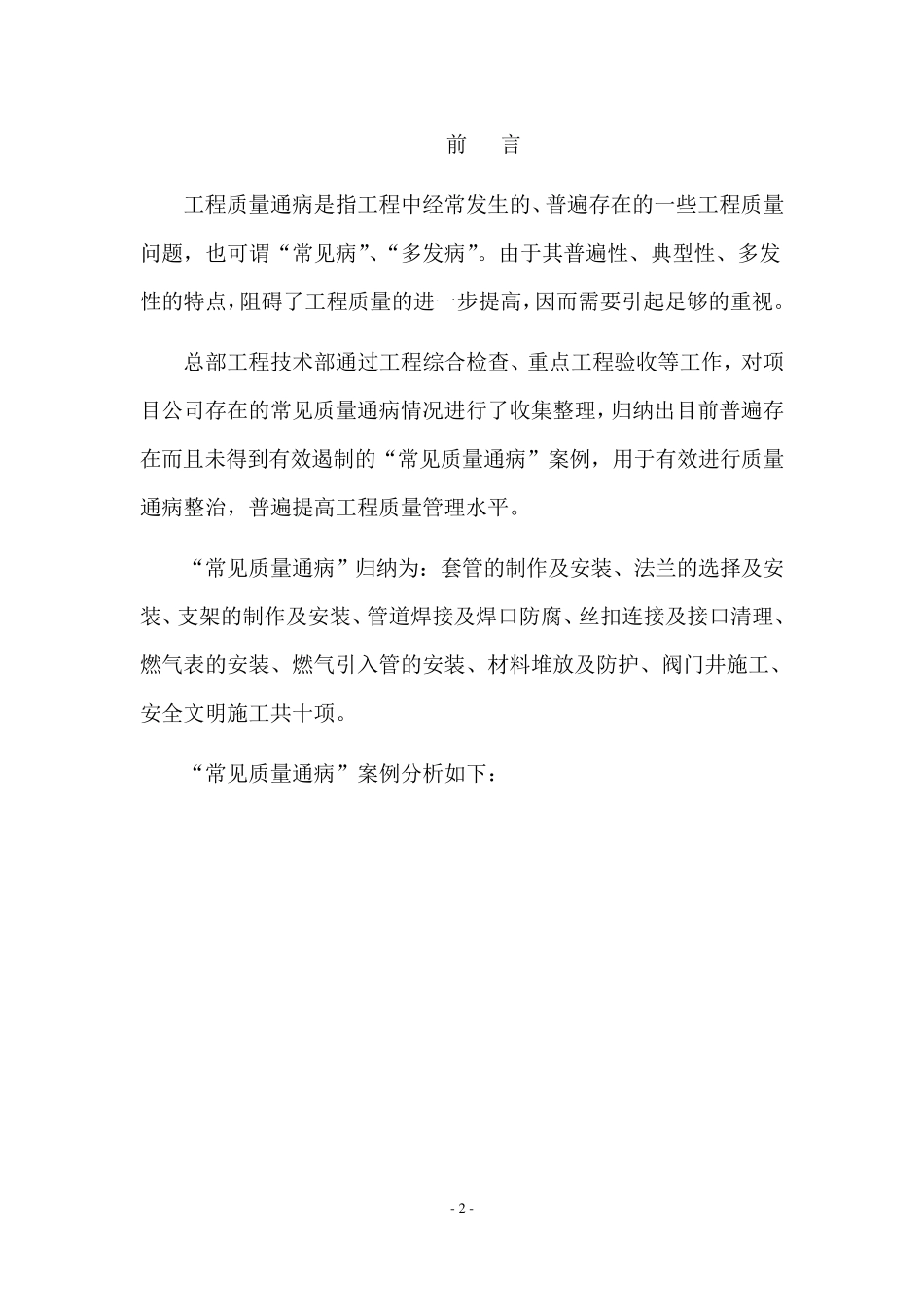

1 ZR- ZR-GCJS-C007-2016（ V1.0） 燃气工程“常见质量通病”案例分析 2016-01-31 发布 2016-01-31 实施中国燃气控股有限公司企业标准 - 2 - 前 言 工程质量通病是指工程中经常发生的、普遍存在的一些工程质量问题，也可谓“常见病”、“多发病”。由于其普遍性、典型性、多发性的特点，阻碍了工程质量的进一步提高，因而需要引起足够的重视。 总部工程技术部通过工程综合检查、重点工程验收等工作，对项目公司存在的常见质量通病情况进行了收集整理，归纳出目前普遍存在而且未得到有效遏制的“常见质量通病”案例，用于有效进行质量通病整治，普遍提高工程质量管理水平。 “常见质量通病”归纳为：套管的制作及安装、法兰的选择及安装、支架的制作及安装、管道焊接及焊口防腐、丝扣连接及接口清理、燃气表的安装、燃气引入管的安装、材料堆放及防护、阀门井施工、安全文明施工共十项。 “常见质量通病”案例分析如下： - 3 - 目 录 案例一：套管的制作及安装„„„„„„„„„„„„„„„„„4 案例二：法兰的选择及安装„„„„„„„„„„„„„„„„„1 0 案例三：支架的制作及安装„„„„„„„„„„„„„„„„„1 5 案例四：管道焊接及焊口防腐„„„„„„„„„„„„„„„„1 9 案例五：丝扣连接及接口清理„„„„„„„„„„„„„„„„2 5 案例六：燃气表的安装„„„„„„„„„„„„„„„„„„„2 8 案例七：燃气引入管的安装„„„„„„„„„„„„„„„„„3 2 案例八：材料堆放及防护„„„„„„„„„„„„„„„„„„3 5 案例九：阀门井施工„„„„„„„„„„„„„„„„„„„„4 1 案例十：安全文明施工„„„„„„„„„„„„„„„„„„„4 4 - 4 - 案例一：套管的制作及安装 一、规范要求 1、GB50028—2006（城镇燃气设计规范） 第 10.2.16 条规定：燃气引入管穿过建筑物基础、墙或管沟时，均应设置在套管中；套管与基础、墙或管沟等之间的间隙应填实，其厚度应为穿过结构的整个厚度；套管与燃气引入管之间的间隙应采用柔性防腐、防水材料密封。 第 10.2.26 条规定：燃气立管穿过通风不良的吊顶时应设在套管内。 第 10.2.30 条规定：燃气支管穿过卫生间、阁楼或壁柜时，燃气管道应采用焊接连接（金属软管不得有接头），并应设在钢套管内。 第 10.2.34 条规定：工业和实验室的室内燃气管道可暗埋在混凝土地面中，其燃气管道的引入...
