燃气管道随桥敷设施工方案

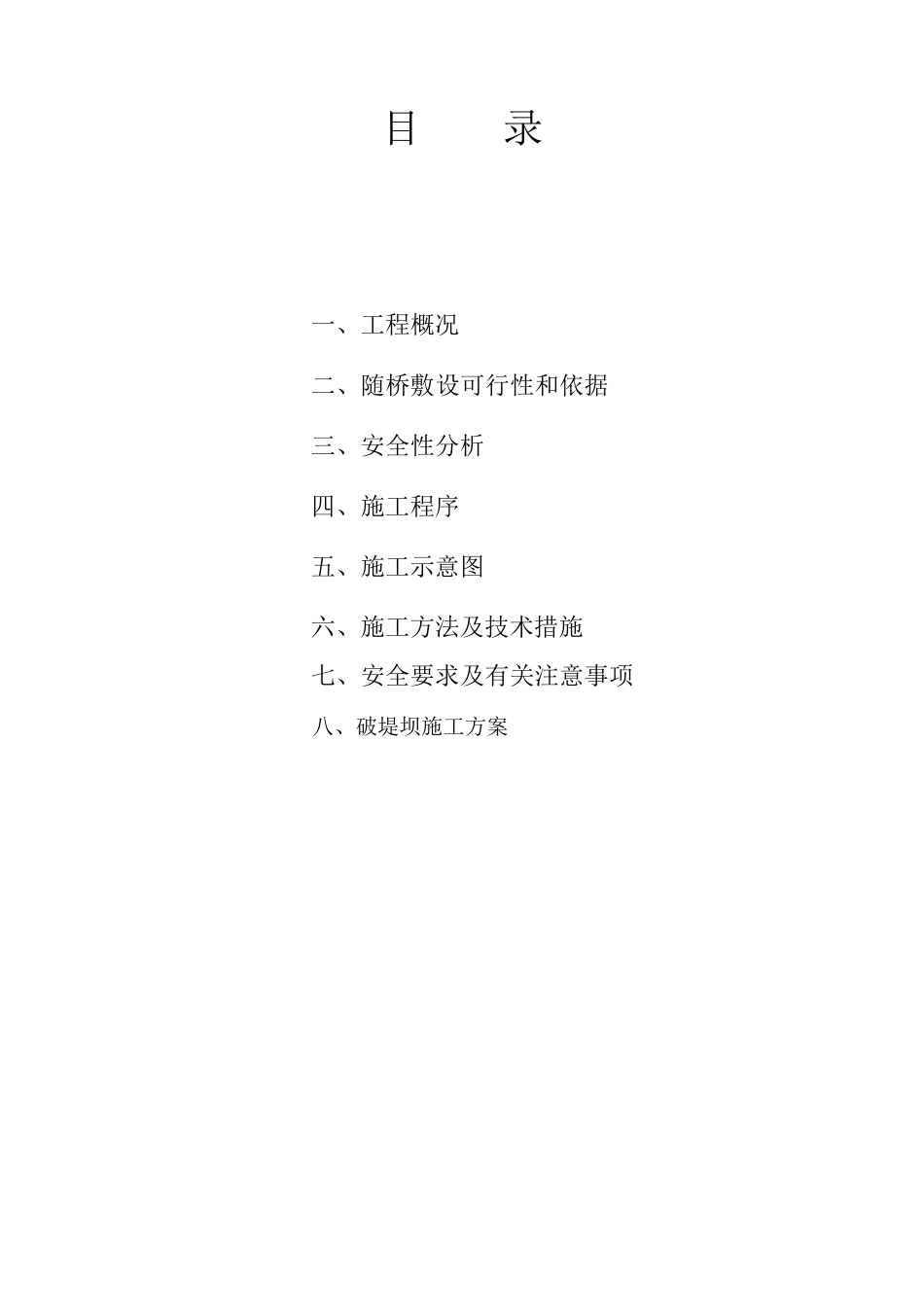

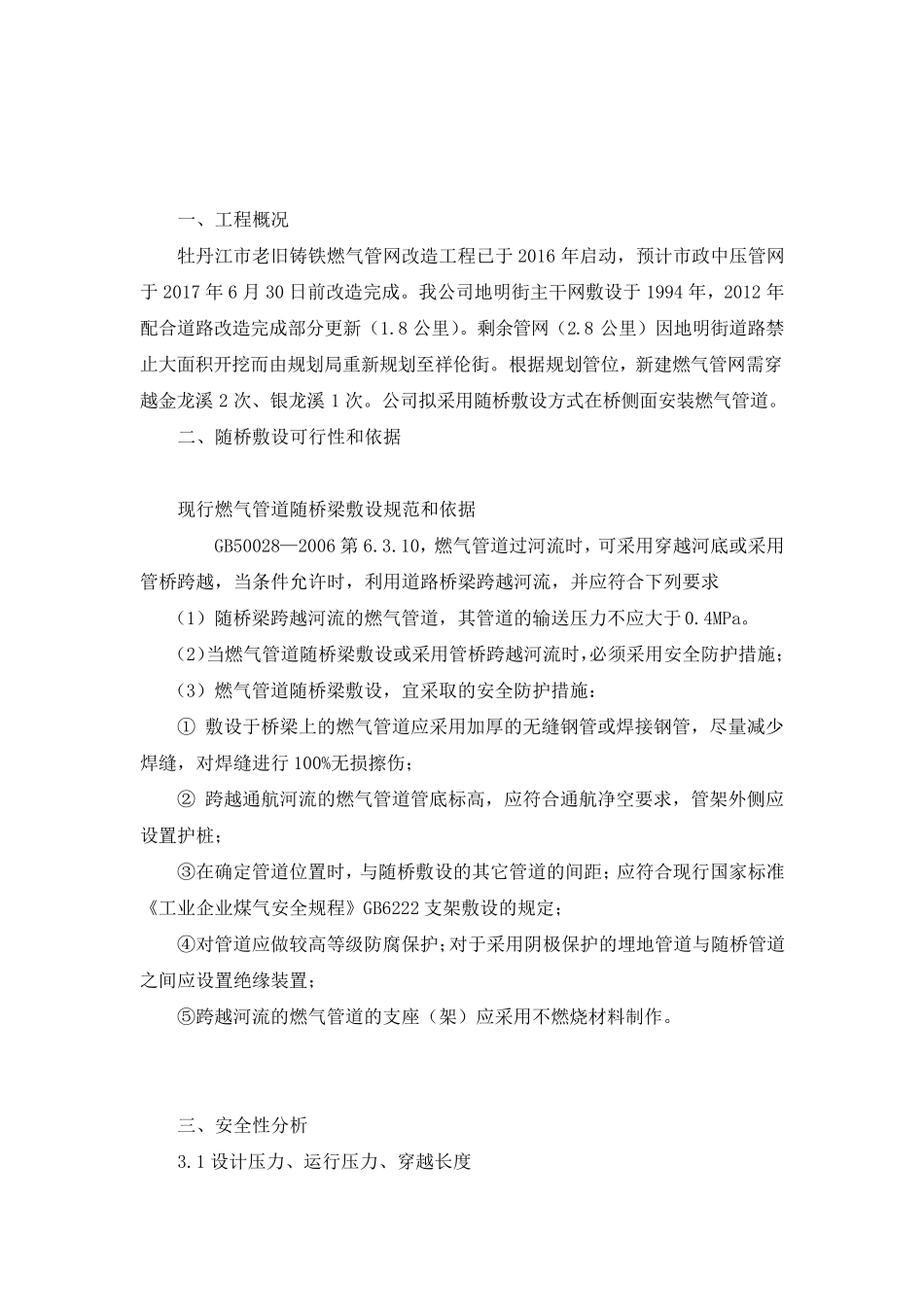

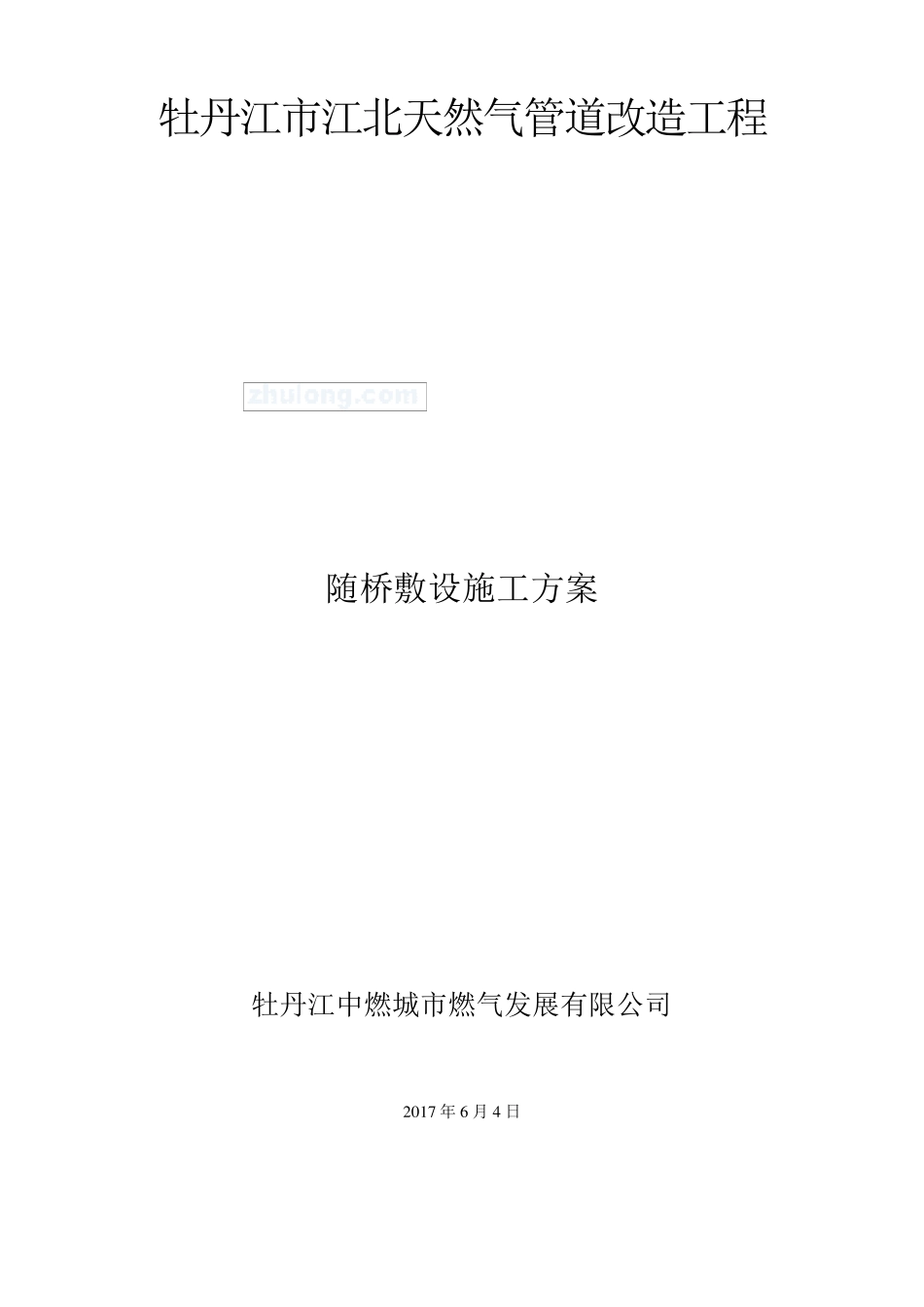

牡丹江市江北天然气管道改造工程 随桥敷设施工方案 牡丹江中燃城市燃气发展有限公司 2017 年 6 月 4 日 目 录 一、工程概况 二、随桥敷设可行性和依据 三、安全性分析 四、施工程序 五、施工示意图 六、施工方法及技术措施 七、安全要求及有关注意事项 八、破堤坝施工方案 一、工程概况 牡丹江市老旧铸铁燃气管网改造工程已于2016 年启动，预计市政中压管网于2017 年6 月30 日前改造完成。我公司地明街主干网敷设于1994 年，2012 年配合道路改造完成部分更新（1.8 公里）。剩余管网（2.8 公里）因地明街道路禁止大面积开挖而由规划局重新规划至祥伦街。根据规划管位，新建燃气管网需穿越金龙溪2 次、银龙溪1 次。公司拟采用随桥敷设方式在桥侧面安装燃气管道。 二、随桥敷设可行性和依据 现行燃气管道随桥梁敷设规范和依据 GB50028—2006 第 6.3.10，燃气管道过河流时，可采用穿越河底或采用管桥跨越，当条件允许时，利用道路桥梁跨越河流，并应符合下列要求 （1）随桥梁跨越河流的燃气管道，其管道的输送压力不应大于0.4MPa。 （2）当燃气管道随桥梁敷设或采用管桥跨越河流时，必须采用安全防护措施； （3）燃气管道随桥梁敷设，宜采取的安全防护措施： ① 敷设于桥梁上的燃气管道应采用加厚的无缝钢管或焊接钢管，尽量减少焊缝，对 焊缝进 行100%无损 擦 伤 ； ② 跨越通 航 河流的燃气管道管底标 高 ，应符合通 航 净 空 要求，管架 外 侧应设置 护桩 ； ③ 在确 定 管道位置 时，与 随桥敷设的其它 管道的间 距 ；应符合现行国 家 标 准《 工业 企 业 煤 气安全规程》 GB6222 支 架 敷设的规定 ； ④ 对 管道应做 较 高 等 级 防腐 保 护；对 于采用阴 极 保 护的埋 地管道与 随桥管道之 间 应设置 绝 缘 装置 ； ⑤ 跨越河流的燃气管道的支 座 （架 ）应采用不燃烧 材 料 制 作 。 三 、安全性分析 3.1 设计压力、运 行压力、穿越长 度 本工程燃气管道设计压力0.40MPa 最大运行压力为0.36MPa，东祥林桥Ø325×7 无缝钢管45 米，祥林桥Ø325×7 无缝钢管20 米，民安桥Ø219×6 无缝钢管16 米，完全符合国家规范和国务院有关随桥敷设燃气工程的法令； 3.2 管材选用及焊接方法 本工程随桥敷设的燃气管道选用3PE加强防腐绝缘处理的Ø325×7 无缝钢管和Ø219×6 无缝钢管，无缝钢管管道焊接采用氩电联焊方...
