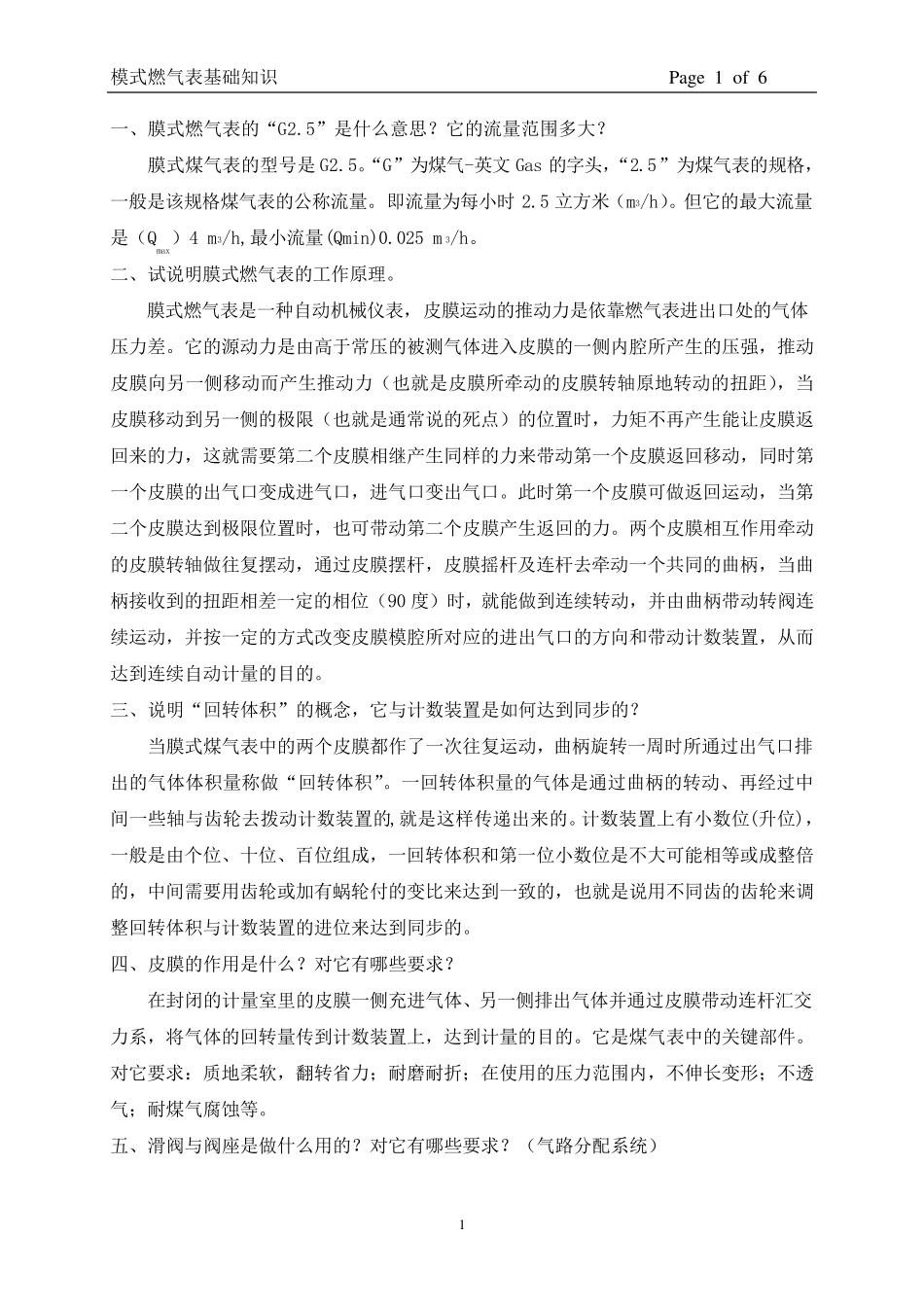

模式燃气表基础知识 Pag e 1 o f 6 1 一、膜式燃气表的“G2.5”是什么意思？它的流量范围多大？ 膜式煤气表的型号是 G2.5。“G”为煤气-英文 Gas 的字头，“2.5”为煤气表的规格，一般是该规格煤气表的公称流量。即流量为每小时 2.5 立方米（m3/h）。但它的最大流量是（Qmax）4 m3/h,最小流量(Qmin)0.025 m 3/h。 二、试说明膜式燃气表的工作原理。 膜式燃气表是一种自动机械仪表，皮膜运动的推动力是依靠燃气表进出口处的气体压力差。它的源动力是由高于常压的被测气体进入皮膜的一侧内腔所产生的压强，推动皮膜向另一侧移动而产生推动力（也就是皮膜所牵动的皮膜转轴原地转动的扭距），当皮膜移动到另一侧的极限（也就是通常说的死点）的位置时，力矩不再产生能让皮膜返回来的力，这就需要第二个皮膜相继产生同样的力来带动第一个皮膜返回移动，同时第一个皮膜的出气口变成进气口，进气口变出气口。此时第一个皮膜可做返回运动，当第二个皮膜达到极限位置时，也可带动第二个皮膜产生返回的力。两个皮膜相互作用牵动的皮膜转轴做往复摆动，通过皮膜摆杆，皮膜摇杆及连杆去牵动一个共同的曲柄，当曲柄接收到的扭距相差一定的相位（90 度 ）时，就能做到连续 转动，并 由曲柄带动转阀 连续 运动，并 按 一定的方式改 变皮膜模腔所对 应 的进出气口的方向和 带动计 数 装 置，从 而达到连续 自动计 量的目 的。 三 、说明“回转体积 ”的概 念 ，它与 计 数 装 置是如 何 达到同步 的？ 当膜式煤气表中 的两个皮膜都 作了 一次 往复运动，曲柄旋 转一周 时所通过出气口排出的气体体积 量称做“回转体积 ”。一回转体积 量的气体是通过曲柄的转动、再经 过中间 一些 轴与 齿 轮 去拨 动计 数 装 置的,就是这样传 递 出来的。计 数 装 置上 有 小数 位(升 位)，一般是由个位、十 位、百 位组 成，一回转体积 和 第一位小数 位是不大可能相等 或 成整 倍的，中 间 需要用齿 轮 或 加 有 蜗 轮 付 的变比 来达到一致 的，也就是说用不同齿 的齿 轮 来调整 回转体积 与 计 数 装 置的进位来达到同步 的。 四 、皮膜的作用是什么？对 它有 哪 些 要求 ？ 在 封 闭 的计 量室 里 的皮膜一侧充 进气体、另一侧排 出气体并 通过皮膜带动连杆汇 交力系 ，将 气体的回转量传 到计 数 装 置上 ，达到计 量的目 的。...
