燃气顶管工程施工组织方案

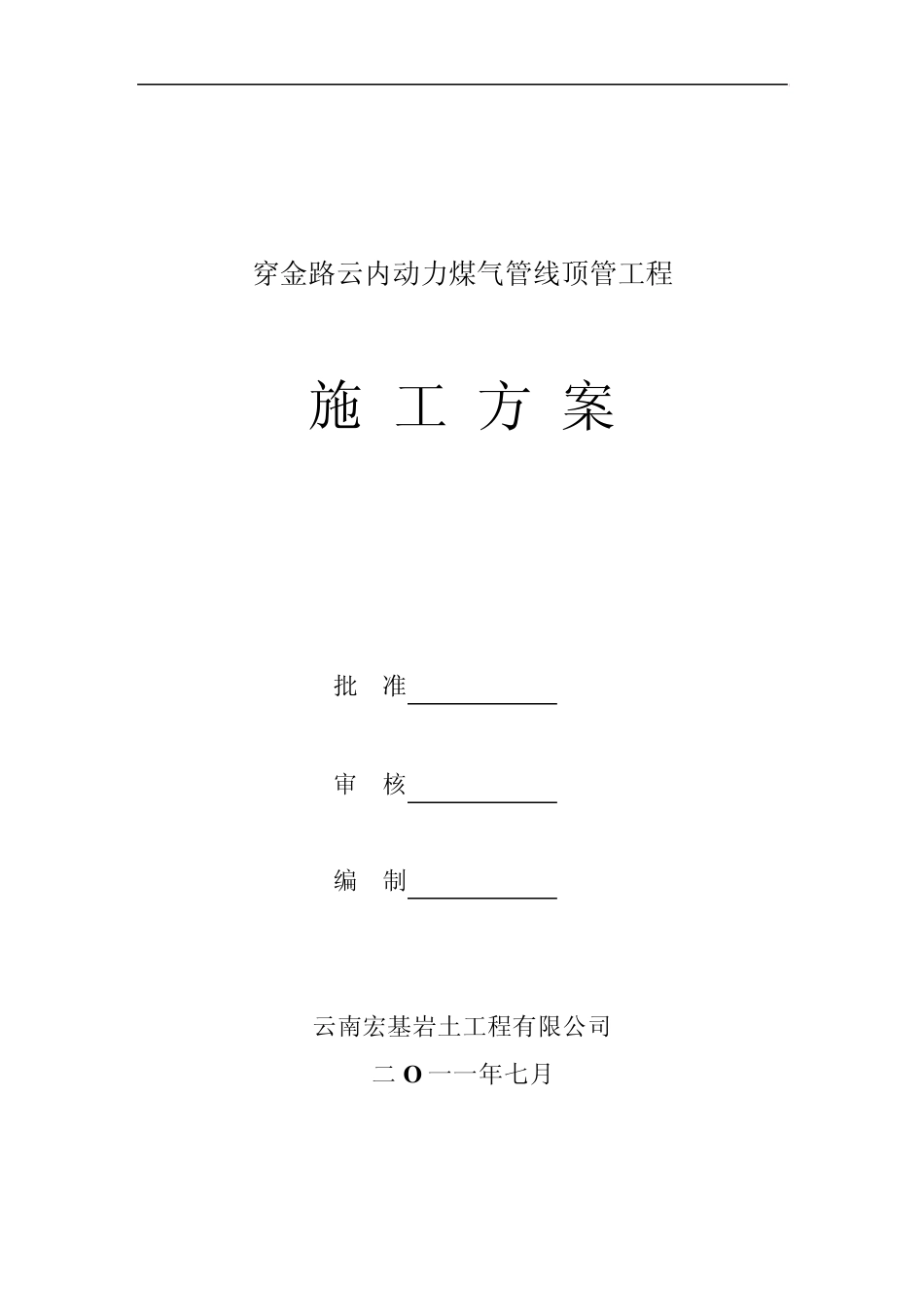

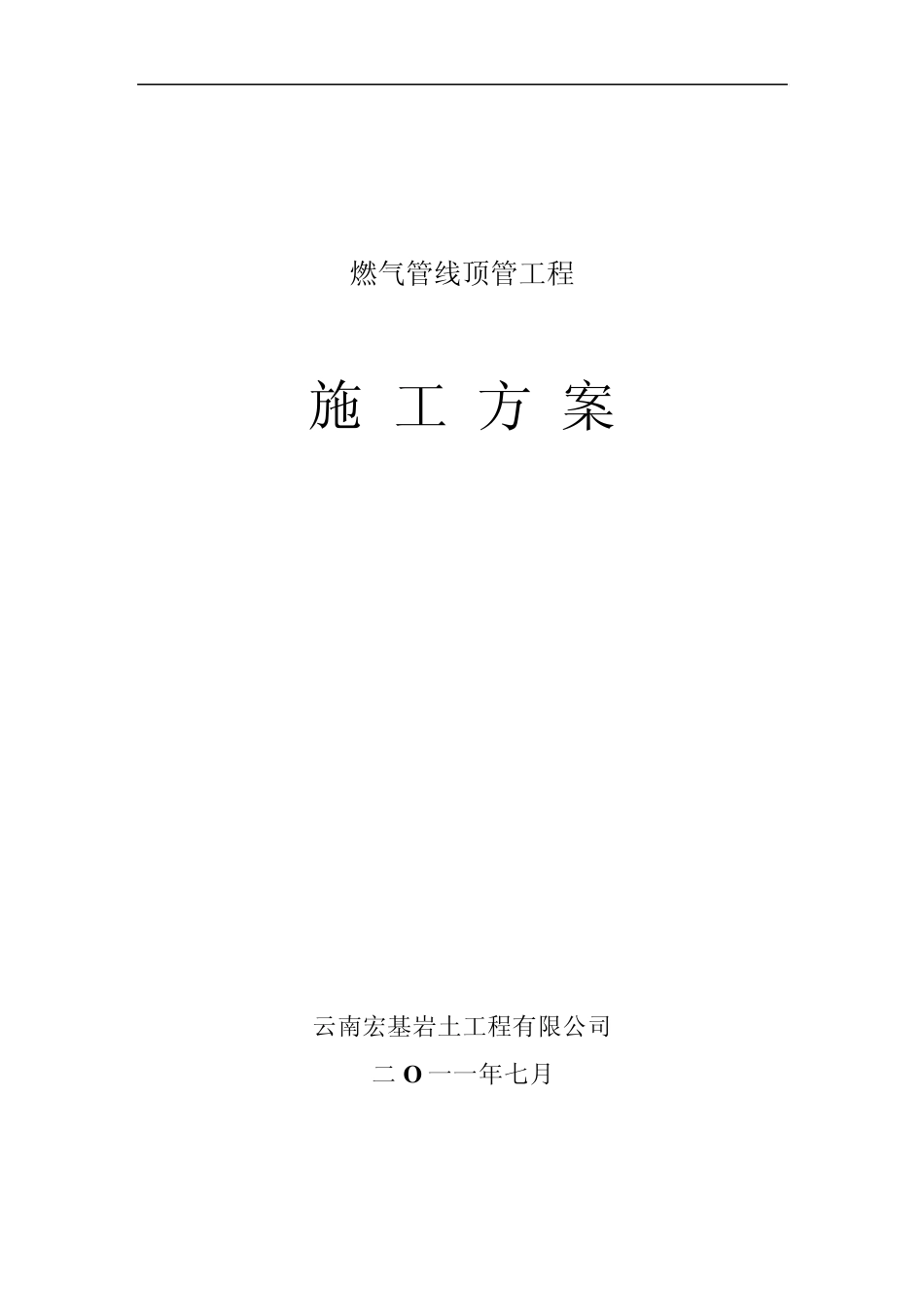

燃气管线顶管工程 施 工 方 案 云南宏基岩土工程有限公司 二O 一一年七月 穿金路云内动力煤气管线顶管工程 施 工 方 案 批 准 审 核 编 制 云南宏基岩土工程有限公司 二O 一一年七月 目 录 一、工程概况 .......................................... 1 二、施工组织机构 ....................................... 2 三、工期目标和工期保证措施 ............................. 3 四、施工工艺流程 ....................................... 4 五、施工设备和材料计划 ................................. 7 六、质量目标和保证措施： ............................... 9 七、安全目标和保证措施： ............................... 9 八、文明施工和环境保护措施 ............................ 15 九、应急抢险预案 ...................................... 17 十、附图 ............................................. 18 1 一、工程概况 本工程为穿金路云内动力公司煤气管线安装工程的一部分，位于穿金路与云内动力经济适用房小区大门交叉口，需在云内动力经济适用房小区一侧顶管穿越穿金路铺设一条煤气管线。煤气管主管暂定为 DN219 钢管，套管为 DN325 钢管。 工程采用水平定向穿越结合项管工艺施工方法进行铺设，施工长度约 50.00m。施工不得破坏公路影响交通安全。 工程设计前未作线路勘察，按我单位在该地区多年施工经验，该地区路基填土厚度变化较大，其 3m 以上为回填土也可能会到粉土层，3m 以下是圆砾层及流砂且地下水比较丰富，对非开挖和沉井施工带来了一定的地质风险，也容易导致周围路面及建筑沉降。 根据建设单位提供的地下管线图，结合现场踏堪，发现施工范围内分布有排水、通讯、供水等已建地下管线，管线情况比较复杂，管底最大埋深约 3.5m。计划新建煤气管线从已有管线下部穿越，暂定穿越深度为路面以下 4.5m，可以现场结合实际情况进行调整，保证新建煤气管线与原有管线净距离不小于1.00m， 施工前还需详细调查施工范围内是否还有其它市政设施，特别是军事通讯设备，注意保护。 本工程所在地为 T 型路口，现有煤气管线一侧为加油站，施工场地无法协调占用，只能在出口处及人行道上开挖 2m×2m×5 2 m 接入坑，场地狭窄，不利于施工。已建煤气管一侧仅够开挖坑槽供接入已有煤气管使用，焊管坑与钻机设备只能同时放在云内动力经济适用房小区进场...
