燃煤锅炉改燃气锅炉技术方案

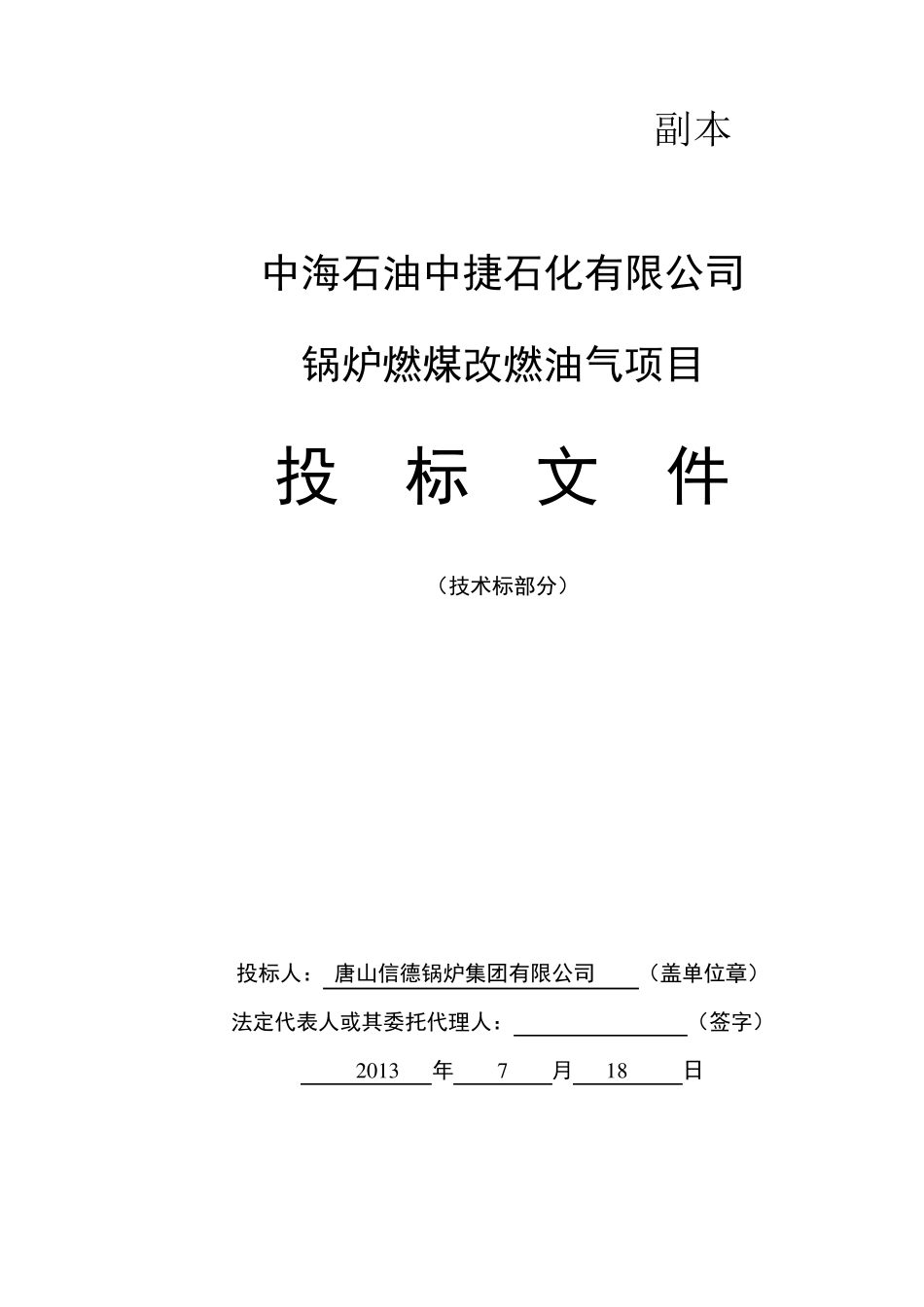

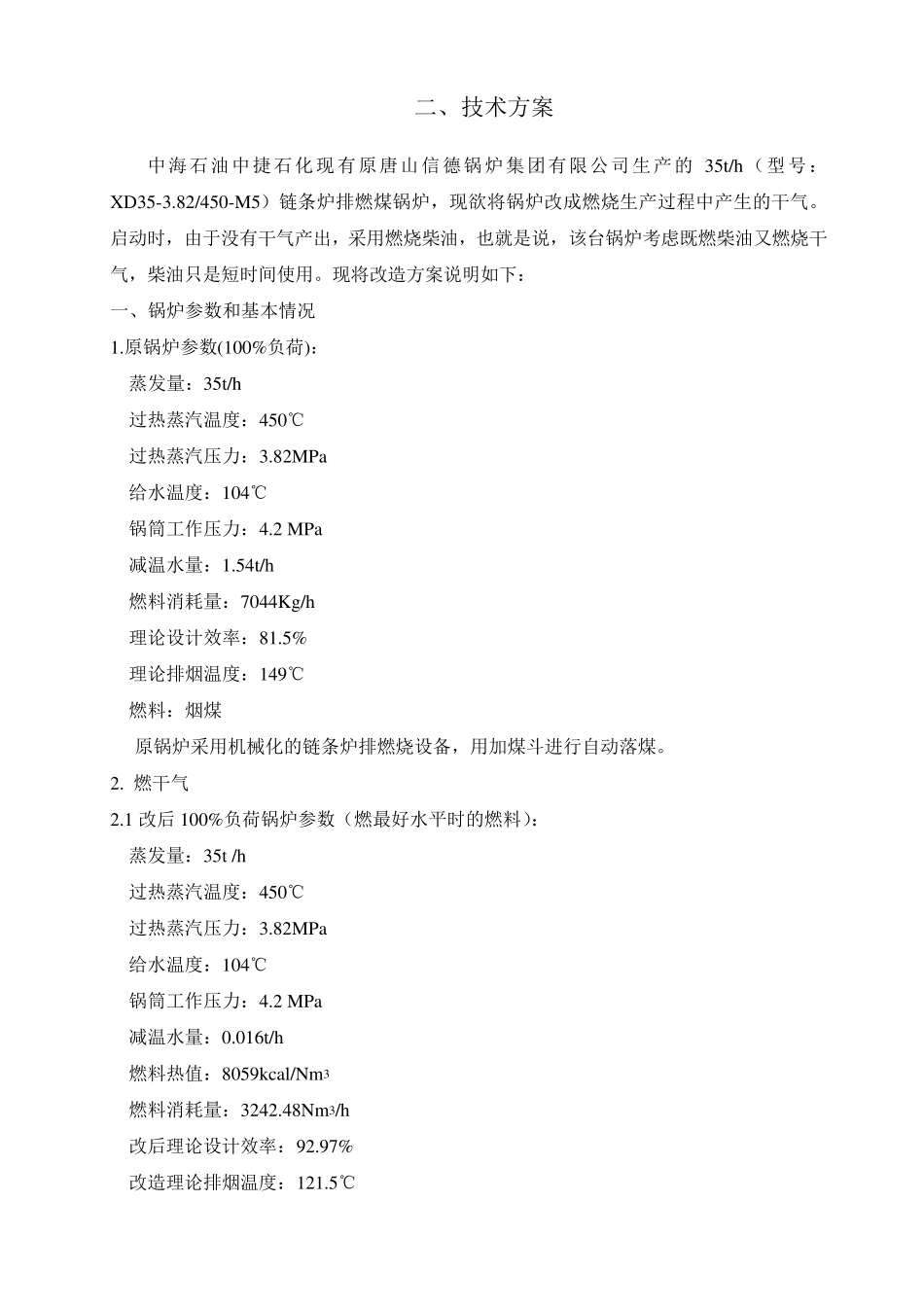

副本 中海石油中捷石化有限公司 锅炉燃煤改燃油气项目 投 标 文 件 （技术标部分） 投标人： 唐山信德锅炉集团有限公司 （盖单位章） 法定代表人或其委托代理人： （签字） 2 0 1 3 年 7 月 1 8 日 二、技术方案 中海石油中捷石化现有原唐山信德锅炉集团有限公司生产的35t/h（型号：XD35-3.82/450-M5）链条炉排燃煤锅炉，现欲将锅炉改成燃烧生产过程中产生的干气。启动时，由于没有干气产出，采用燃烧柴油，也就是说，该台锅炉考虑既燃柴油又燃烧干气，柴油只是短时间使用。现将改造方案说明如下： 一、锅炉参数和基本情况 1.原锅炉参数(100%负荷)： 蒸发量：35t/h 过热蒸汽温度：450℃ 过热蒸汽压力：3.82MPa 给水温度：104℃ 锅筒工作压力：4.2 MPa 减温水量：1.54t/h 燃料消耗量：7044Kg/h 理论设计效率：81.5% 理论排烟温度：149℃ 燃料：烟煤 原锅炉采用机械化的链条炉排燃烧设备，用加煤斗进行自动落煤。 2. 燃干气 2.1 改后 100%负荷锅炉参数（燃最好水平时的燃料）： 蒸发量：35t /h 过热蒸汽温度：450℃ 过热蒸汽压力：3.82MPa 给水温度：104℃ 锅筒工作压力：4.2 MPa 减温水量：0.016t/h 燃料热值：8059kcal/Nm3 燃料消耗量：3242.48Nm3/h 改后理论设计效率：92.97% 改造理论排烟温度：121.5℃ 附热力计算书： 2.2 改后100%负荷锅炉参数（燃最差水平时的燃料）： 蒸发量：35t /h 过热蒸汽温度：450℃ 过热蒸汽压力：3.82MPa 给水温度：104℃ 锅筒工作压力：4.2 MPa 减温水量：0.178t/h 燃料热值：8059kcal/Nm3 燃料消耗量：4381Nm3/h 改后理论设计效率：92.61% 理论排烟温度：124.2℃ 附热力计算书： 燃料：干气，成分见表： 气柜瓦斯组分全分析 最差水平（%） 最好水平（%） H2 32.34 52.01 O2 0.19 1.01 N2 26.63 17.13 CO 1.45 0.34 CO2 1.40 0.33 甲烷 16.92 3.55 乙烷 6.57 1.50 乙烯 8.53 1.43 丙烷 0.60 1.23 丙烯 2.40 2.21 异丁烷 1.02 1.52 正丁烷 0.30 1.66 反丁烷 0.34 7.39 正丁烯 0.28 3.33 异丁烯 0.29 0.33 顺丁烯 0.24 3.88 异戊烷 0.38 0.73 正戊烷 0.02 0.07 1,3-丁二烯 0.00 0.04 H2S 含量 2000 mg/m3 500 mg/m3 3. 燃柴油 3.1 改后100%负荷锅炉参数（燃柴油）： 蒸发量：35t /h 过热蒸汽温度：450℃ 过热蒸汽压力：3.82MPa 给水温度：104℃ 锅筒工作压力：...
