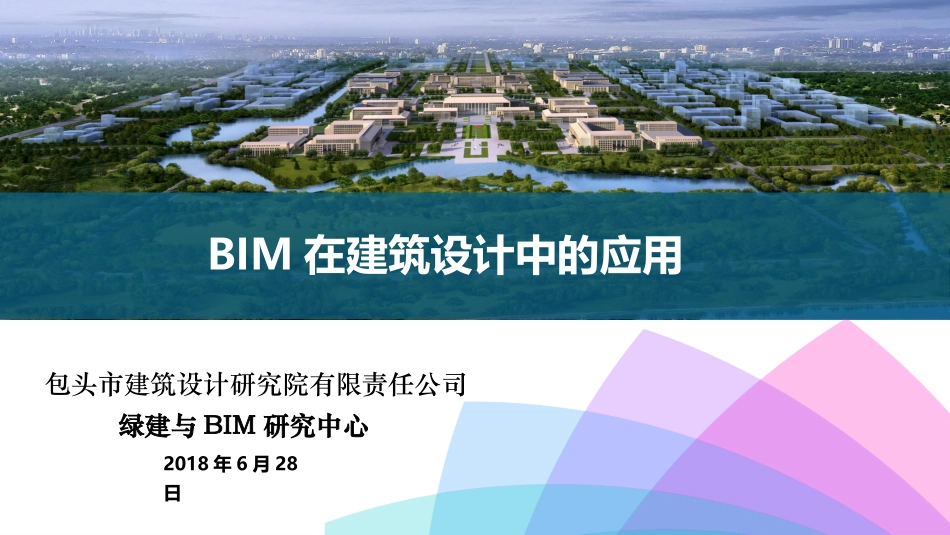

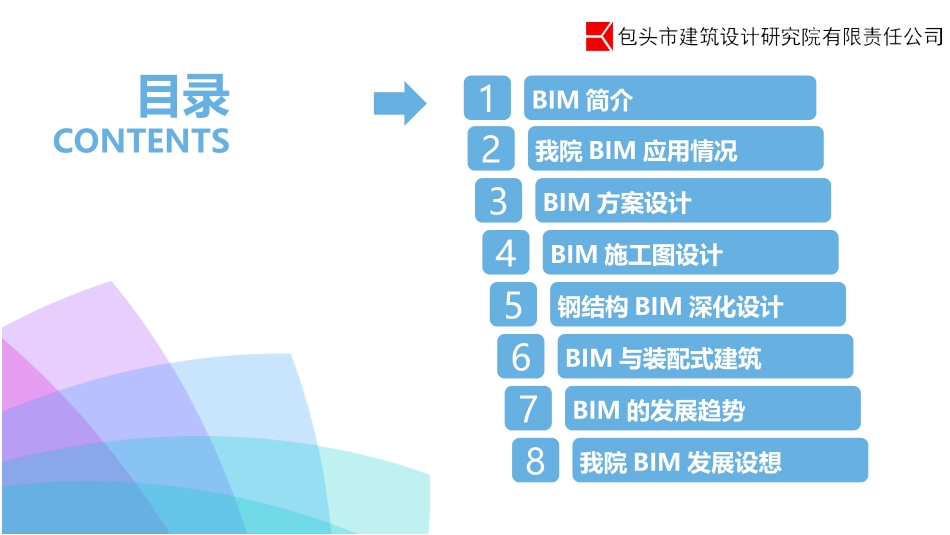

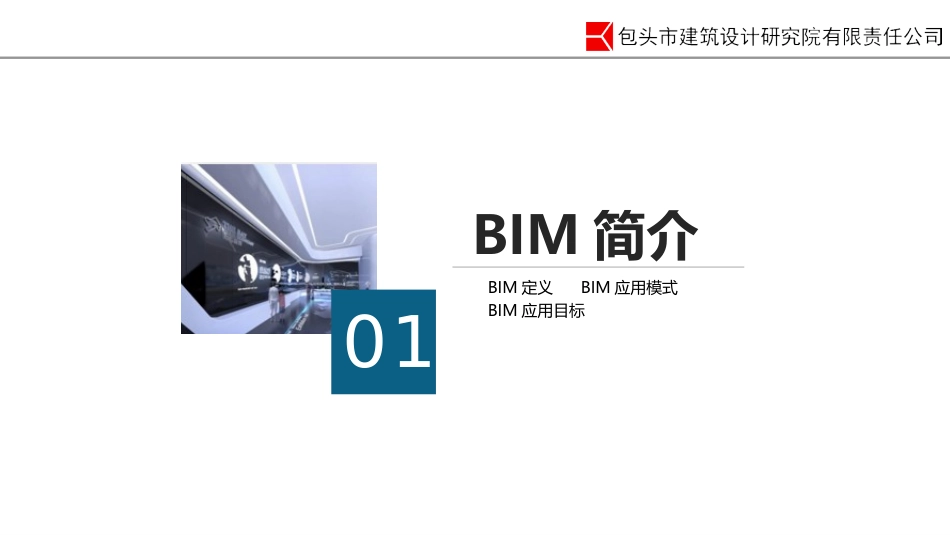

BIM在建筑设计中的应用包头市建筑设计研究院有限责任公司绿建与BIM研究中心2018年6月28日目录CONTENTS1BIM简介2我院BIM应用情况3BIM方案设计4BIM施工图设计5钢结构BIM深化设计6BIM与装配式建筑7BIM的发展趋势8我院BIM发展设想BIM简介BIM定义BIM应用模式BIM应用目标01BIM简介BIM定义作为一种全新的理念，正逐步为建筑行业所熟知。所谓BIM是指基于先进三维数字设计解决方案所构建的可视化的建筑信息模型(BuildingInformationModel)简称BIM，使得整个工程项目在设计、施工和运维等各个阶段都能够有效实现节省能源、节约成本、降低污染和提高效率。BIM简介BIM应用模式BIM技术应用模式根据阶段不同，一般分为两种：1）全生命周期应用：方案设计、施工图设计、施工准备、施工实施、运维的全生命周期BIM技术应用；2）阶段性应用：选择方案设计、施工图设计、施工准备、施工实施、运维的部分阶段应用BIM技术。BIM简介BIM应用目标我院BIM应用情况02软件平台硬件配置工作方式我院BIM应用情况软件分类应用软件辅助软件设计软件PremiereSketchUpTeklaNavisWorksLumionFuzor三维建模钢结构深化视频剪辑图片视频处理方案演示碰撞检查后期渲染漫游动态模拟净空分析钢筋Revit广联达（钢筋）场地道路Civil3D景观布置软件平台族库大师构件坞鸿业我院BIM应用情况插件选择我院BIM应用情况橄榄山快模GLS土建GLS机电快图GLS精装插件选择我院BIM应用情况硬件配置最低配置标准配置我院BIM应用情况工作方式目前BIM设计的工作方式有两种：1.各专业统一项目基点和轴网，各专业单独建立设计模型，存放到共享盘，通过相互链接的方式来达到协同设计。2.通过建立工作集（创建中心文件）的方式来达到协同设计。工作集是在revit中出现的一种权限概念，多人在同一设计模型中操作，每人仅可以对自己具有权限的工作集进行编辑，避免工作中出现混乱，当有需要时可以借用权限或者根据需要创建新的工作集。根据我院目前的情况，我们采用第一种工作方式。每天各专业设计人将最新设计模型上传共享盘，供其他设计人更新链接模型。（目前万郡这个项目通过链接的方式，占共享盘3G内存）BIM方案设计03解放建筑经济技术指标表模拟仿真解放“建筑经济技术指标表”在方案规划阶段，我们总会为各类指标烦恼，每调一下方案，都要重算指标。不过，巧用Revit族和明细表可以顺利解决这一点。模型和表格是关联的。例如小区规划的过程，就是布置各类构建族的过程。各类构建布置完成，相当于各类信息已输入完成。而我们需要的“指标表”，只是用“明细表”功能将自己所需要的信息提取出来而已。这样就做到了无论方案怎么调整，都无需手动计算。BIM方案设计户型族：族创建过程中，会加入各类所需要的族参数模型与明细表的对应：在明细表中选定一类族，模型视图中，相应的族也表现为选中状态BIM方案设计BIM方案设计仿真模拟建筑景观BIM方案设计仿真模拟万郡23#楼BIM方案设计仿真模拟万郡23#动画模拟BIM方案设计智慧工程、智慧工地、智慧工厂BIM方案设计通过Navisworks漫游的方式，发现各专业不协调问题。BIM方案设计浮选破碎车间工艺设备-BIM展示BIM施工图设计04协同设计简化沟通碰撞检查管线综合净空分析解放对图工程量统计BIM出图模型、图纸审查BIM施工图设计协同设计BIM设计平台使三维设计协同成为可能，工作方式由传统的抽象二维图形过渡到具体的三维空间，对应目前的审核体质，二维图形只是三维模型的副产品，可轻松的从模型中得到，而模型的联动性对于设计修改来说极其便捷。BIM使建筑、结构、给排水、暖通、电气等各个专业基于同一模型进行工作，各专业设计自己的模型，其他专业不需要等待提资，就可以立刻看到其他人的修改，并能直观的看到设计中的问题，及时沟通解决，从而在真正意义上实现三维集成协同设计。BIM施工图设计协同设计--规范各专业画图标准BIM施工图设计协同设计--规范各专业画图样板简化沟通（可视化）以往在CAD绘图过程中复杂节点的绘制一般靠想象，而且信息往往掌握在本专业设计人员中，比如遇到复杂点，建筑专业要像每个专业解释一遍相关解决方法。但是BIM的“可视化”使“外行变成内行，内行成为专家，专家可以回家...
