仪 器 名 词 ： 爆 破 震 动 监 测 分 析 仪 一 ： 可 开 设 的 实 验 1
爆 破 震 动 监 测 实 验2
爆 破 震 动 波 形 预 测 实 验3
爆 破 药 量 预 测 实 验4
爆 破震 动 强 度 预 测 实 验5
单 一 质 点 震 速 安 全 判 据 实 验6
速 度 —频率相关安 全 判 据 实验7
爆 破 震 动 对邻近建筑物的 破 坏规律实 验8
研究爆 破 地震 波 在不同传播介质性和场地条件而变化的 规律
二： 原理及目的 爆 破 震 动 测 试采用电测 法对爆 炸载荷在介质 中的 电学量 进行转换，从而达到测 震 目的 ，该过程利用敏感元件在磁场中的 相对运动 ，产生与地震 形 成一 定比例关系的 电信号，经过放大器 和记录装置得到震 动 信号，将震 动 信号进行频谱分 析和能量 衰减分 析 ，获得震 动 速 度 、震 动 主频等安 全 判 据 参数，最终实 现波 形 、药量 、震 动 强 度 预 测
三操作规程方法 3

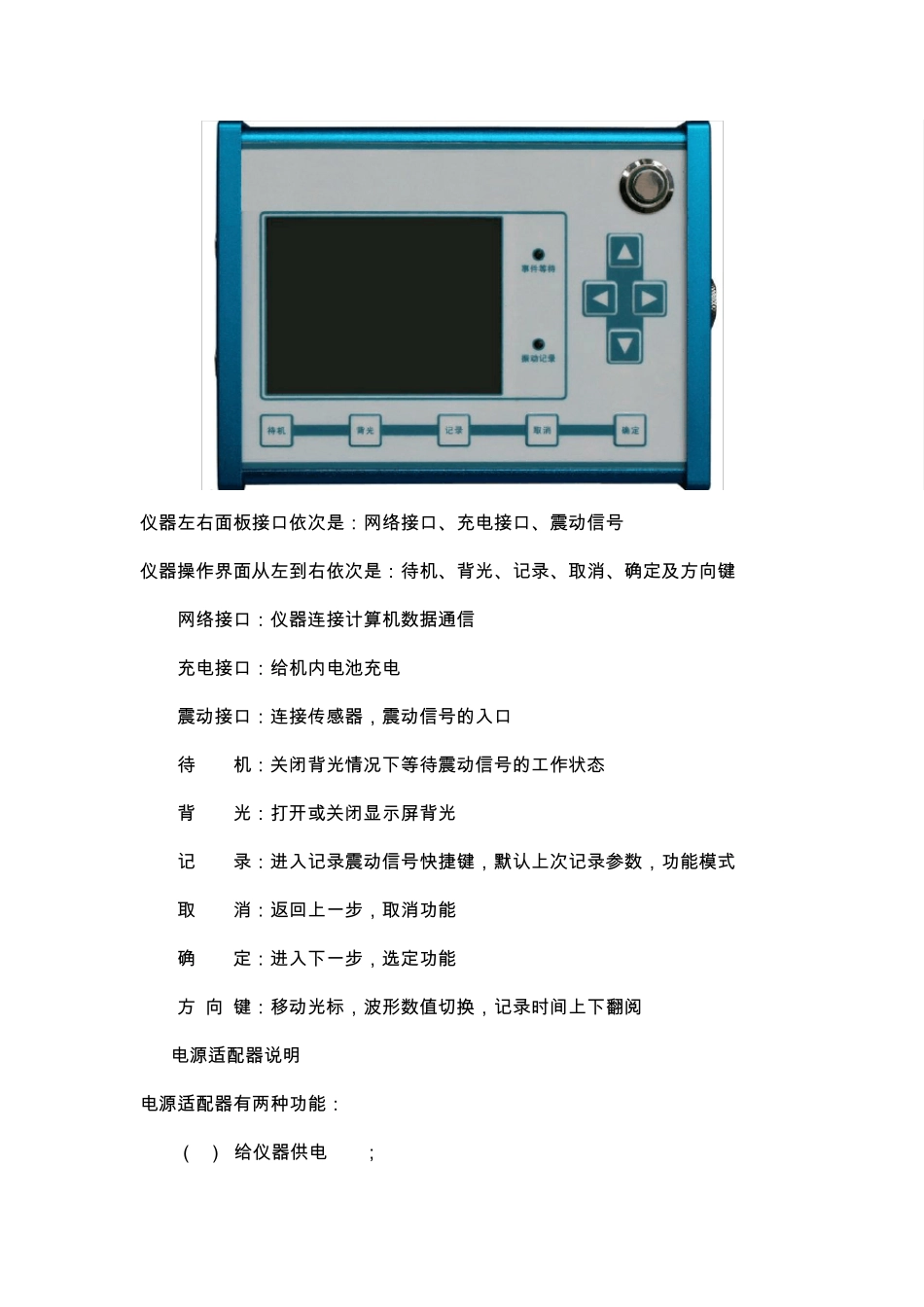

1仪 器 面板说明 （1）监 测 分 析 仪 面板（图 3-1） 仪 器 左 右 面 板 接 口 依 次 是 ： 网 络 接 口 、充电接 口 、震动信号 仪 器 操作界面 从左 到右 依 次 是 ： 待机、背光、记录、取消、确定及方向键 网 络 接 口 ： 仪 器 连接 计算机数据通信 充电接 口 ： 给机内电池充电 震动接 口 ： 连接 传感器 ，震动信号的入口 待 机： 关闭背光情况下等待震动信号的工作状态 背 光： 打开或关闭显示屏背光 记 录： 进入记录震动信号快捷键，默认上次 记录参数，功能模式 取 消： 返回上一步，取消功能 确 定： 进入下一步，选定功能 方 向 键： 移动光标，波形数值切换，记录时间上下翻阅 3
2电源适配器 说明 电源适配器 有两种功能： （1） 给仪 器 供电(6V)；
