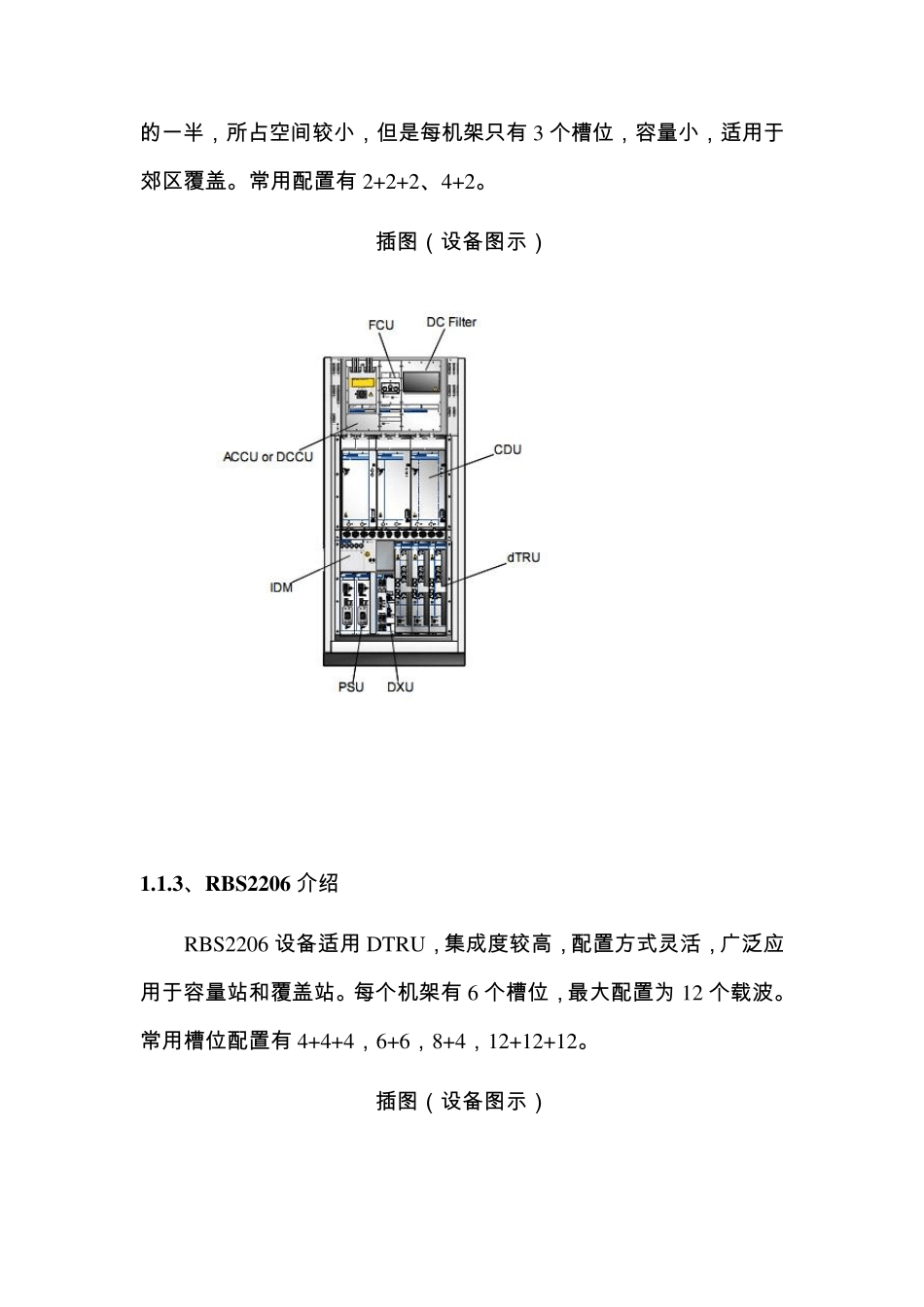

设备故障处理手册 1、设备简介 目前我公司使用的爱立信基站产品属于 RBS2000（Radio Base Station) 系列。 从基站类型上分，RBS2000系列基站分宏蜂窝、微蜂窝、射频拉远基站三大类型；而从不同的频段分，则有 GSM 900，DCS 1800和 PCS1900等三种系列。 1.1、主要设备类型介绍 宏蜂窝基站：RBS2202、RBS2207、RBS2206 微蜂窝基站：RBS2302、RBS2309、RBS2308 射频拉远基站：RBS2111、RBS2101 1.1.1、RBS2202 介绍 RBS2202 设备是爱立信早期基站设备，广泛应用于容量站和覆盖站。RBS2202 单机架最大配置为 6 个载波，单小区最大配置为 12个载波，2 个机架分主辅架连接。常用载波槽位配置有 2+2+2，4+4+4，6+6+6，12+12+12。 插图（设备图示） ● 机 柜 尺 寸 ： 400m m ×600m m ×1900m m ● 重 量 ： 226kg ● 工 作 环 境 温 度 ： +5℃ — +40℃ ● 最 大 功 耗 2400W ● 每 个 机 柜 最 多 能 放 6 块 载 频 。 ● 机 柜 既 可 以 配 置 成EGSM 900M 的BTS， 也 可 以 配 置 成DCS 1800M 的 BTS。 1.1.2、RBS2207 介绍 RBS2207 设备适用 DTRU， 集成 度 较高， 机 架高度 只有 2206的 一 半 ， 所 占 空 间 较 小 ， 但 是 每 机 架 只 有 3 个 槽 位 ， 容 量 小 ， 适 用 于郊 区 覆 盖 。 常 用 配 置 有 2+2+2、4+2。 插图（设备图示） 1.1.3、RBS2206 介绍 RBS2206 设备适 用 DTRU， 集成度较 高， 配 置 方式灵活， 广泛应用 于 容 量 站和覆 盖 站。 每 个 机 架 有 6 个 槽 位 ， 最大配 置 为 12 个 载波。常 用 槽 位 配 置 有 4+4+4， 6+6， 8+4， 12+12+12。 插图（设备图示） ● 机 柜 尺 寸 ： 400m m ×600m m ×1900m m ● 重 量 ： 230kg ● 工 作 环 境 温 度 ： +5℃ — +40℃ ● 最 大 功 耗 4800W ● 每 个 机 柜 最 多 能 放 6 块 载 频 （ dTRU）。 ● 机 柜 既可以配置成 EGSM 900M 的 BTS，也可以配置成 DCS 1800M 的 BTS。 1.1.4、微蜂窝基站设备 2302、2308、2309 爱立信微蜂窝设备主要不同在于载波配置和实现功能上，结构上基本一致，最大发射功率为 2W （33DB）。RBS2302、RBS2309 配置为 2 块载波，RBS2308 配置为 4 块载波；RBS2...
