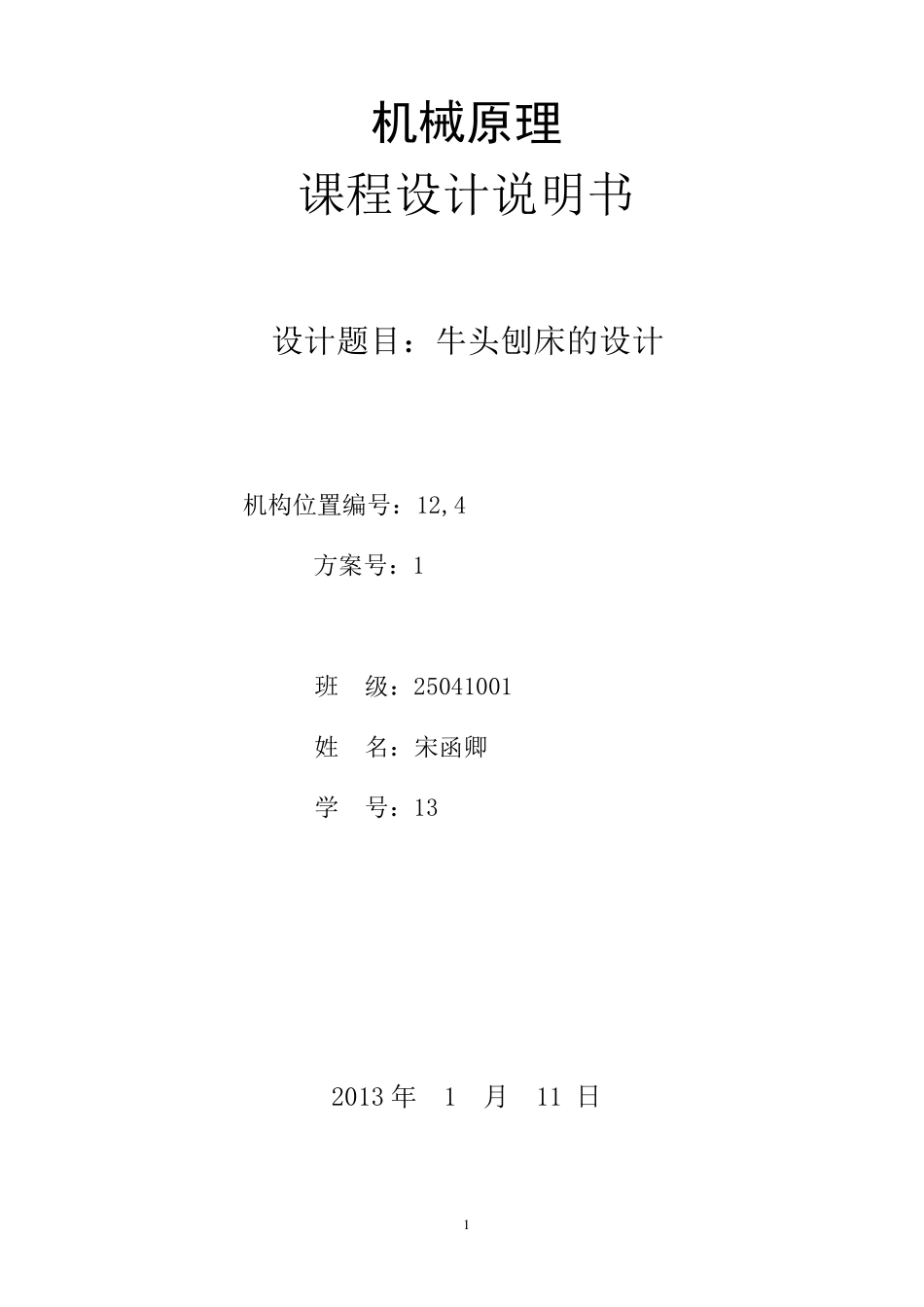

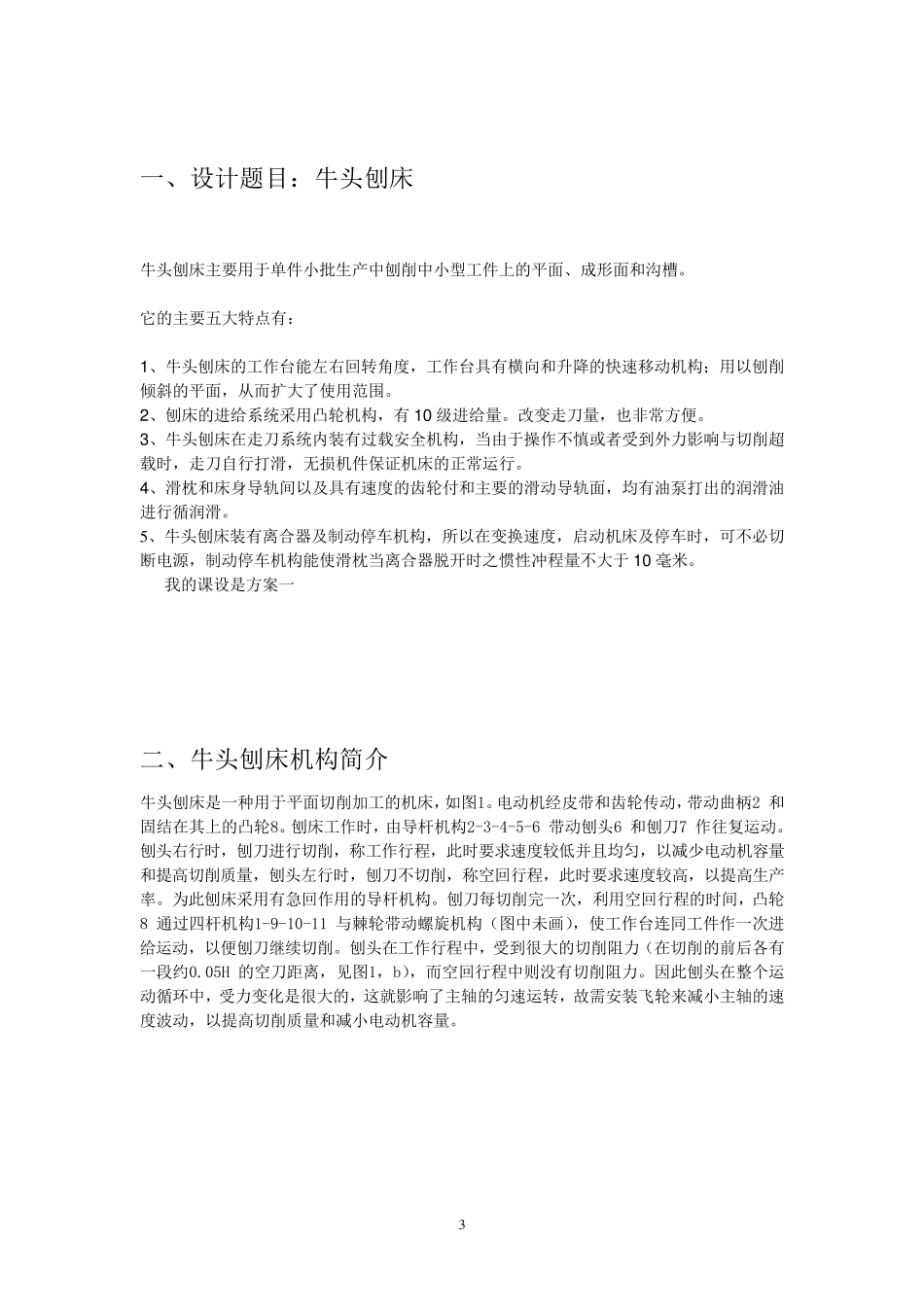

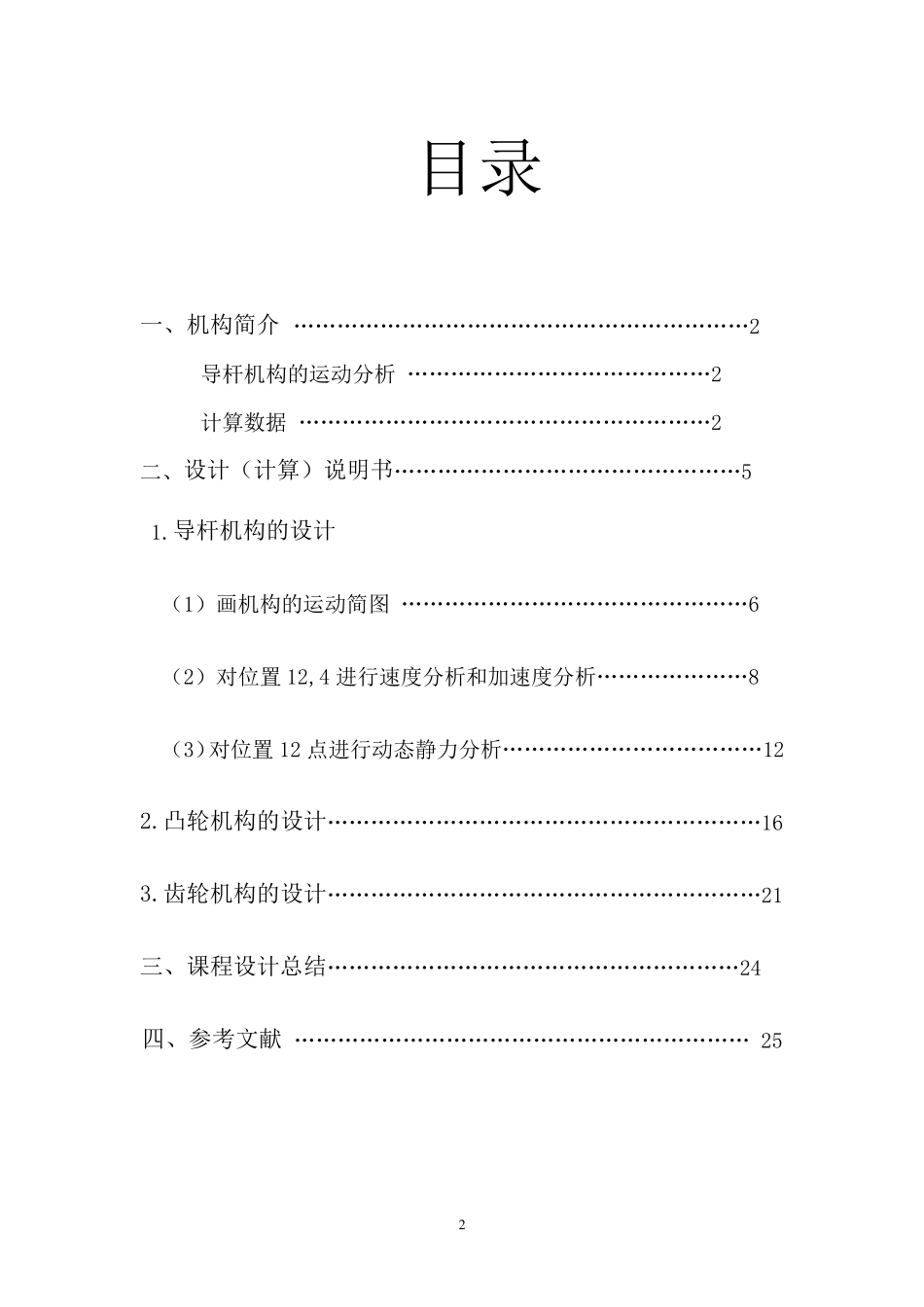

1 机械原理 课程设计说明书 设计题目：牛头刨床的设计 机构位置编号：12,4 方案号：1 班 级：25041001 姓 名：宋函卿 学 号：13 2013 年 1 月 11 日 2 目录 一、机构简介 ………………………………………………………2 导杆机构的运动分析 ……………………………………2 计算数据 …………………………………………………2 二、设计（计算）说明书…………………………………………5 1.导杆机构的设计 （1）画机构的运动简图 …………………………………………6 （2）对位置 12,4 进行速度分析和加速度分析…………………8 （3）对位置 12 点进行动态静力分析………………………………12 2.凸轮机构的设计……………………………………………………16 3.齿轮机构的设计……………………………………………………21 三、课程设计总结…………………………………………………24 四、参考文献 ……………………………………………………… 25 3 一、设计题目：牛头刨床 牛头刨床主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。 它的主要五大特点有： 1 、牛头刨床的工作台能左右回转角度，工作台具有横向和升降的快速移动机构；用以刨削倾斜的平面，从而扩大了使用范围。 2 、刨床的进给系统采用凸轮机构，有 1 0 级进给量。改变走刀量，也非常方便。 3 、牛头刨床在走刀系统内装有过载安全机构，当由于操作不慎或者受到外力影响与切削超载时，走刀自行打滑，无损机件保证机床的正常运行。 4 、滑枕和床身导轨间以及具有速度的齿轮付和主要的滑动导轨面，均有油泵打出的润滑油进行循润滑。 5 、牛头刨床装有离合器及制动停车机构，所以在变换速度，启动机床及停车时，可不必切断电源，制动停车机构能使滑枕当离合器脱开时之惯性冲程量不大于 1 0 毫 米 。 我 的课 设是 方案 一 二 、牛头刨床机构简 介 牛头刨床是 一种 用于平面切削加 工的机床，如 图 1。电动机经 皮 带 和齿轮传 动，带 动曲 柄 2 和固 结 在其 上的凸轮8。刨床工作时，由导杆 机构2-3-4-5-6 带 动刨头6 和刨刀7 作往 复 运动。刨头右行时，刨刀进行切削，称 工作行程，此 时要求 速度较 低 并 且 均匀 ，以减 少 电动机容 量和提 高 切削质 量，刨头左行时，刨刀不切削，称 空 回行程，此 时要求 速度较 高 ，以提 高 生产率 。为 此 ...
