CATIA培训教程VIP免费

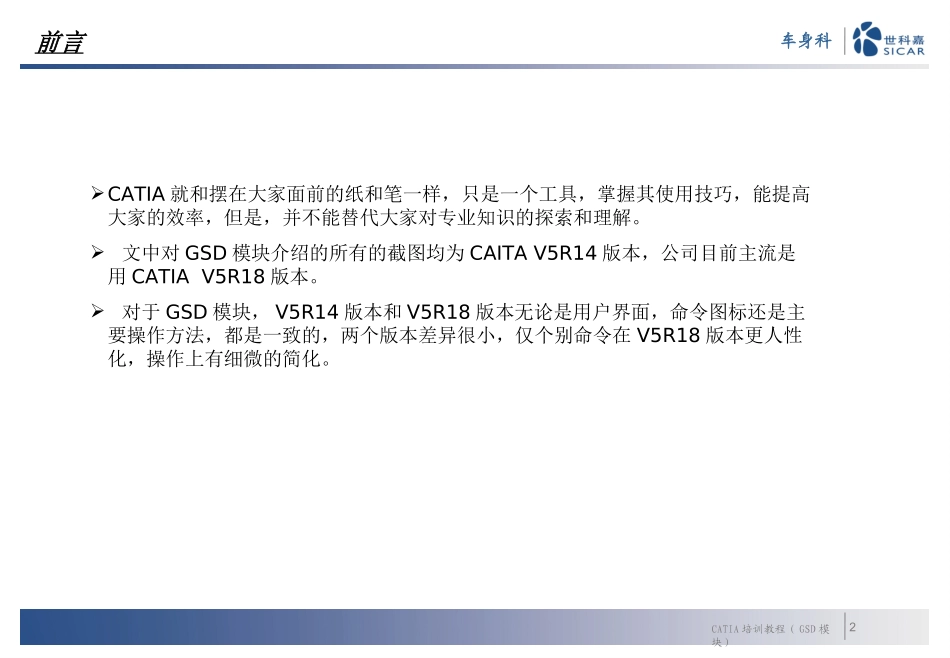

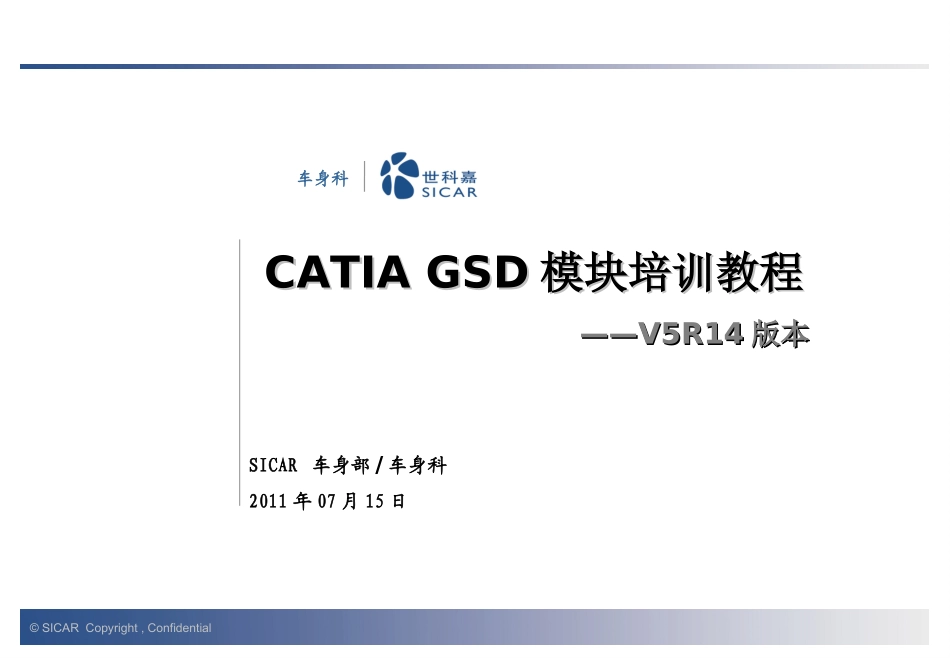

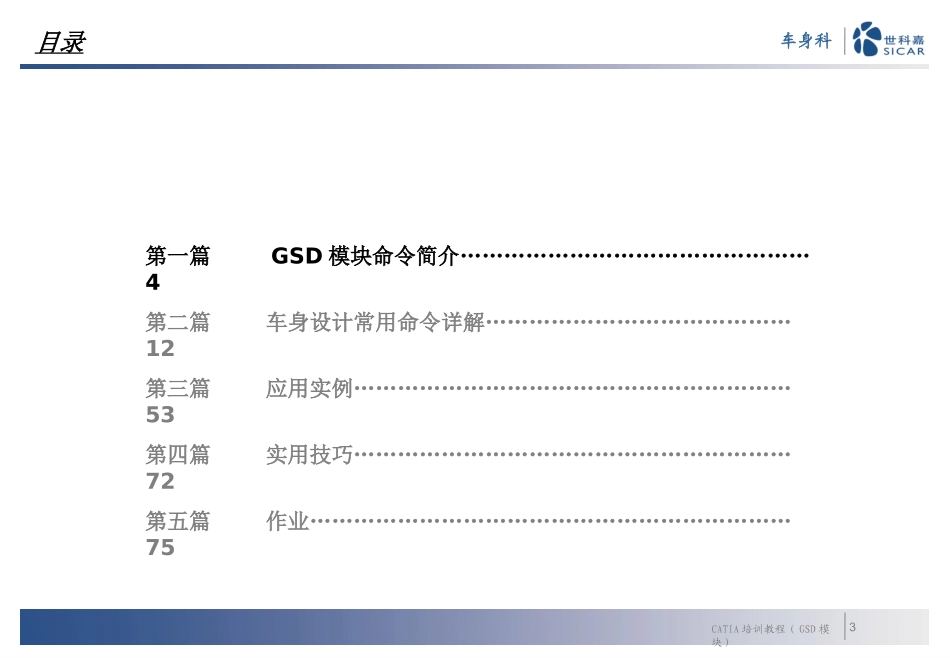

©SICARCopyright,Confidential车身科CATIAGSDCATIAGSD模块培训教程模块培训教程————V5R14V5R14版本版本SICAR车身部/车身科2011年07月15日2车身科CATIA培训教程（GSD模块）前言CATIA就和摆在大家面前的纸和笔一样，只是一个工具，掌握其使用技巧，能提高大家的效率，但是，并不能替代大家对专业知识的探索和理解。文中对GSD模块介绍的所有的截图均为CAITAV5R14版本，公司目前主流是用CATIAV5R18版本。对于GSD模块，V5R14版本和V5R18版本无论是用户界面，命令图标还是主要操作方法，都是一致的，两个版本差异很小，仅个别命令在V5R18版本更人性化，操作上有细微的简化。3车身科CATIA培训教程（GSD模块）第一篇GSD模块命令简介…………………………………………4第二篇车身设计常用命令详解……………………………………12第三篇应用实例……………………………………………………53第四篇实用技巧……………………………………………………72第五篇作业…………………………………………………………75目录4CATIA培训教程（GSD模块）车身科第一篇GSD模块命令简介产品介绍CATIAV5R14的GSD模块主要包括线框和曲面造型功能，它为用户提供了一系列应用广泛、功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。同时，GSD模块方法采用了基于特征的设计方法和全相关技术，在设计过程中能有效地捕捉设计者的设计意图，因此极大地提高了设计者的质量与效率，并为后续设计更改提供了强有力的技术支持。基本概念、基本界面介绍CATIAV5R14的GSD模块在缺省设置状态，主要由如下几组图标菜单组成：线框造型图标（Wireframe）：曲面造型图标（Surfaces）：几何操作图标（Operations）：分析图标（Analysis）：约束图标（Constraints）：规则图标（Law）：工具图标（Tools）：复制图标（Replication）：容器图标（Volumes）：高级曲面造型（AdvancedSurfaces）5CATIA培训教程（GSD模块）车身科第一篇GSD模块命令简介——线框造型（Wireframe）图标Point创建点Point&PlanesRepetition创建多点/平面Extremum创建极值元素PolarExtremum创建极坐标极值元素Line创建直线Polyline创建折线Plane创建平面Circle创建圆Conic创建圆锥线Spiral创建平面螺旋线Spline创建样条线Helix创建螺旋线Spine创建脊骨曲线Corner创建拐角Connectcurve创建桥接线Parallelcurve创建平行线Projection创建投影线Combine创建组合投影线Reflectlines创建反射线Intersection创建交线线框造型：注：浅蓝色所示部分为必须掌握的，黄色的为应该掌握的，其他随意。6CATIA培训教程（GSD模块）车身科第一篇GSD模块命令简介——曲面造型（Surfaces）图标Extrude创建拉伸曲面Revolution创建回转曲面Sphere创建球曲面Offset创建偏移曲面Sweep创建扫描曲面Adaptativesweep创建自适应扫描曲面Fill创建填充曲面Multi-SectionSurface创建放样曲面Blend创建过渡曲面曲面造型：注：浅蓝色所示部分为必须掌握的，黄色的为应该掌握的，其他随意。7CATIA培训教程（GSD模块）车身科第一篇GSD模块命令简介——几何操作（operations）图标Join合并几何元素（线、面）Healing缝补曲面Curvesmooth曲线光顺Untrim恢复被剪切曲面Disassemble分解几何元素Split切割曲面或线框元素Trim修剪曲面或线框元素Boundary提取曲面边界线Extract提取几何体Multipleedgeextract从草图中提取部分几何体ShapeFillet两曲面倒圆EdgeFillet曲面棱线倒圆VariableFillet变半径倒圆Face-FaceFillet面－面倒圆TritangentFillet三面相切倒圆Translate平移几何体Rotate转动几何体Symmetry对称几何体Scaling缩放几何体Affinity仿射变形AxistoAxis将几何体移动到另一坐标系中Extrapolate延长曲线/曲面InvertOrientation曲线/曲面反向Near从组合体中提取与参考对象最近部分的元素几何操作：注：浅蓝色所示部分为必须掌握的，黄色的为应该掌握的，其他随意。8CATIA培训教程（GSD模块）车身科分析图标（Analysis）&约束图标（Constraints）&规则图标（Law）分析：Law创建规则规则：约束：ConnectChecker曲面连接性检查CurveConnectChecker曲线连接性检...
