catia培训教程资料VIP免费

catia培训教程资料_第1页
1/120
catia培训教程资料_第2页
2/120
catia培训教程资料_第3页
3/120

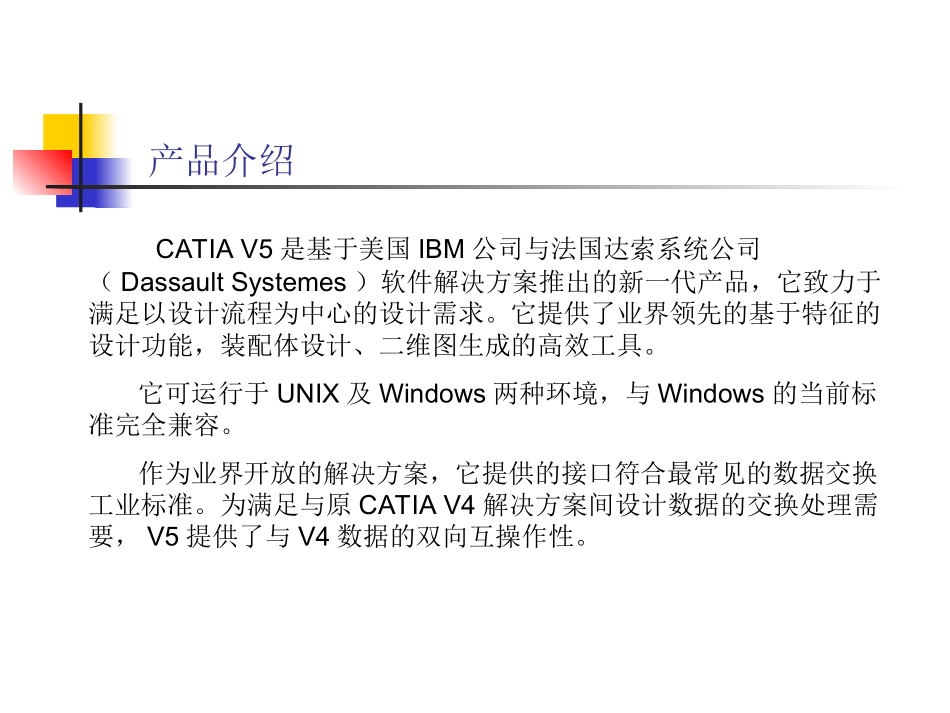

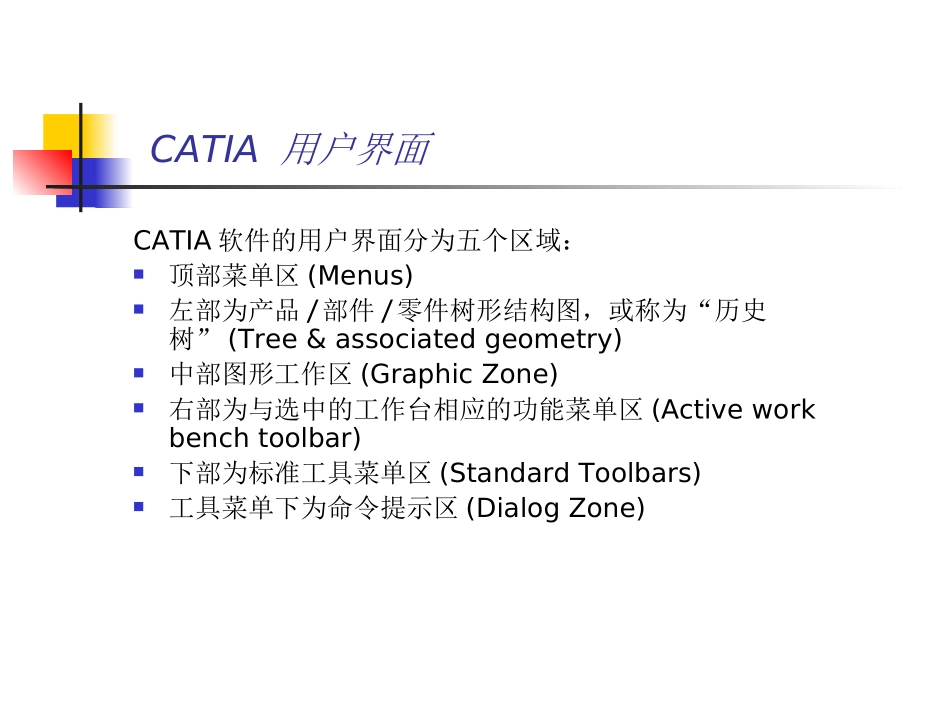

CATIA基础与安装管理产品介绍CATIAV5是基于美国IBM公司与法国达索系统公司(DassaultSystemes)软件解决方案推出的新一代产品,它致力于满足以设计流程为中心的设计需求。它提供了业界领先的基于特征的设计功能,装配体设计、二维图生成的高效工具。它可运行于UNIX及Windows两种环境,与Windows的当前标准完全兼容。作为业界开放的解决方案,它提供的接口符合最常见的数据交换工业标准。为满足与原CATIAV4解决方案间设计数据的交换处理需要,V5提供了与V4数据的双向互操作性。CATIA用户界面CATIA软件的用户界面分为五个区域:顶部菜单区(Menus)左部为产品/部件/零件树形结构图,或称为“历史树”(Tree&associatedgeometry)中部图形工作区(GraphicZone)右部为与选中的工作台相应的功能菜单区(Activeworkbenchtoolbar)下部为标准工具菜单区(StandardToolbars)工具菜单下为命令提示区(DialogZone)产品结构(ProductStructure):将客户产品逻辑性地组织起来的一种结构形式,用户可以在这种结构内浏览并选择不同的元件作为工作对象,这是启动CATIA时进入的缺省模式。文档(Document):一个文件,用来管理并保存用户产生的与某工作相关的数据。Part是存储CATIA模型数据的基本文件,通常以*.CATPart为后缀。工作台(Workbench):产生某种指定类型构件(component)的一系列菜单工具组,即完成CATIA某类功能(或产品模块)的菜单集合。例如,零件(Part)菜单是实体设计模块的构件(PartDesigncomponent),二维图菜单(drawing)是二维图设计模块构件(Draftingcomponent),产品菜单(Product)是装配设计模块的构件(Assemblycomponent)。产品结构、文档与工作台(菜单工具组)Workbench产品结构、文档与工作台Workbench基本操作工具栏(StandardToolbar)视图工具栏(ViewToolbar)图形特性工具栏(GraphicPropertiesToolbar)测量工具栏(MeasureToolbar)标准库编辑器工具栏(CatalogEditorToolbar)特征库编辑器工具栏(FeatureDictionaryEditorToolbar)知识工程工具栏(KnowledgewareToolbar)基本操作工具栏(StandardToolbar)获取工具栏图标的联机帮助恢复上次撤消的操作撤消操作粘贴对象拷贝对象剪切对象不作打印设置快速打印文档保存文档打开已有文档产生新文档视图工具栏(ViewToolbar)包括三种模式:缺省的视图工具栏行走模式工具栏(Walkmode)飞行模式工具栏(Flymode)显示被隐藏的物体隐藏物体沿选定平面的法线方向观察物体将物体充满全屏线框模式显示动态消隐显示渲染显示渲染显示同时显示边界显示边界及隐藏线渲染定制显示模式图形特性工具栏(GraphicPropertiesToolbar)填充颜色透明度线的粗细线型点符号使用层样式刷测量工具栏(MeasureToolbar)测量最小距离及角度测量所选对象的特征(点、边界、曲面、整个产品)测量转动惯量特征标准库编辑器工具栏(CatalogEditorToolbar)增加一个零件族增加一个族增加与另一个标准库的链接增加一章使用标准库浏览器根据标准库过滤器生成构件增加零件族构件将构件加入一个族增加关键词特征库编辑器工具栏(FeatureDictionaryEditorToolbar)打开应用字典打开用户字典打开一个参考字典生成一个新的对象类将特征加入对象类定义ID(识别符)编码规则生成一个报告知识工程工具栏(KnowledgewareToolbar)公式设计表参考知识专家用户指导关于设置(AboutSettings)由CatiaV5产生的数据类型有两种:1)包括在文档中的应用数据;2)不可编辑的设置文件。有两种类型的设置:临时设置及永久设置。永久性的设置文件(CATSettings)需要用户通过Tools->Options...的各个页面进行定制。例如,应用软件窗口客户化,背景颜色,零件及打印设置等。选项“每隔...分钟自动保存”(Automaticsaveevery...minutes)设定自动保存的时间间隔选项“每隔...分钟自动不连接”(Automaticdisconnectionafter...minutes),当不使用程序持续至设定时间后,系统自动终止连接零件设计基础实体设计零件设计模块基于草图和特征设计,也可以在装配环境中作关联设计,并且可以在设计过程中或设计完成以后进行参数化处理。图形...
