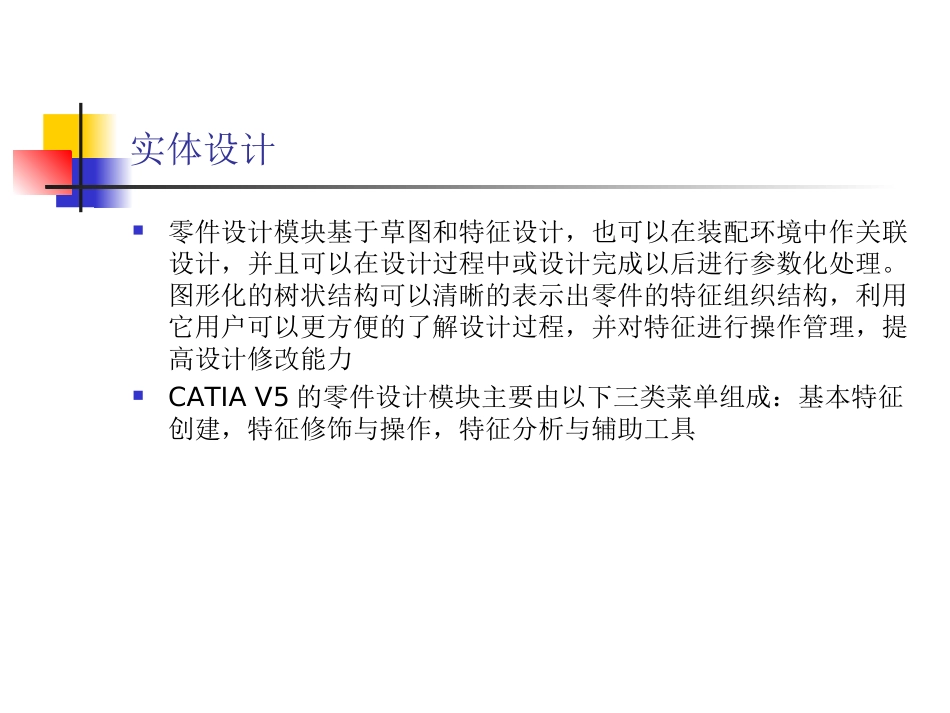

零件设计基础实体设计零件设计模块基于草图和特征设计,也可以在装配环境中作关联设计,并且可以在设计过程中或设计完成以后进行参数化处理

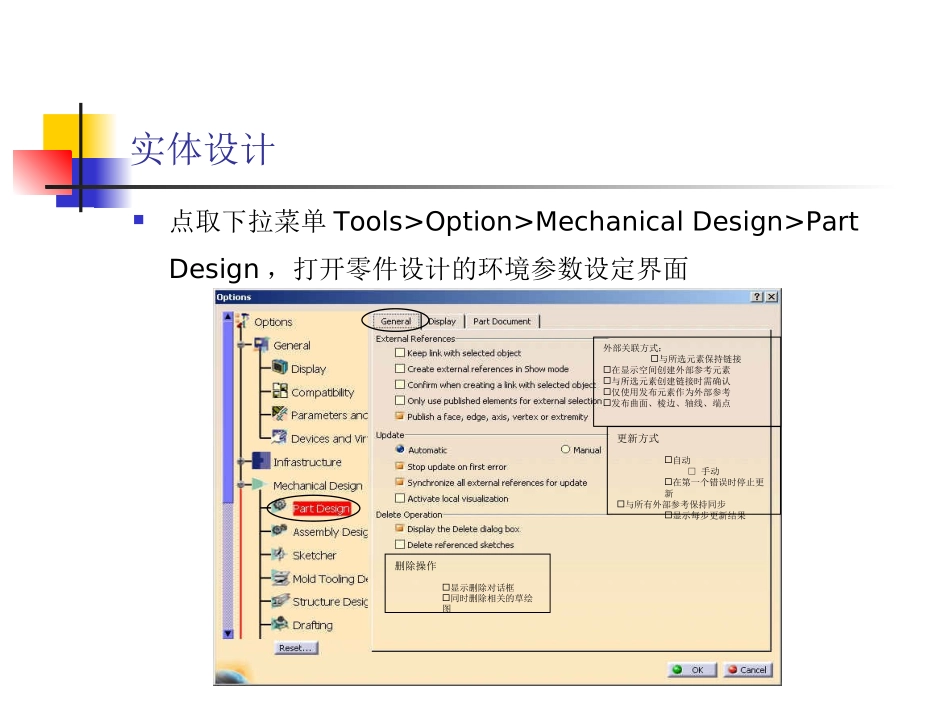

图形化的树状结构可以清晰的表示出零件的特征组织结构,利用它用户可以更方便的了解设计过程,并对特征进行操作管理,提高设计修改能力CATIAV5的零件设计模块主要由以下三类菜单组成:基本特征创建,特征修饰与操作,特征分析与辅助工具实体设计点取下拉菜单Tools>Option>MechanicalDesign>PartDesign,打开零件设计的环境参数设定界面外部关联方式:与所选元素保持链接在显示空间创建外部参考元素与所选元素创建链接时需确认仅使用发布元素作为外部参考发布曲面、棱边、轴线、端点更新方式自动□手动在第一个错误时停止更新与所有外部参考保持同步显示每步更新结果删除操作显示删除对话框同时删除相关的草绘图实体设计显示设置(Display)历史树显示内容外部参考元素约束参数关联经过布尔运算的体特征草绘几何体仅显示当前操作的实体实体设计零件文档(PartDocument)产生基于草图的特征特征用于将产生的实体合并构造成零件
可以通过菜单对Sketcher工作台产生的初始轮廓线生成以下特征:产生基于草图的特征CATIA的基本实体生成方式主要有以下几类:创建拉伸体(pad)点取此命令后,根据对话框中提示,分别定义拉伸范围的定义方式、拉伸高度或者参考元素,选择欲拉伸的轮廓线
拉伸时,以轮廓线为基准,可以单侧拉伸,也可以双侧拉伸,点取more按钮,可以展开对话窗口,定义另一侧的拉伸范围
默认拉伸方向与轮廓线垂直,也可以选择参考元素,自定义拉伸方向选择轮廓线,点取鼠标右键,进入轮廓线选择对话框,可选择草绘图内多个轮廓线中的一个或几个拉什范围的定义方式创建拉伸体(pad)一个草图中有多条封闭轮廓线时,如果
