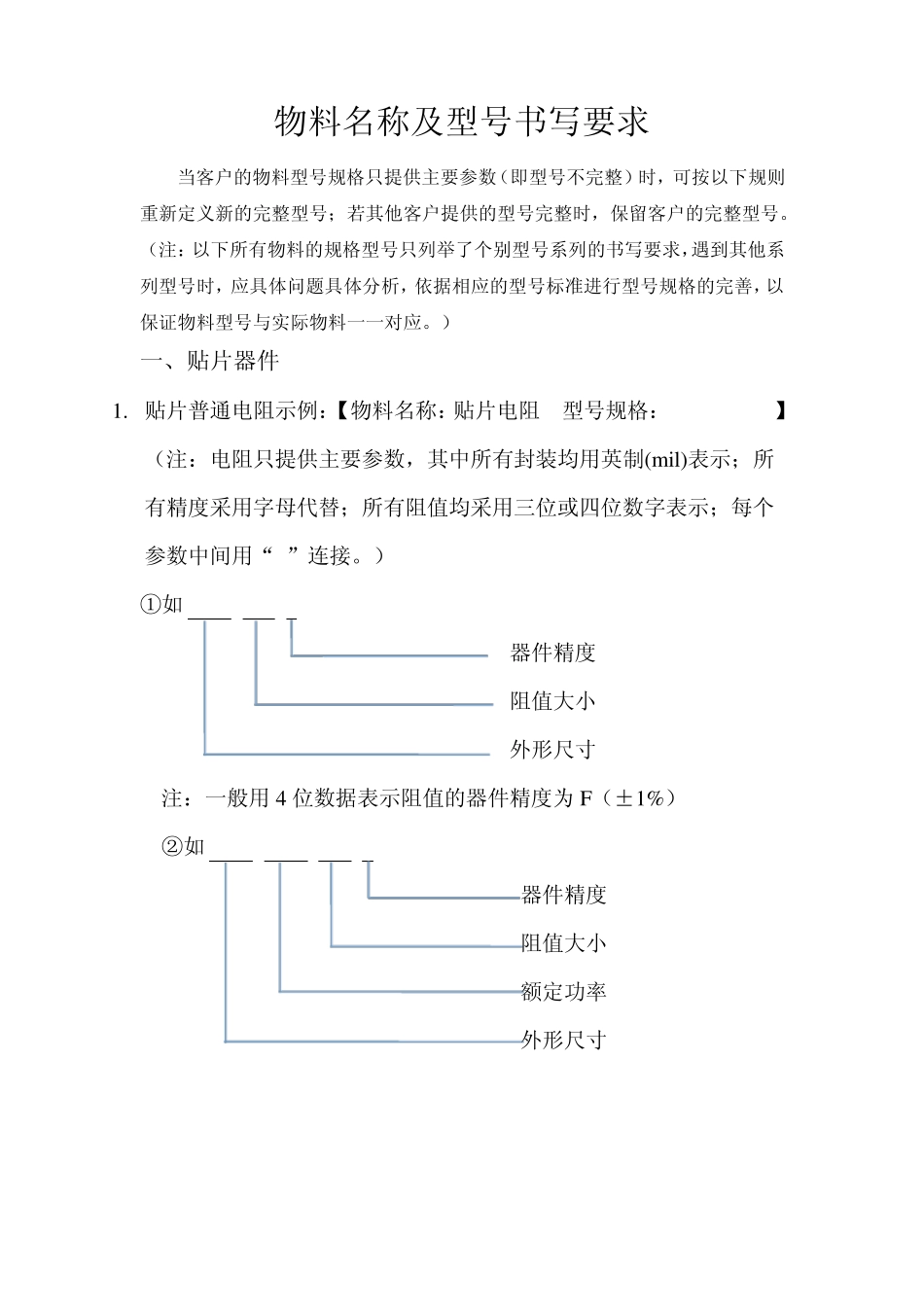

物料名称及型号书写规范20141031_第1页
1/13

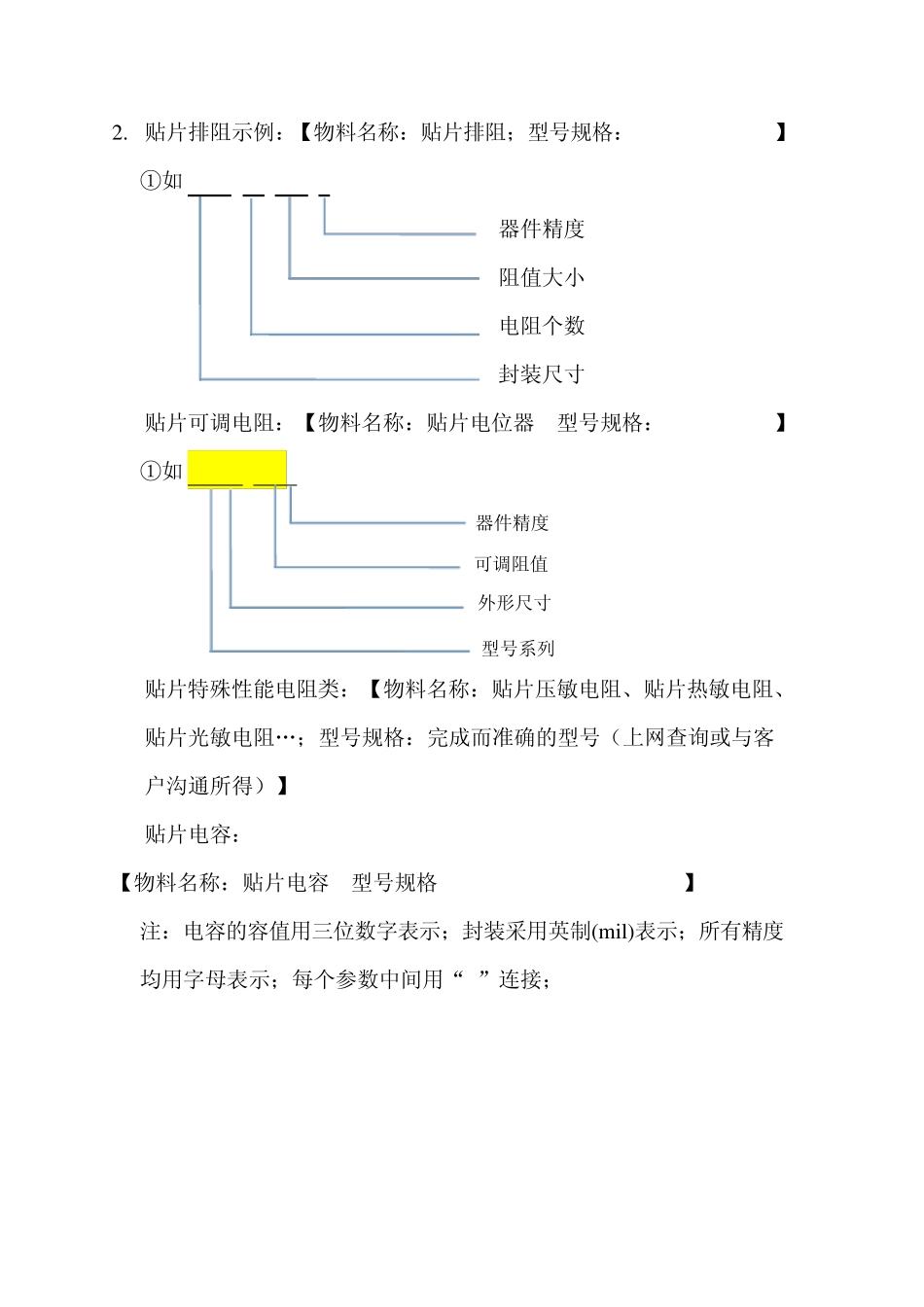

物料名称及型号书写规范20141031_第2页
2/13

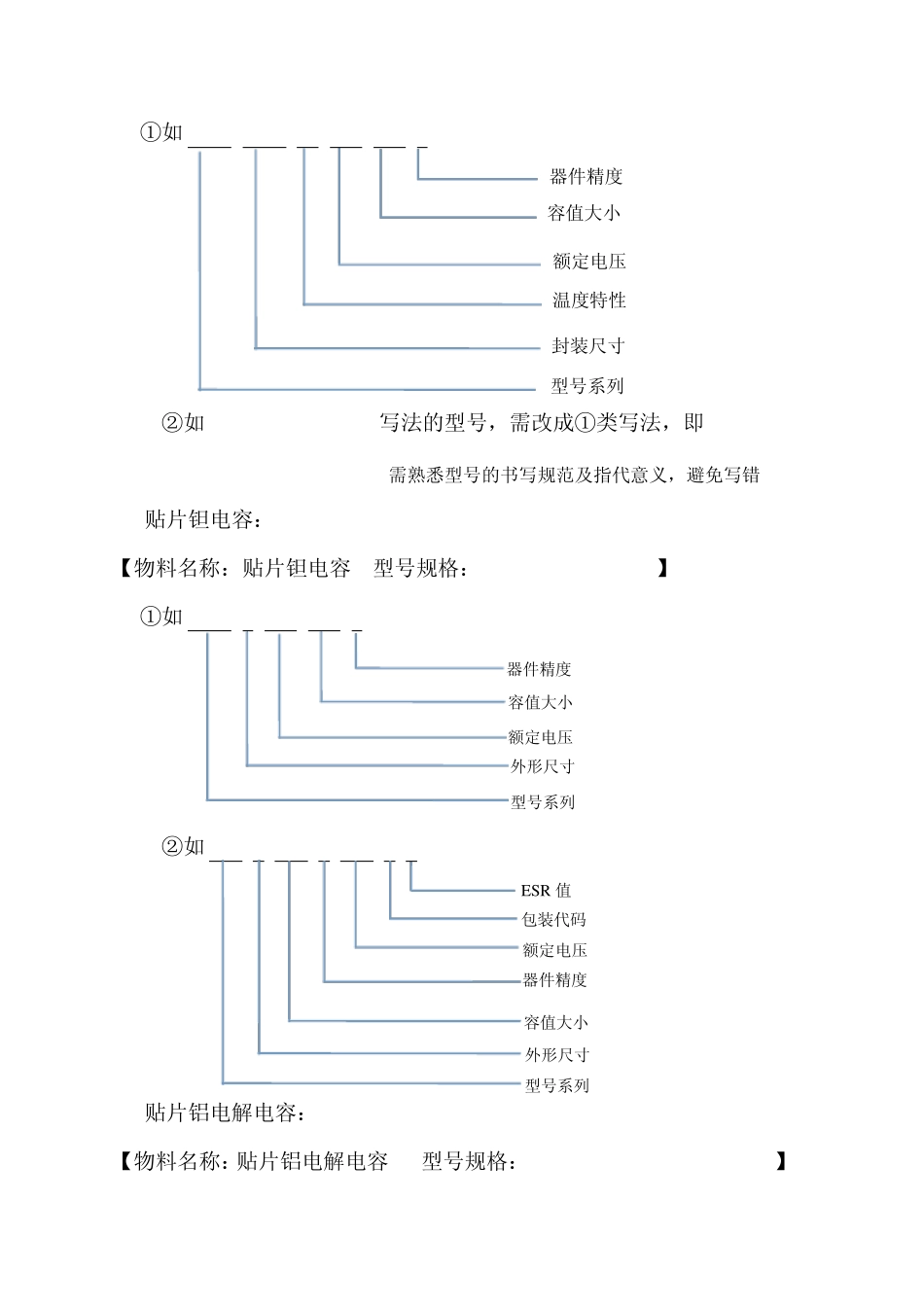

物料名称及型号书写规范20141031_第3页
3/13
物料名称及型号书写要求 当客户的物料型号规格只提供主要参数(即型号不完整)时,可按以下规则重新定义新的完整型号;若其他客户提供的型号完整时,保留客户的完整型号。 (注:以下所有物料的规格型号只列举了个别型号系列的书写要求,遇到其他系列型号时,应具体问题具体分析,依据相应的型号标准进行型号规格的完善,以保证物料型号与实际物料一一对应。) 一、贴片器件 1. 贴片普通电阻示例:【物料名称:贴片电阻 型号规格:0805-102-J】 (注:电阻只提供主要参数,其中所有封装均用英制(m il)表示;所有精度采用字母代替;所有阻值均采用三位或四位数字表示;每个参数中间用“-”连接。) ①如 0805-102-J 器件精度 阻值大小 外形尺寸 注:一般用 4 位数据表示阻值的器件精度为F(±1%) ②如 0805-1/8W-102-J 器件精度 阻值大小 额定功率 外形尺寸 2. 贴片排阻示例:【物料名称:贴片排阻;型号规格:0805-4R-102-J】 ①如0805-4R-102-J 器件精度 阻值大小 电阻个数 封装尺寸 3. 贴片可调电阻:【物料名称:贴片电位器 型号规格:3266W-203K】 ①如3266W-203K 4. 贴片特殊性能电阻类:【物料名称:贴片压敏电阻、贴片热敏电阻、贴片光敏电阻„;型号规格:完成而准确的型号(上网查询或与客户沟通所得)】 5. 贴片电容: 【物料名称:贴片电容 型号规格CC41-0603-CG-50V-100-J】 注:电容的容值用三位数字表示;封装采用英制(m il)表示;所有精度均用字母表示;每个参数中间用“-”连接; 型号系列 外形尺寸 可调阻值 器件精度 ①如 CC41-0603-CG-50V-100-J ②如 0805CG511K500NT写法的型号,需改成①类写法,即 CT41-0805-CG-50V-511-K(需熟悉型号的书写规范及指代意义,避免写错) 6. 贴片钽电容: 【物料名称:贴片钽电容 型号规格:CA45-B-20V-106-F】 ①如 CA45-B-20V-106-F ②如 TAJ D 107 K 016 R N 7. 贴片铝电解电容: 【物料名称:贴片铝电解电容 型号规格:RVT-1500uF-6.3V-10*10.2】 器件精度 容值大小 额定电压 外形尺寸 型号系列 ESR 值 包装代码 额定电压 器件精度 容值大小 外形尺寸 型号系列 器件精度 容值大小 额定电压 温度特性 封装尺寸 型号系列 ①如RVT-1500uF-6.3V-10*10.2 8. 贴片可变电容:【物料名称:贴片可变电容 型号规格:完成而准确的型号(上网查询或与客户沟通所得)】 9. 贴片电感示例:【物料名称:贴...
