物料搬运机械手系统plc设计

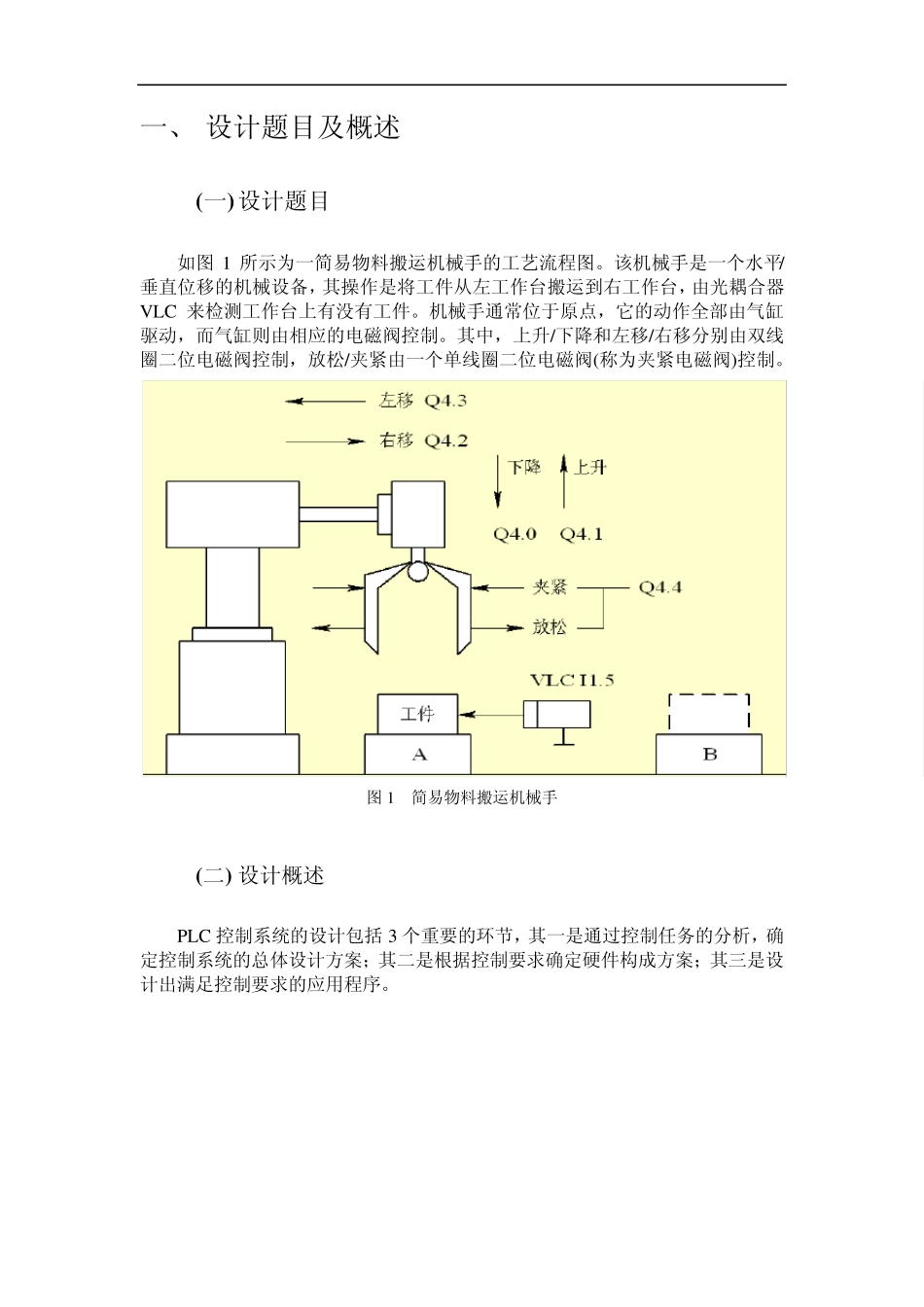

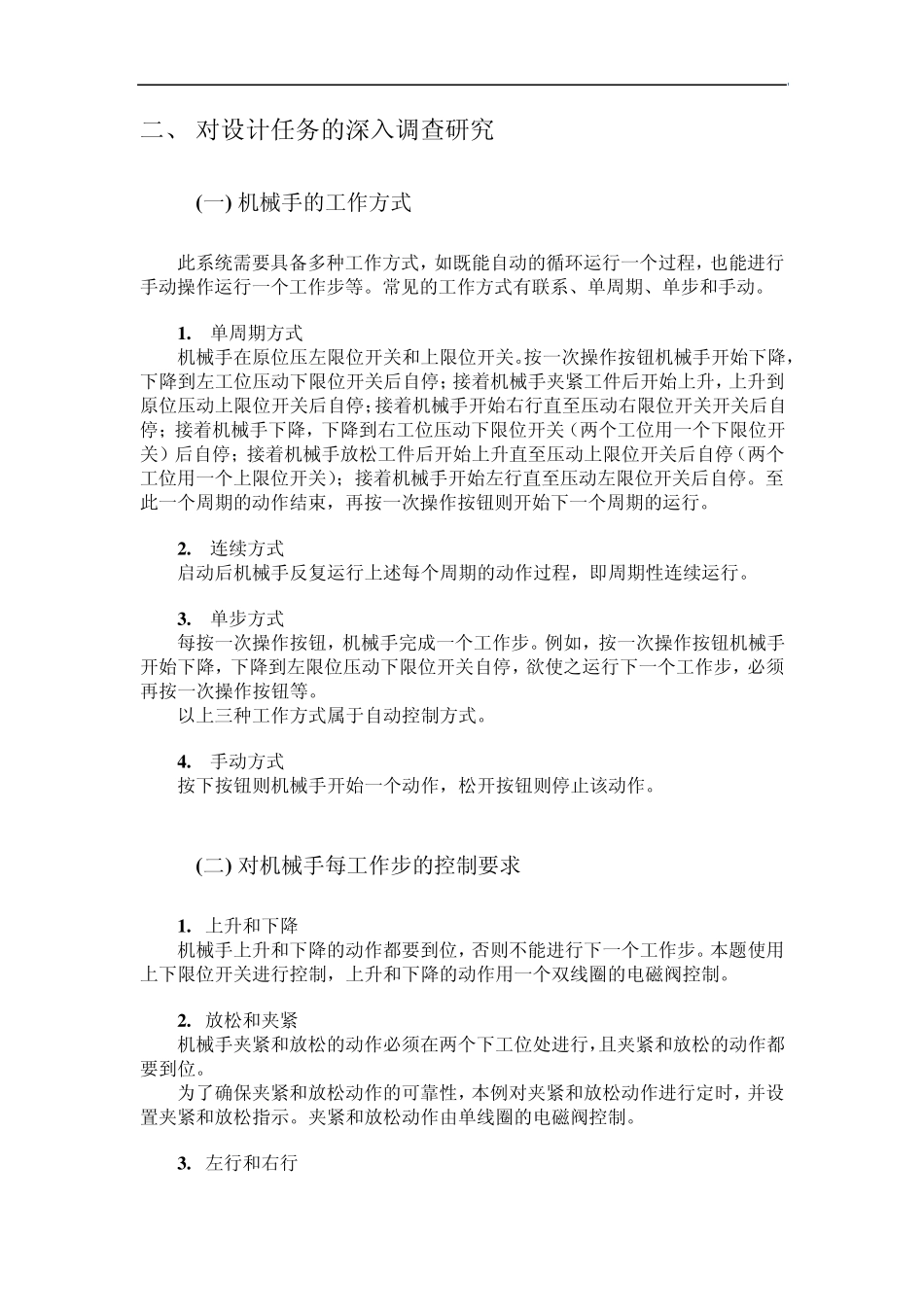

物料搬运机械手系统 PLC 编程设计 课程名称：可编程控制器原理及应用 任课教师：冯治国老师 班级：机制1 0 2 班 学号： 姓名： 成绩 一、 设计题目及概述 (一) 设计题目 如图 1 所示为一简易物料搬运机械手的工艺流程图。该机械手是一个水平/垂直位移的机械设备，其操作是将工件从左工作台搬运到右工作台，由光耦合器V LC 来检测工作台上有没有工件。机械手通常位于原点，它的动作全部由气缸驱动，而气缸则由相应的电磁阀控制。其中，上升/下降和左移/右移分别由双线圈二位电磁阀控制，放松/夹紧由一个单线圈二位电磁阀(称为夹紧电磁阀)控制。 图 1 简易物料搬运机械手 (二) 设计概述 PLC 控制系统的设计包括 3 个重要的环节，其一是通过控制任务的分析，确定控制系统的总体设计方案；其二是根据控制要求确定硬件构成方案；其三是设计出满足控制要求的应用程序。 二、 对设计任务的深入调查研究 (一) 机械手的工作方式 此系统需要具备多种工作方式，如既能自动的循环运行一个过程，也能进行手动操作运行一个工作步等。常见的工作方式有联系、单周期、单步和手动。 1 . 单周期方式 机械手在原位压左限位开关和上限位开关。按一次操作按钮机械手开始下降，下降到左工位压动下限位开关后自停；接着机械手夹紧工件后开始上升，上升到原位压动上限位开关后自停；接着机械手开始右行直至压动右限位开关开关后自停；接着机械手下降，下降到右工位压动下限位开关（两个工位用一个下限位开关）后自停；接着机械手放松工件后开始上升直至压动上限位开关后自停（两个工位用一个上限位开关）；接着机械手开始左行直至压动左限位开关后自停。至此一个周期的动作结束，再按一次操作按钮则开始下一个周期的运行。 2 . 连续方式 启动后机械手反复运行上述每个周期的动作过程，即周期性连续运行。 3 . 单步方式 每按一次操作按钮，机械手完成一个工作步。例如，按一次操作按钮机械手开始下降，下降到左限位压动下限位开关自停，欲使之运行下一个工作步，必须再按一次操作按钮等。 以上三种工作方式属于自动控制方式。 4 . 手动方式 按下按钮则机械手开始一个动作，松开按钮则停止该动作。 (二) 对机械手每工作步的控制要求 1 . 上升和下降 机械手上升和下降的动作都要到位，否则不能进行下一个工作步。本题使用上下限位开关进行控制，上升和下降的动作用一个双线圈的电磁阀控制。 2 . 放松和夹紧 机械...
