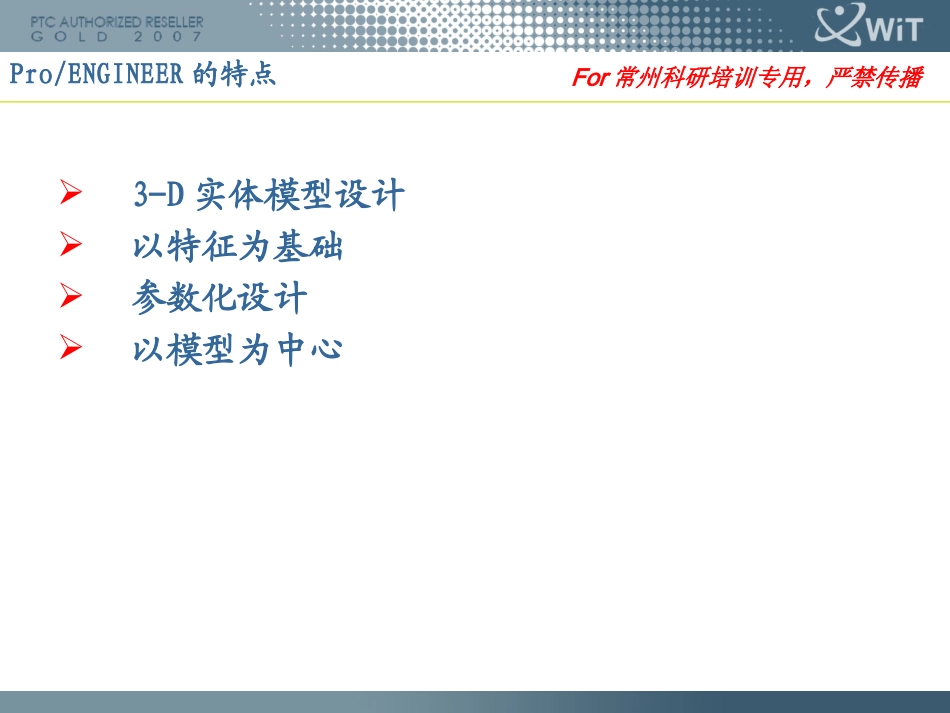

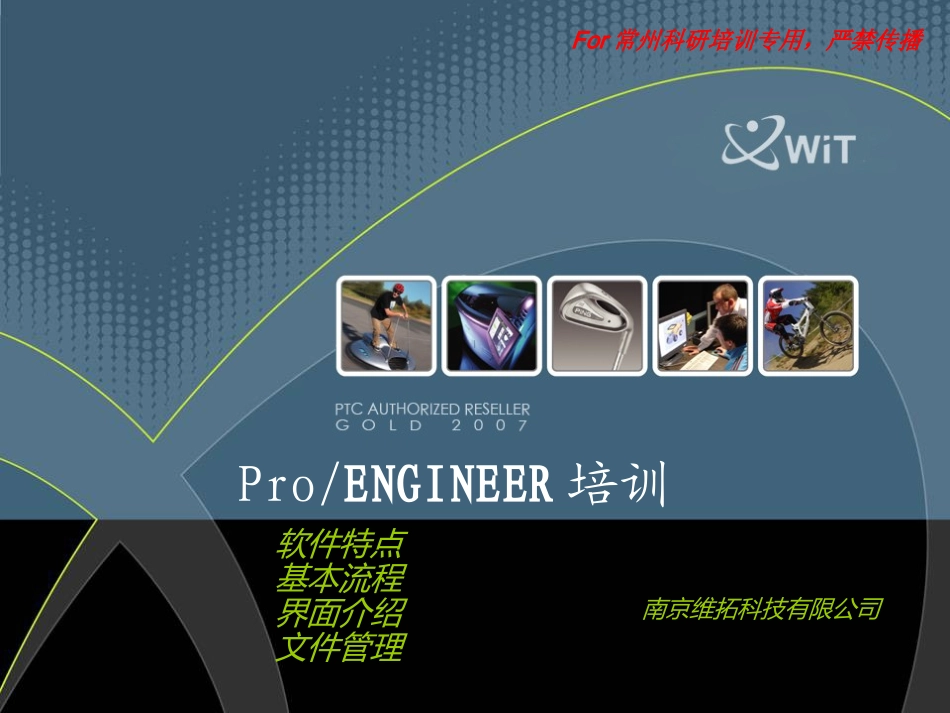

For常州科研培训专用,严禁传播Pro/ENGINEER培训软件特点基本流程界面介绍文件管理南京维拓科技有限公司For常州科研培训专用,严禁传播课程目标让学员了解*Pro/E的特点*基本设计流程*界面和文件操作For常州科研培训专用,严禁传播Pro/ENGINEER的特点3-D实体模型设计以特征为基础参数化设计以模型为中心For常州科研培训专用,严禁传播实体建模For常州科研培训专用,严禁传播特征>零件For常州科研培训专用,严禁传播特征>零件For常州科研培训专用,严禁传播零件>装配For常州科研培训专用,严禁传播装配>产品For常州科研培训专用,严禁传播参数化For常州科研培训专用,严禁传播相关和以模型为中心For常州科研培训专用,严禁传播从一个实例了解Pro/ENGINEER的特性和流程修改目的:了解Pro/E的>界面>基本建模流程>Pro/E特点流程:分别绘制杯子和杯盖>组装>作2d工程图>修改For常州科研培训专用,严禁传播梦想从这里开始~~~~~~For常州科研培训专用,严禁传播进入主界面For常州科研培训专用,严禁传播新建文件夹新建一个文件夹(存放杯子文件)选择欲新建文件夹的盘,右键菜单,点击newfolder,输入文件夹名为bottleFor常州科研培训专用,严禁传播将bottle文件夹设为工作目录选中bottle文件夹,右键菜单设置工作目录解释:For常州科研培训专用,严禁传播新建杯体零件点击菜单File-New或者快截按钮后出现新建文件对话框选择part,solid输入名称bottle取消usedefaulttemplate点击OK选择mmns_part_solid点击OKFor常州科研培训专用,严禁传播进入主界面Bottle零件创建成功后自动进入主界面(bottle零件窗口)图形区模型树(modeltree)标题栏为”bottle(active)代表当前活动窗口为bottle零件窗口信息提示栏点击这里的”角形”按钮可展开和收缩浏览器在图形区,利用鼠标滚轮可以缩放,按住滚轮移动鼠标可以旋转视图,按住shift+按住滚轮移动鼠标可以平移视图For常州科研培训专用,严禁传播杯身的建立For常州科研培训专用,严禁传播建立第一个特征点击菜单insert(插入)-revolve(旋转)后窗口底部出现操控板特征建构操控板For常州科研培训专用,严禁传播建立第一个特征点击placement(放置)-define(定义)后出现草绘(sketch)定义对话框,选择front面为草图平面(sketchplane)For常州科研培训专用,严禁传播点击sketch(草绘)后进入草图绘制界面同样可以利用鼠标滚轮可以缩放草图,按住shift+按住滚轮移动鼠标可以平移视图,按住滚轮移动鼠标可以旋转视图,点击按钮则可以回到草图定位下面绘制草图建立第一个特征For常州科研培训专用,严禁传播建立第一个特征For常州科研培训专用,严禁传播建立第一个特征点击按钮标注尺寸(注意要绘制中心线)同样的方法标尺寸如下For常州科研培训专用,严禁传播建立第一个特征双击各尺寸后修改如右图For常州科研培训专用,严禁传播建立第一个特征点击按钮完成草图,点击sketch对话框的OK按钮后就可以看到沿中心线旋转出来的实体特征的预览此时同样可以利用鼠标滚轮进行视图的缩放,按住shift+按住滚轮移动鼠标可以平移视图,按住滚轮移动鼠标可以旋转视图,For常州科研培训专用,严禁传播建立第一个特征点击按钮完成第一个旋转实体特征的建立模型树中增加旋转特征For常州科研培训专用,严禁传播建立圆角特征点击按钮完成圆角特征的建立For常州科研培训专用,严禁传播建立抽壳特征点击按钮完成抽壳特征的建立For常州科研培训专用,严禁传播建立杯口圆角特征用同样的方法建立杯口内外缘的圆角特征,大小为R1For常州科研培训专用,严禁传播至此完成第一个bottle零件请注意体会特征组成零件的特性For常州科研培训专用,严禁传播基准的显示For常州科研培训专用,严禁传播定位视图For常州科研培训专用,严禁传播保存零件点击按钮保存零件零件保存到哪里了?当然是工作目录下,也就是bottle文件夹下面For常州科研培训专用,严禁传播建立杯盖零件参照前面的方法,用旋转特征建立杯盖零件cap,草图定义和完成的情况如下图完成零件建立后同样保存cap零件For常州科研培训专用,严禁传播建立装配接下来我们建立组装件(把瓶身和瓶盖组装起来)点击菜单【文件】-【新建】,选择Assembly(装配),输入...
