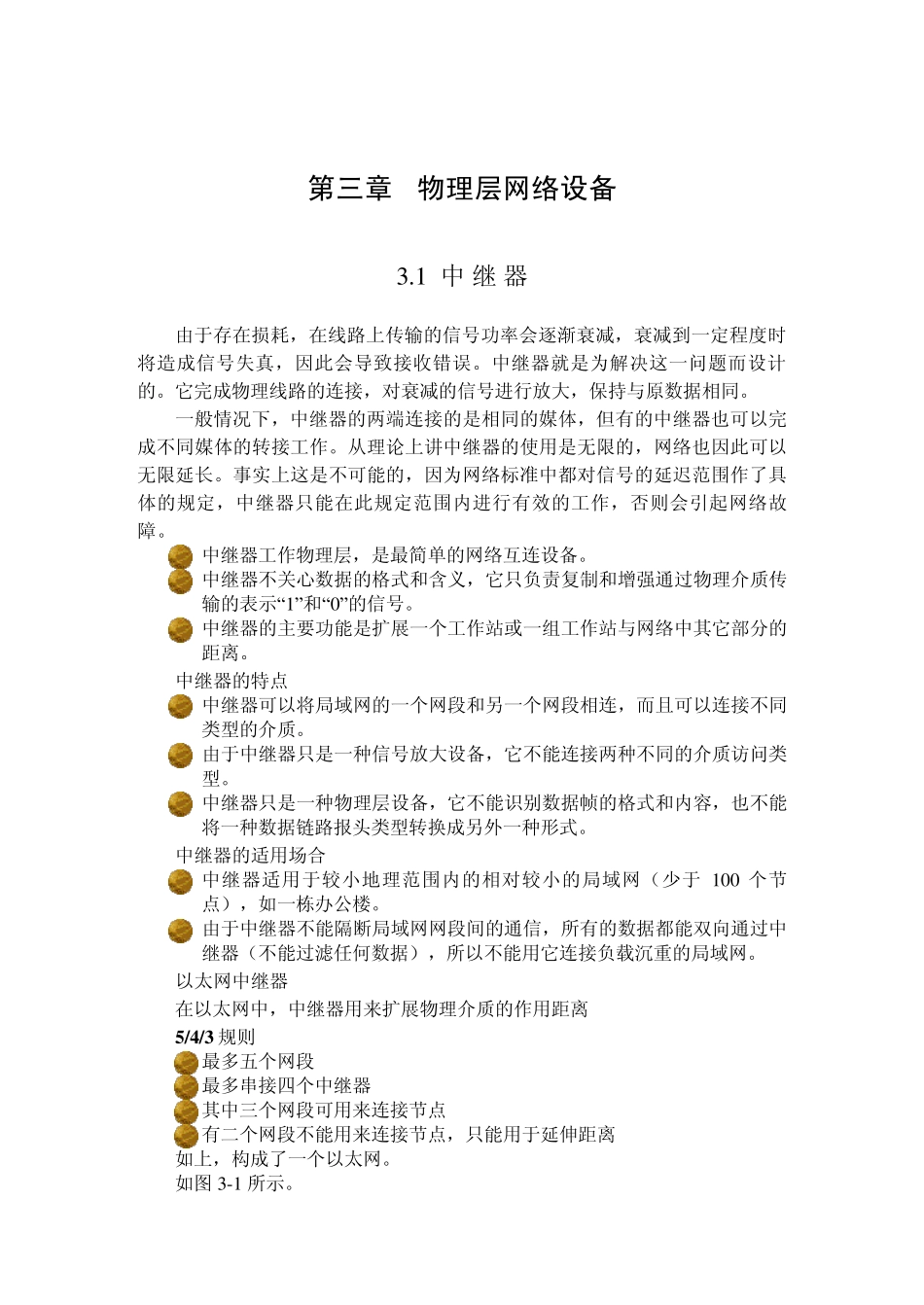

第三章 物理层网络设备 3 .1 中 继 器 由于存在损耗，在线路上传输的信号功率会逐渐衰减，衰减到一定程度时将造成信号失真，因此会导致接收错误。中继器就是为解决这一问题而设计的。它完成物理线路的连接，对衰减的信号进行放大，保持与原数据相同。 一般情况下，中继器的两端连接的是相同的媒体，但有的中继器也可以完成不同媒体的转接工作。从理论上讲中继器的使用是无限的，网络也因此可以无限延长。事实上这是不可能的，因为网络标准中都对信号的延迟范围作了具体的规定，中继器只能在此规定范围内进行有效的工作，否则会引起网络故障。 中继器工作物理层，是最简单的网络互连设备。 中继器不关心数据的格式和含义，它只负责复制和增强通过物理介质传输的表示“1 ”和“0 ”的信号。 中继器的主要功能是扩展一个工作站或一组工作站与网络中其它部分的距离。 中继器的特点 中继器可以将局域网的一个网段和另一个网段相连，而且可以连接不同类型的介质。 由于中继器只是一种信号放大设备，它不能连接两种不同的介质访问类型。 中继器只是一种物理层设备，它不能识别数据帧的格式和内容，也不能将一种数据链路报头类型转换成另外一种形式。 中继器的适用场合 中继器适用于较小地理范围内的相对较小的局域网（少于1 0 0 个节点），如一栋办公楼。 由于中继器不能隔断局域网网段间的通信，所有的数据都能双向通过中继器（不能过滤任何数据），所以不能用它连接负载沉重的局域网。 以太网中继器 在以太网中，中继器用来扩展物理介质的作用距离 5 /4 /3 规则 最多五个网段 最多串接四个中继器 其中三个网段可用来连接节点 有二个网段不能用来连接节点，只能用于延伸距离 如上，构成了一个以太网。 如图 3 -1 所示。 第三章 物理层网络设备 ·15· 图 3-1 5/4/3规则 中继器习题 1、中继器可以将局域网扩展到任意长度，判断正误。 2、中继器将弱信号复制后仍为弱信号，强信号复制后仍为强信号，判断正误。 3、中继器也会复制错误，判断正误。 4、中继器可以连接一个以太网网段和一个令牌环网网段，判断正误。 5、使用中继器的主要目的是要在网络中添加更多的设备，判断正误。 6、中继器不能在局域网网段之间起信号隔离的作用，判断正误。 7、中继器可以将一个 10Base2 网段和一个 10Base5 网段连接在一起，判断正误。 8、画出用中继器连接局域网网段的图来说明 5/4/3 规则。 9、使用 3 ...
