物理数据模型(PDM)

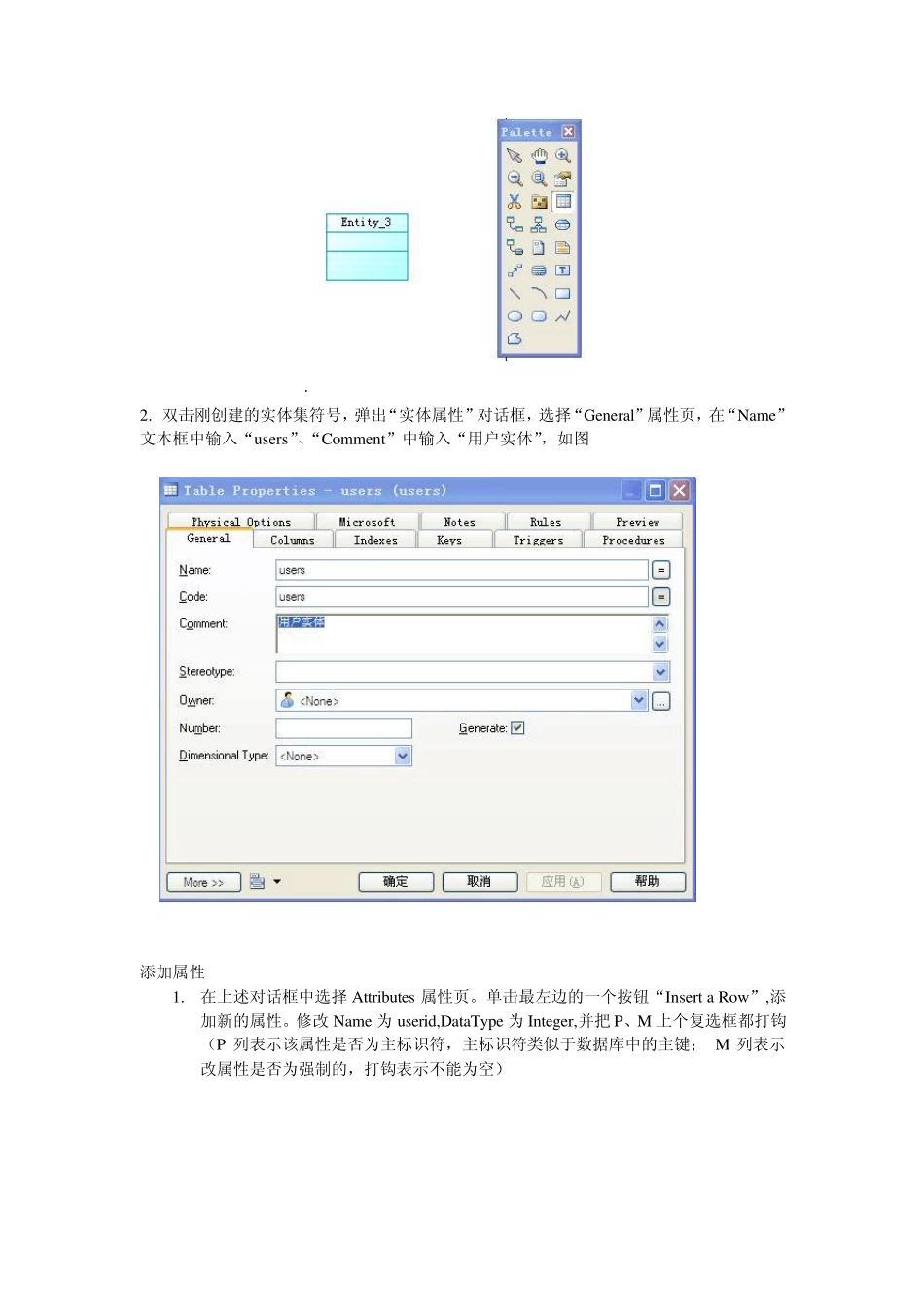

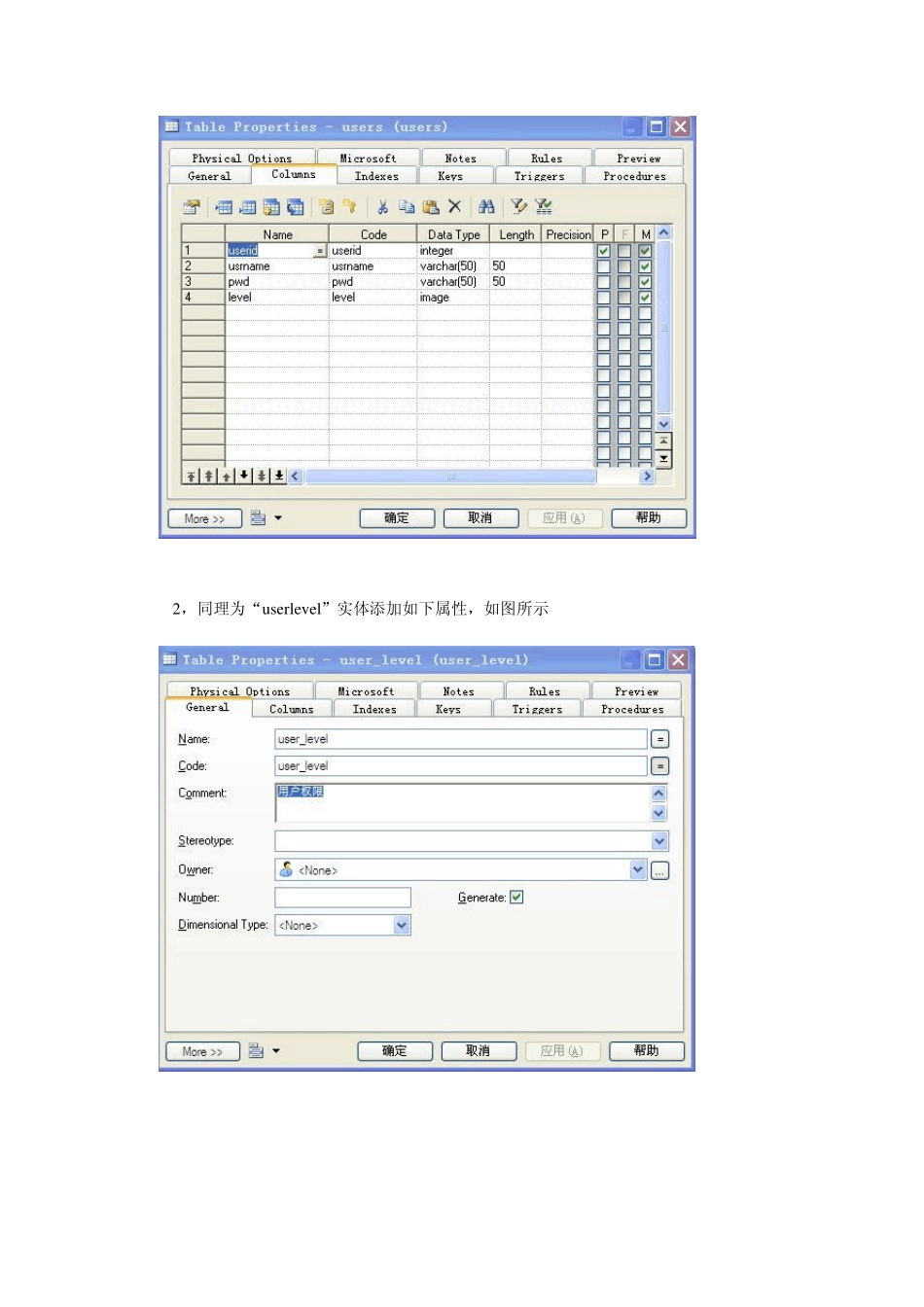

物理数据模型（PDM） 本篇较简单，请读者先阅读上一篇（概念数据模型（CDM）.doc） 物理数据模型与数据库中建立表很像，最终可以生成数据库脚本 工具栏 1. 表(Table) 2. 存储过程（procedure） 3. 视图（view） 4. 关联(reference) 5. 依赖（dependency） 创建项目工程 1. 新建工程,选择“File->New Model ”,弹出如图所示的对话框，选择Model types,在 Model name 中输入名称，单击“OK”按钮建立模型、如图所示 创建实体 1， 在右侧的“图标窗口”中，单击工具箱上的“Entity”工具，在单击窗口的空白处，在单击的位置就数显了一个实体符号。单击“Pointer”工具或单击鼠标右键，可以释放 Entity工具，如图 . 2. 双击刚创建的实体集符号，弹出“实体属性”对话框，选择“General”属性页，在“Name”文本框中输入“users”、“Comment”中输入“用户实体”，如图 添加属性 1. 在上述对话框中选择 Attributes 属性页。单击最左边的一个按钮“Insert a Row”,添加新的属性。修改 Name 为 userid,DataType 为 Integer,并把 P、M 上个复选框都打钩（P 列表示该属性是否为主标识符，主标识符类似于数据库中的主键； M 列表示改属性是否为强制的，打钩表示不能为空） 2，同理为“userlevel”实体添加如下属性，如图所示 定义属性的标准检查约束 1. 在左侧的对象浏览器窗口中，选择“username”节点，双击该节点，弹出“username 属性设置”对话框，设置用户名的最小长度为 6，最大长度为 15，如图所示 建立联系 1. 在图表窗口中，选择工具箱中的“Relaion”工具，单击“u serlev el”实体，在按下鼠标左键的同时把光标托至“u sers”实体上并释放鼠标左键，这样就在两个实体间创建了联系,双击 “Relation”的联系线。弹出“联系属性设置”的对话框，可以在“Name”文本中修改该联系名，如图所示 2.在Child Table Column 中选择要关联的外键 3.Update/Delete constraint 更新删除规则（无，层叠，强制更新/删除） 生成概念数据模型 1. 在系统菜单中选择“Tool-> Generate Conceptu al Data Model”,弹出“CDM Gerneration Options”对话框。修改名称 Name,如图所示 2.点击以上对话框中的Configure Model Options,弹出Model Options 对话框 3. 如果选择了“Check model”模型将会在生成之前被检查。“Save Generation Dependencies”选项决定 Pow erDesigner 是否为每个模型的对象保存对象识别标签，这个选项主要用于合并由相同 CMD 生成的两个 PDM， 点击确定，生成 CDM 概念数据模型，如图所示
